ZHCADM3 January 2024 BQ76905 , BQ76907
4 時序信息
由于平衡處于活動狀態時電流流入 BQ7690x 上的電芯輸入引腳，因此如果不暫時禁用平衡，則無法進行電芯電壓測量。因此，在平衡期間修改了器件測量電芯電壓和評估電芯電壓保護的時序。當任何電芯的平衡處于活動狀態時，在每次 ADscan 期間測量電芯電壓以及在共享時隙測量期間，暫時禁用平衡 FET。為了滿足在電芯平衡期間進行常規測量的需求，Settings:Configuration:Power Config[CB_LOOP_SLOW[1:0]] 配置位會在電芯平衡處于活動狀態時修改電芯電壓測量時序，從而增加平均平衡電流。這種修改涉及用相同寬度的空閑時隙替換所選 ADSCAN 中的測量值，從而使平衡在更長時間內保持有效。
表 4-1 電池平衡循環減慢設置
| CB_LOOP_SLOW_1 | CB_LOOP_SLOW_0 | 說明 |
|---|---|---|
| 0 | 0 | 在每兩個 ADSCAN 中的一個會跳過測量。 |
| 0 | 1 | 每四個 ADSCAN 中的三個跳過測量。 |
| 1 | 0 | 每八個 ADSCAN 中的七個跳過測量。 |
| 1 | 1 | 每 16 個 ADSCAN 中的 15 個跳過測量。 |
注： LOOP_SLOW 和 CB_LOOP_SLOW 設置獨立運行。LOOP_SLOW 設置決定平衡未處于活動狀態時常規測量循環的速度。CB_LOOP_SLOW 設置僅在平衡處于活動狀態時確定常規測量循環的速度（平衡期間這兩個設置不會組合在一起）。

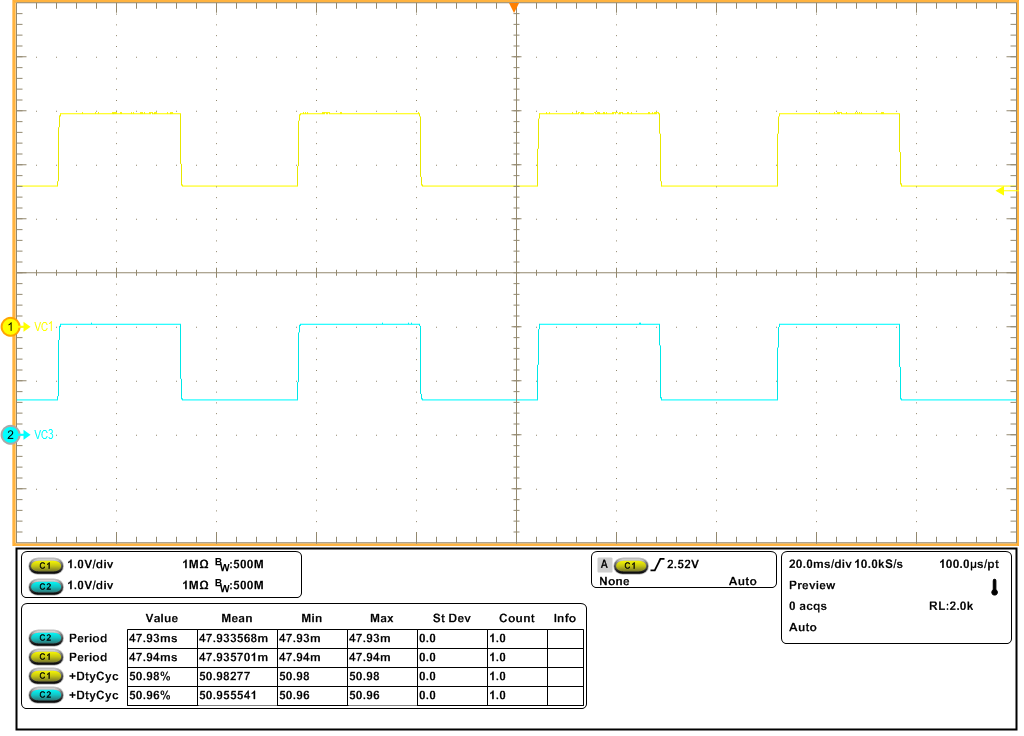

圖 4-1 CB_LOOP_SLOW = 0x00 時的內部電芯平衡，電芯 1 (VC1) 黃色、電芯 3 (VC3) 藍色

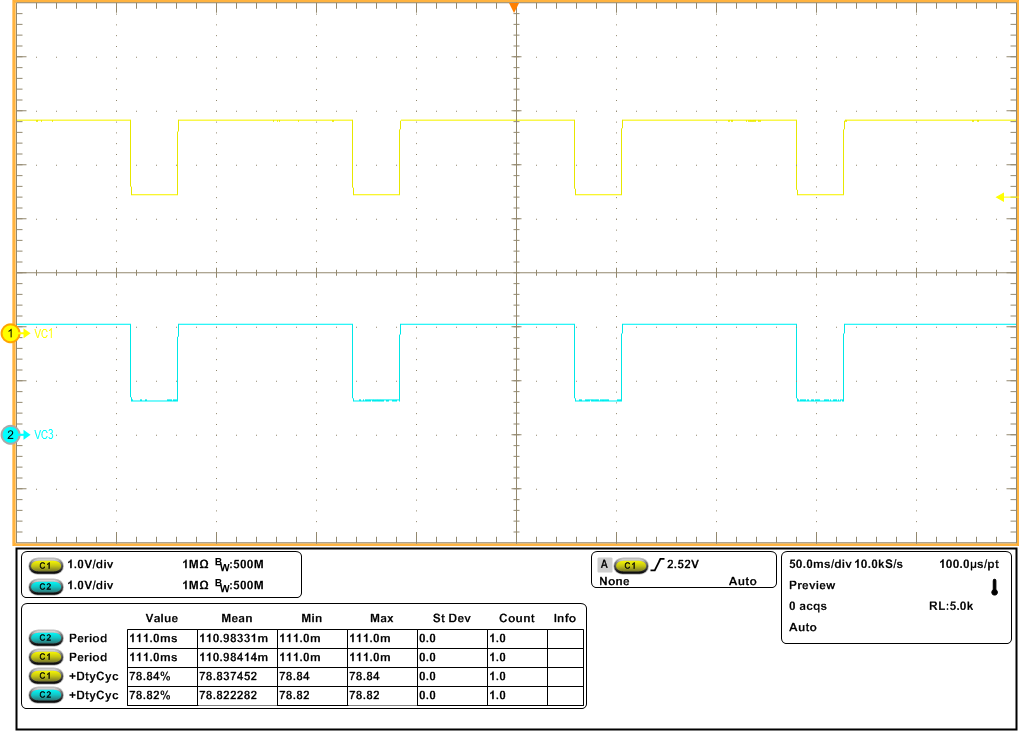

圖 4-2 CB_LOOP_SLOW = 0x01 時的內部電芯平衡，電芯 1 (VC1) 黃色、電芯 3 (VC3) 藍色

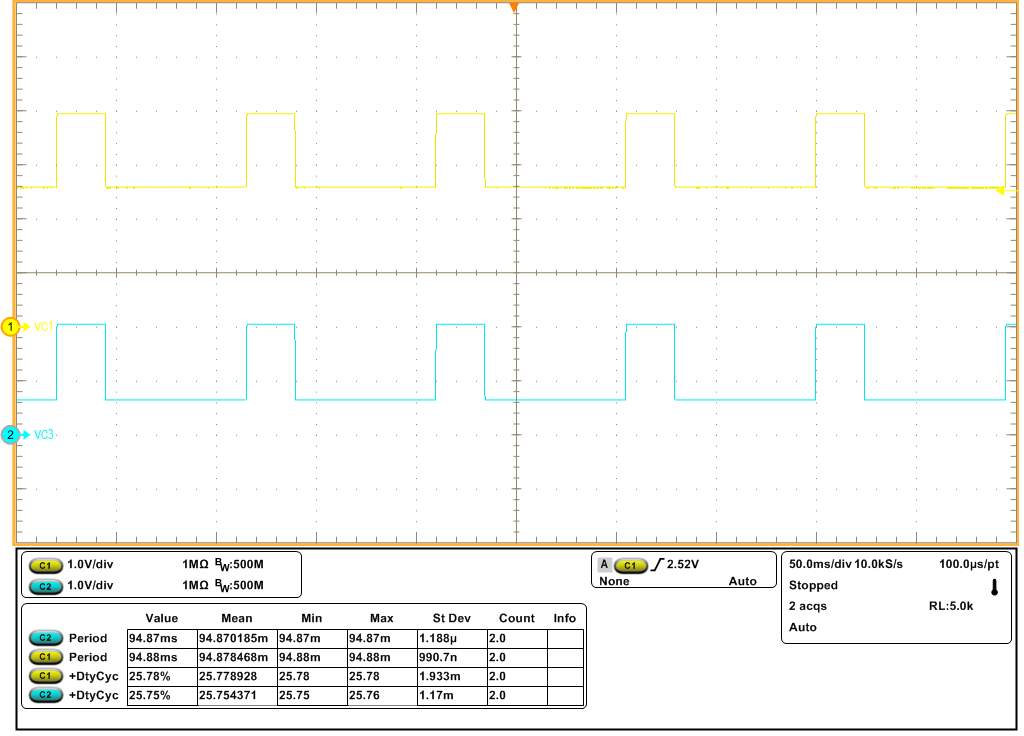

圖 4-3 CB_LOOP_SLOW = 0x10 時的內部電芯平衡，電芯 1 (VC1) 黃色、電芯 3 (VC3) 藍色

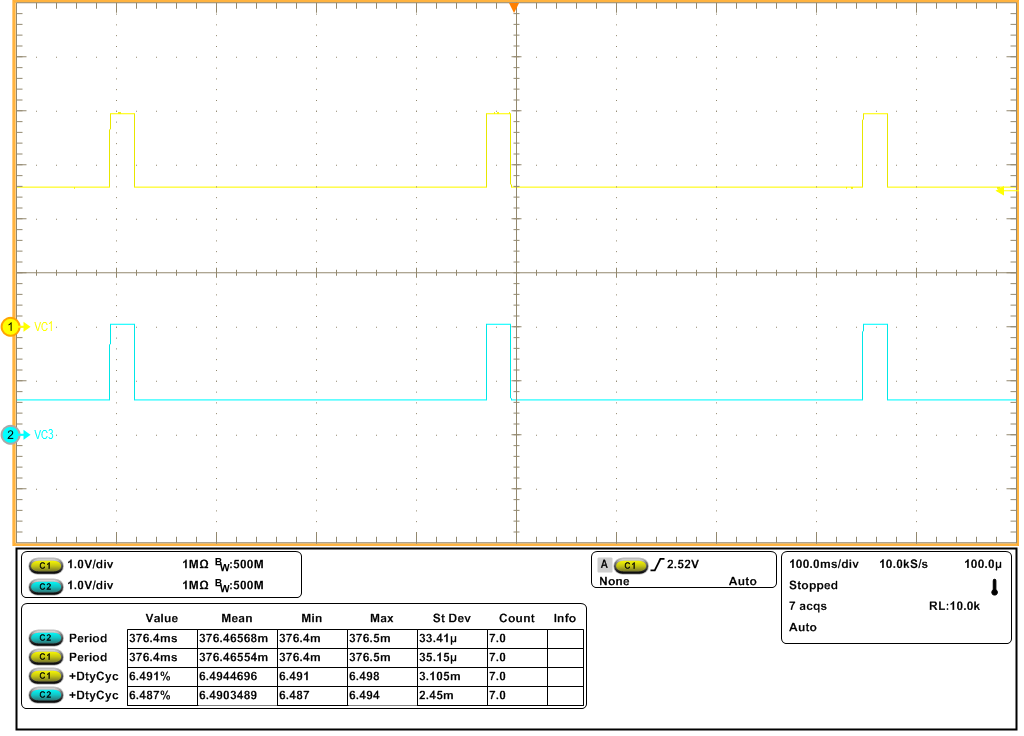

圖 4-4 CB_LOOP_SLOW = 0x11 時的內部電芯平衡，電芯 1 (VC1) 黃色、電芯 3 (VC3) 藍色注： 在前面的四個圖中，正占空比表示有效測量時間。負占空比表示電芯平衡時間。
在禁用電芯平衡時（無論是無限期還是定期禁用以允許進行常規電芯電壓測量），由于電芯輸入引腳處存在電阻器和電容器網絡，可能會生成電壓瞬態，從而影響附近幾個電芯的輸入引腳。如果在禁用電芯平衡后太快進行電芯測量，則電芯電壓測量的準確性會受到影響。為了解決這一潛在問題，該器件包括一個可編程延遲，每次在禁用電芯平衡后進行任何電芯電壓測量之前實施該延遲。通過 Settings:Cell Balancing:Balancing Configuration[CBDLY2:0] 將此延遲設置為零至 64ms。應該注意的是，這個延遲會增加連續有效測量循環之間的時間。

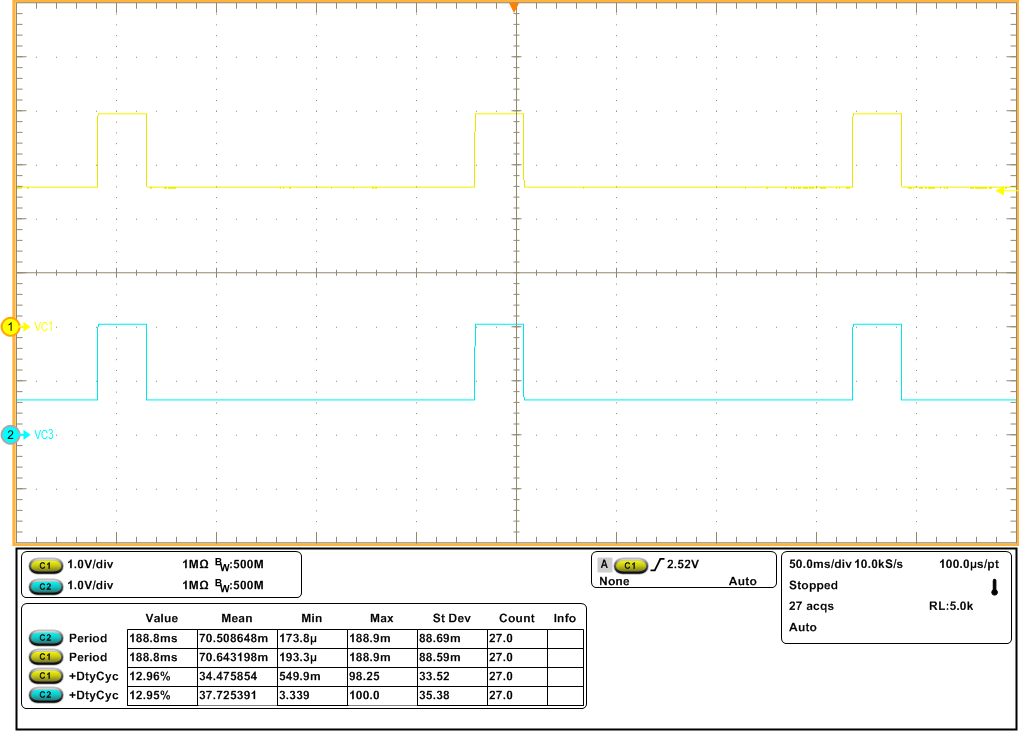

圖 4-5 CB_LOOP_SLOW = 0x00 且 Settings:Cell Balancing:Balancing Configuration[CBDLY2:0] = 0x07（64ms 延遲）時的內部電芯平衡，電芯 1 (VC1) 黃色，電芯 3 (VC3) 藍色注： 請注意，以圖 4-1 為基準時，有效測量時間增加了約 64ms。這樣用戶就可以讀取非常準確的電壓測量值。
