ZHCADH9B November 2019 – December 2023 PCM3140-Q1 , PCM5140-Q1 , PCM6140-Q1 , TLV320ADC3140 , TLV320ADC5140 , TLV320ADC6140
TLV320ADCx140/PCMx140-Q1 器件的各通道都遵循如圖 1-1 所示的信號鏈。在該信號鏈中,所有通道都支持模擬差分信號或單端信號或數字脈沖密度調制 (PDM) 數字麥克風。在 TLV320ADCx140/PCMx140-Q1 系列器件中,模擬輸入信號由可編程增益放大器 (PGA) 放大,然后通過高性能 ADC 轉換為數字信號。PGA 獲得輸入信號,以匹配 ADC 的滿量程。數字信號具有可編程相位校準功能,以一個調制器時鐘周期為階躍,調整每個通道的相位延遲,因而支持系統跨不同通道來匹配相位。然后,通過一組線性相位濾波器或低延遲濾波器來抽取經過相位校準的數字信號。直流失調由具有三個預設截止頻率或完全可編程截止頻率的數字高通濾波器 (HPF) 從抽取的信號中去除。請注意,直流偏移由共模電壓不匹配引起。HPF 輸出是以 0.1dB 階躍進行校準的增益,并與其他通道相加。增益校準與不同通道的增益相匹配,特別是在通道內的麥克風具有不同增益值時。然后,輸出由數字雙二階濾波器進行過濾并通過音量控制獲得。

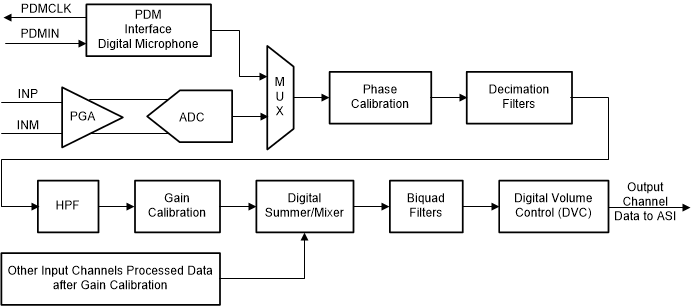

圖 1-1 TLV320ADCx140/PCMx140-Q1 通道信號鏈處理流程圖本應用手冊主要介紹了如何配置數字雙二階濾波器。作為一組 IIR 濾波器數字,雙二階濾波器以數字方式實現。
