ZHCADH9B November 2019 – December 2023 PCM3140-Q1 , PCM5140-Q1 , PCM6140-Q1 , TLV320ADC3140 , TLV320ADC5140 , TLV320ADC6140
3.1.1 使用 PurePath Console 生成可編程雙二階系數的示例
圖 3-2 所示為如何為通道 1 創建一組濾波器（帶寬為 400Hz，500Hz 頻率時的增益為 5dB，帶寬為 3kHz，2kHz 頻率時的增益為 -5dB），以及一個頻率為 60Hz 且?guī)挒?50Hz 的陷波濾波器。請注意，每個雙二階濾波器都帶有彩色編碼。青色代表 BQ1 500Hz 均衡器，淺灰色代表 BQ5 2kHz 均衡器，棕色代表 BQ9 60Hz 陷波濾波器。全部三個濾波器的整體響應都以紅色繪制。請注意，圖表上標記了截止頻率或中心頻率，允許拖動和移動濾波器的中心頻率。圖表支持用戶放大和縮小頻率響應圖，并選擇對數或線性頻率軸、繪圖增益、相位、群延遲或脈沖響應。

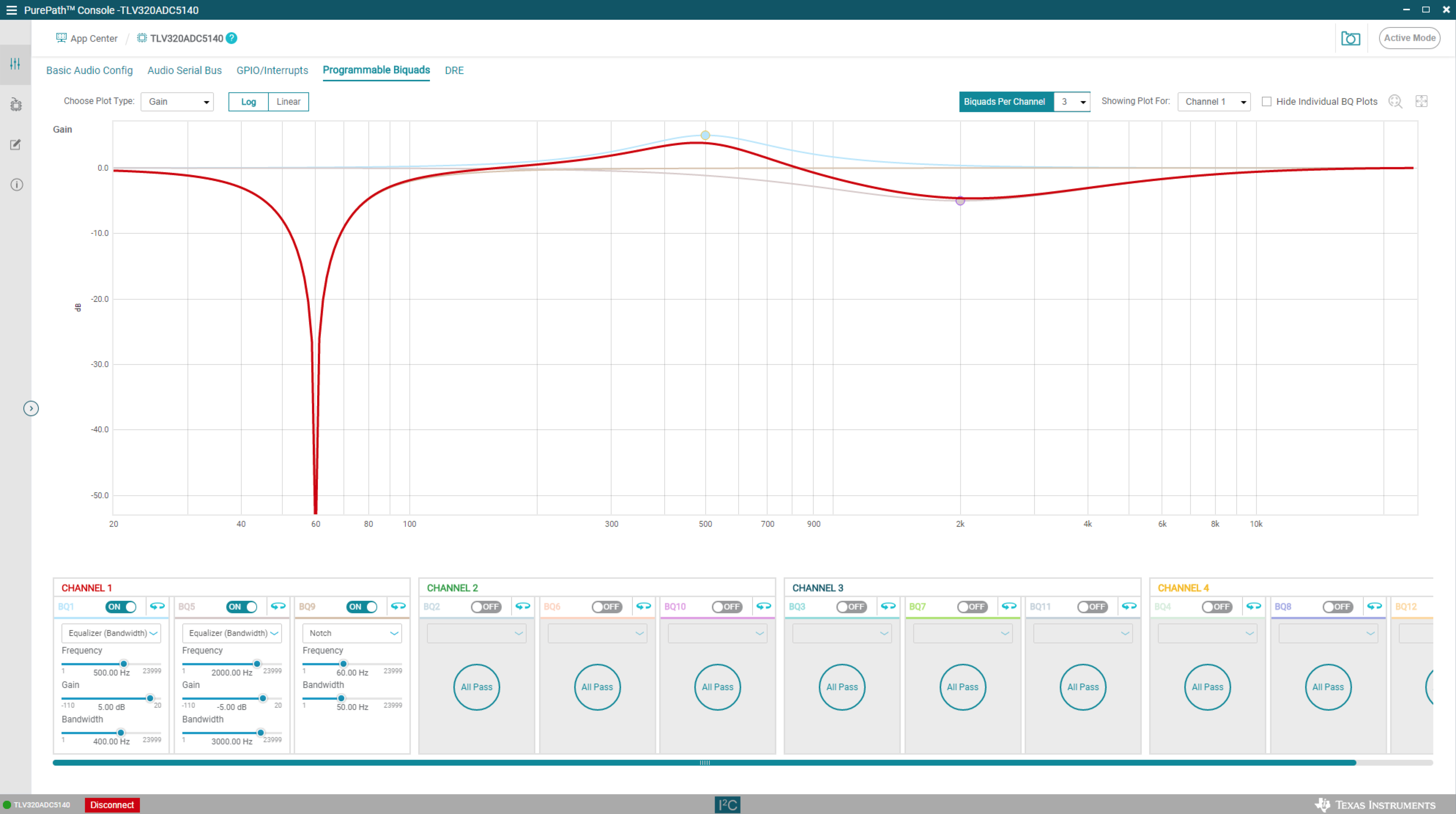

圖 3-2 PurePath? Console 可編程雙二階濾波器示例點擊每個雙二階濾波器的旋轉箭頭，將會顯示方程式 3 中 N0、N1、N2、D1 和 D2 的歸一化浮點系數，如圖 3-3 所示。請注意，PurePath Console 已計算出 方程式 2 的浮點系數 b0、b1、b2、a1 和 a2，并轉換為 N0、N1、N2、D1 和 D2 的必要值。點擊 Apply 按鈕，通過 I2C 將系數傳輸?shù)?EVM 上的 TLV320ADCx140/PCMx140-Q1 器件。

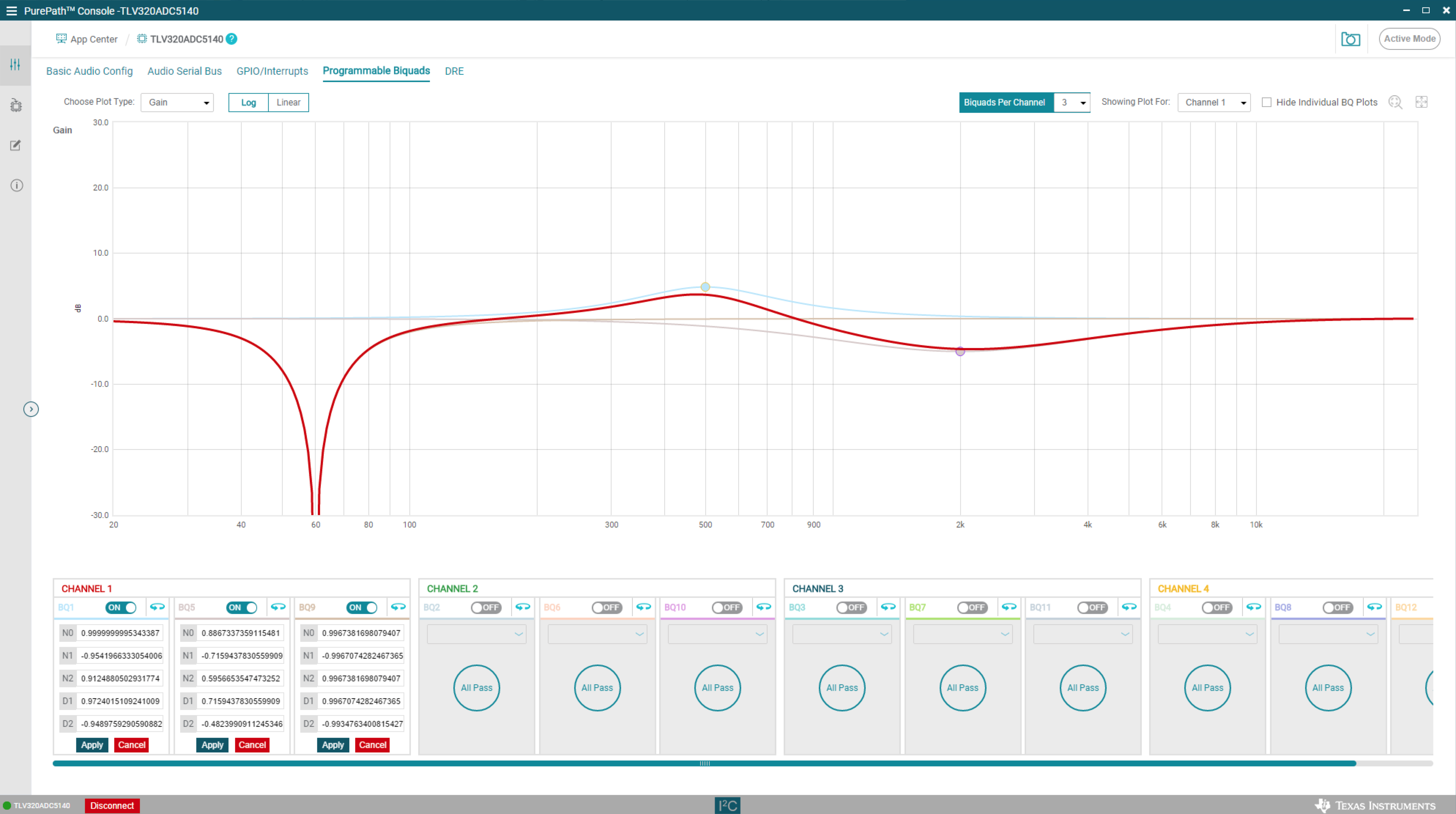

圖 3-3 以歸一化浮點格式顯示計算系數的 PurePath? Console 可編程雙二階濾波器示例
