4.2 穩態下的典型開關波形

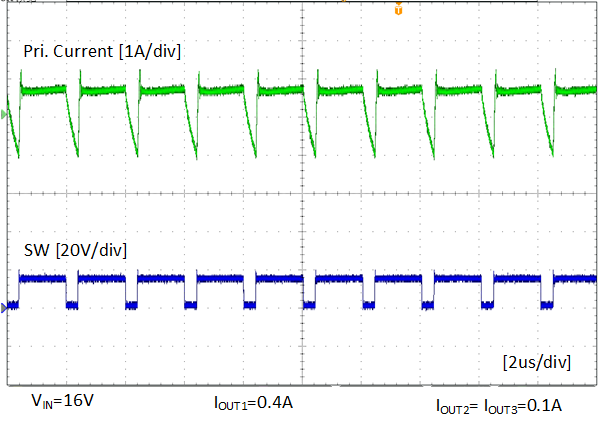

圖 4-5 當 VIN = 16V、IOUT1 = 0.4A、IOUT2 = IOUT3 = 0.1A 時穩態

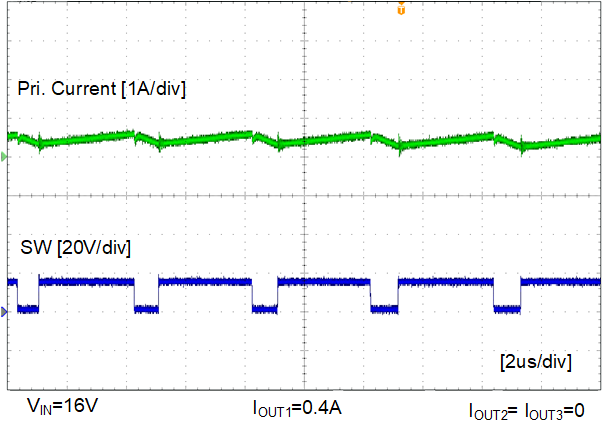

圖 4-7 當 VIN = 16V、IOUT1 = 0.4A、IOUT2 = IOUT3 = 0A 時穩態

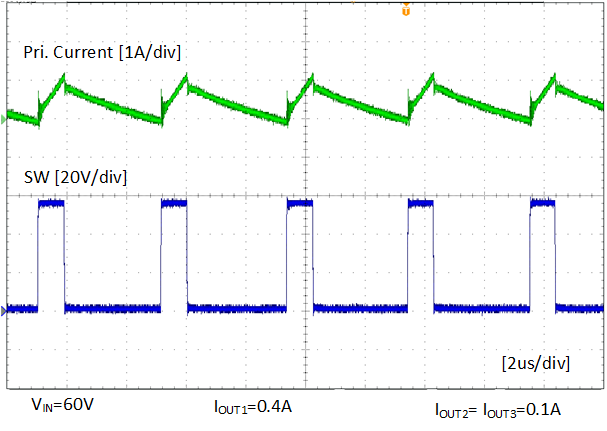

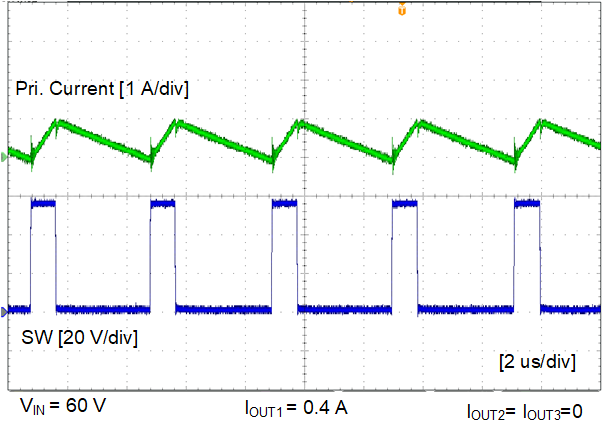

圖 4-6 當 VIN = 60V、IOUT1 = 0.4A、IOUT2 = IOUT3 = 0.1A 時穩態
