圖 2-1 展示了一個典型的簡化 SSR 控制原理圖。輸出電壓經過檢測并通過光耦合器反饋回控制器。光耦合器可提供隔離式反饋路徑，而不會斷開初級側和次級側之間的隔離柵。SSR 的優勢是調節性能良好、輸出電壓更準確，并且次級側有多個輸出。這種優勢是因?yàn)楦鞣N次級繞組之間的交叉調節比初級和次級繞組之間的交叉調節好得多。

圖 2-1 簡化版 SSR 控制原理圖

然而，SSR 控制也具有一些在微型逆變器應用中不可忽略的缺點。如圖 2-2 中所示，SSR 控制環路需要大量元件，包括一個光耦合器和一個 TL431 以及若干個電阻器和電容器，用以構成反饋環路和誤差放大器補償電路。在次級側電壓得到補償后，發送到位于轉換器初級側的控制器。這會增加轉換器的尺寸和 BoM 成本。

此外，由于老化時會產生光衰減，光耦合器存在可靠性問題。它可能會完全不起作用或隨著老化時間降低性能。其電流傳輸比 (CTR) 會隨著老化而降低，具體取決于工作條件。Würth Elektronik Group 的光耦合器壽命 應用手冊介紹了光耦合器壽命測試結果，如圖 2-2 中所示。平均相對 CTR 以實線表示，平均 2σ 相對 CTR 以虛線表示。2σ 曲線顯示，相對 CTR 下降的最低預期值將在 25 年后低于 87%。

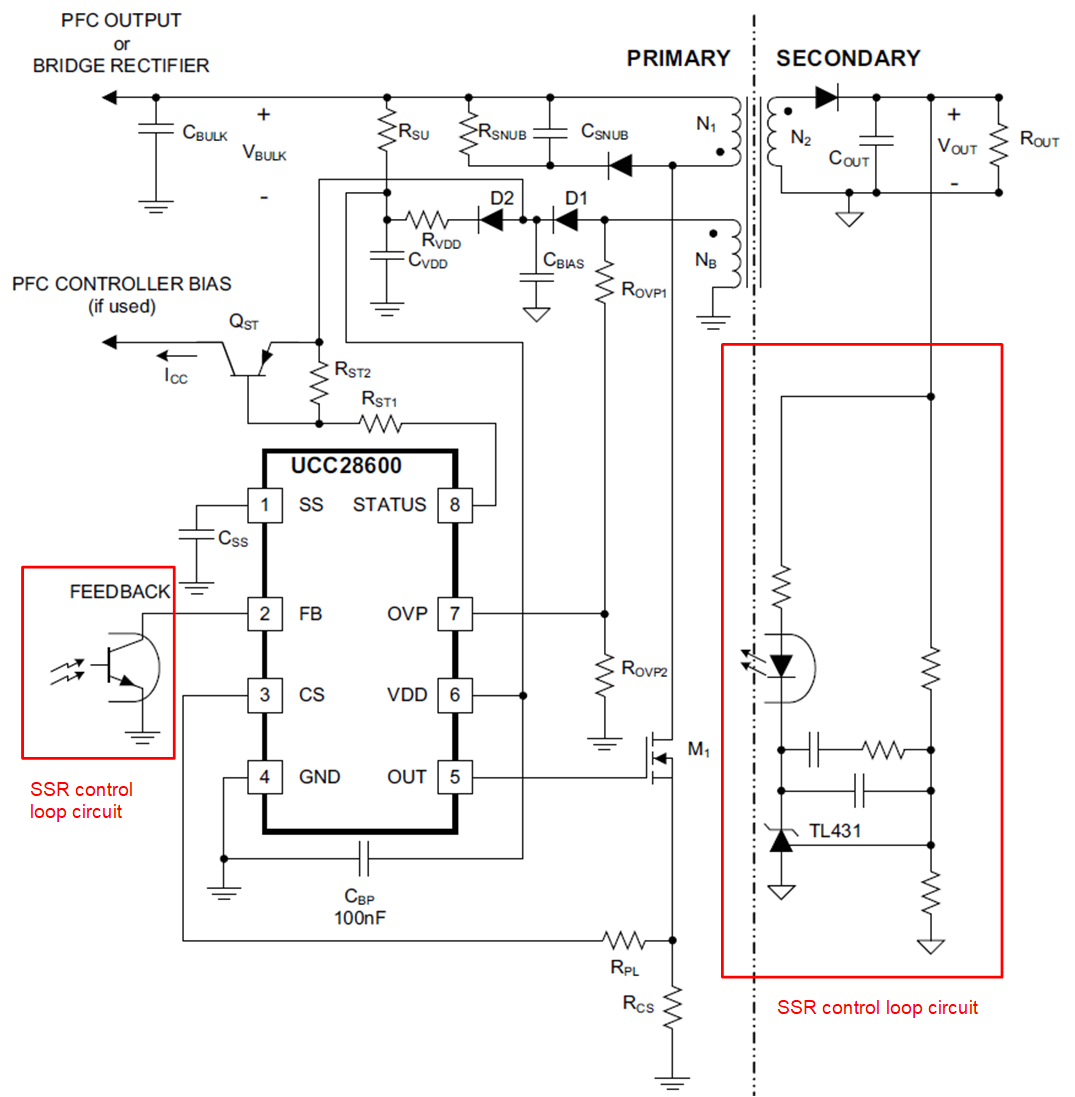

圖 2-2 基于 UCC28600 的 SSR 控制環路示例電路

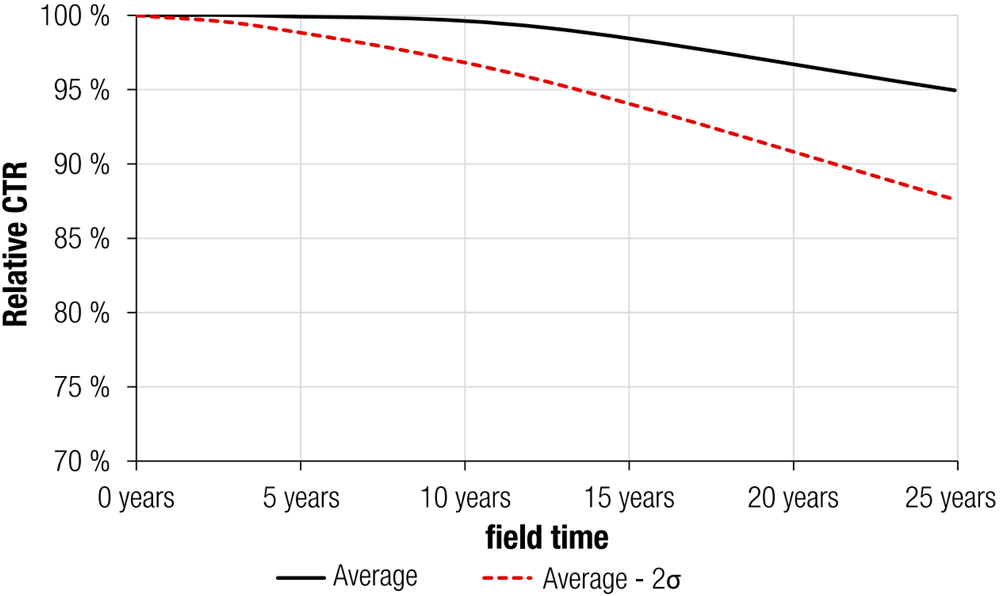

圖 2-3 光耦合器隨現場時間推移的預期 CTR 下降
