ZHCAD23 august 2023 LMR38020
如圖 4-13 中所示的波形，當初級側輸出對地短路時，LMR38020 進入間斷保護模式。當短路條件消除后，轉換器自動恢復。
但是，當次級側輸出地短路時，器件不會關斷或進入斷續模式。由于負峰值電流保護模式（當達到 IL_NEG 時開始新的周期），LMR38020 在非常高的 fsw 下工作，電感器和器件可能很熱。在正常運行期間需要避免這種情況，如節 3.3 中所示。

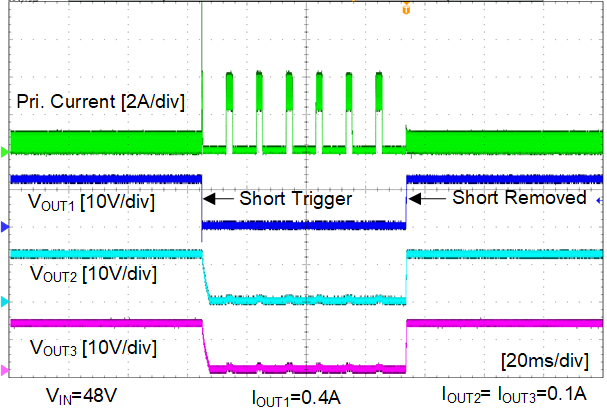

圖 4-13 短路 - 初級輸出

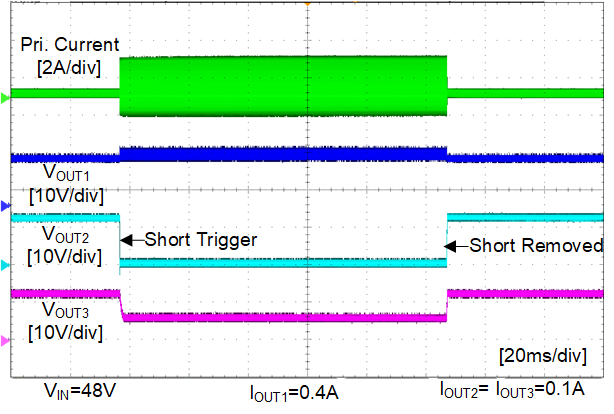

圖 4-14 短路 - 次級輸出
