ZHCACQ5 june 2023 LM5176 , LM5176-Q1
3.2 通過 TEC 元件進行電流紋波測量
如果紋波電流增加，元件兩端的最大溫差將減小。因此，建議最大紋波電流小于 10%，從而實現出色的性能。圖 3-7、圖 3-8、圖 3-9 和圖 3-10 展示了不同輸出電壓下的紋波電流。所有測試均滿足紋波要求。
CH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRipple
CH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRipple

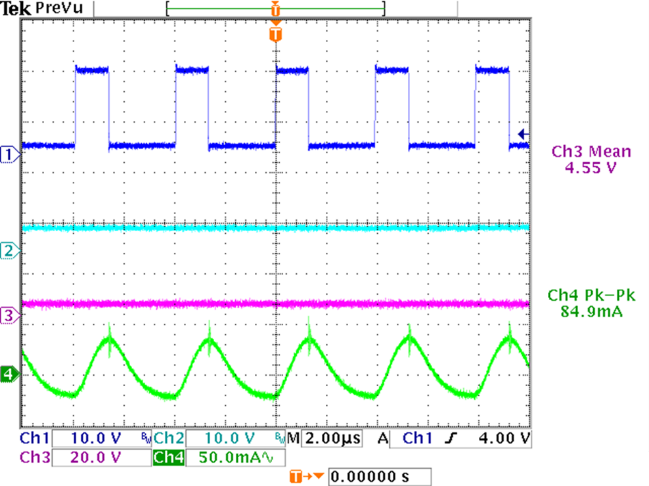

圖 3-7 15V 輸入，5V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRipple
圖 3-7 15V 輸入，5V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRippleCH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRipple
圖 3-9 15V 輸入，17V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRipple
圖 3-9 15V 輸入，17V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRippleCH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRipple

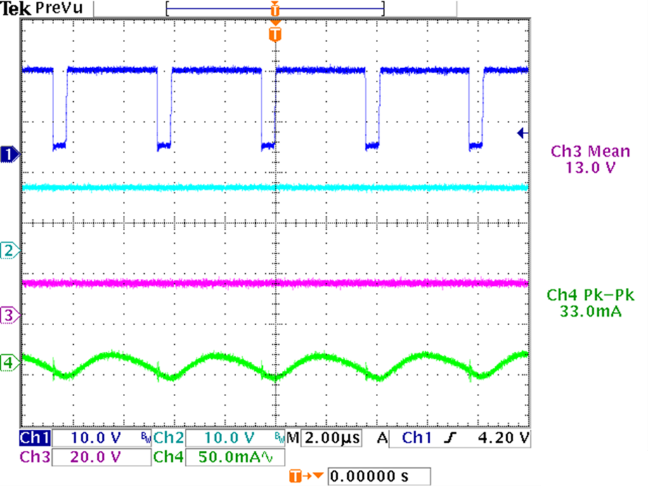

圖 3-8 15V 輸入，13V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRipple
圖 3-8 15V 輸入，13V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRippleCH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRipple

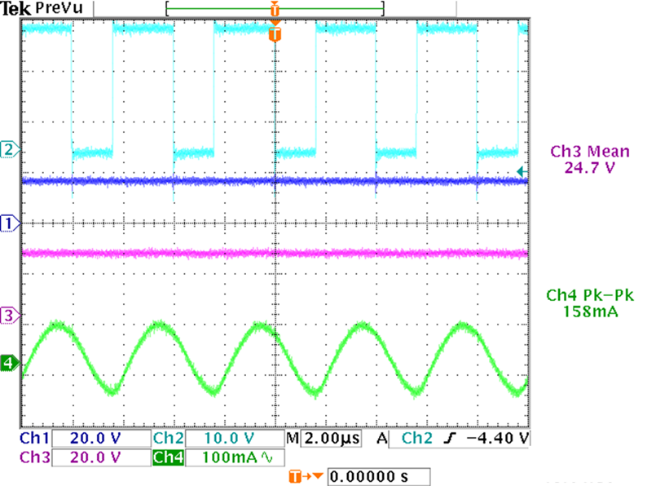

圖 3-10 15V 輸入，25V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRipple
圖 3-10 15V 輸入，25V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：IRipple
