ZHCACQ5 june 2023 LM5176 , LM5176-Q1
3.1 TEC 電流與輸出電壓
圖 3-1、圖 3-2 和圖 3-3 展示了當 Vout < Vin 時 Vout、SW1、SW2 和 ITEC 的波形。向 TEC 元件施加的最大電壓約為 +10V，測試的 ITEC 高達 4.34A。圖 3-4、圖 3-5 和圖 3-6 展示了當 Vout > Vin 時 LM5176 的波形。與上述情況相比，最大電壓大概為 -10V，ITEC 高達 -4.42A。
CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC
CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC

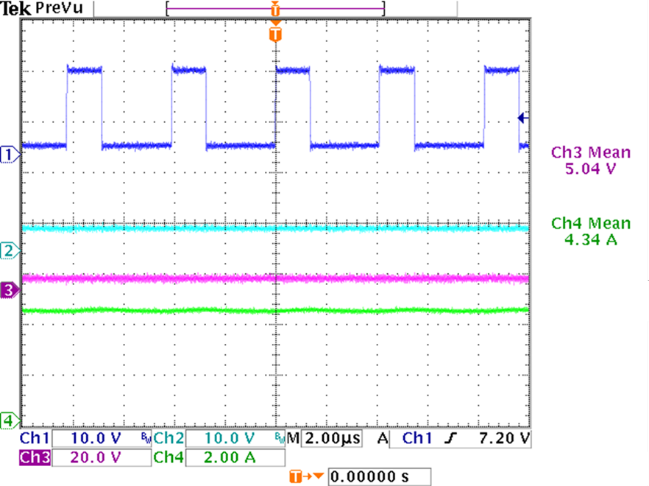

圖 3-1 15V 輸入，5V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC
圖 3-1 15V 輸入，5V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITECCH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC

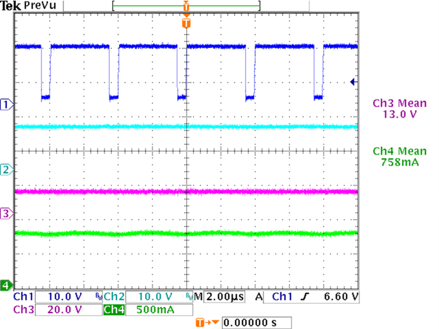

圖 3-3 15V 輸入，13V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC
圖 3-3 15V 輸入，13V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITECCH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC

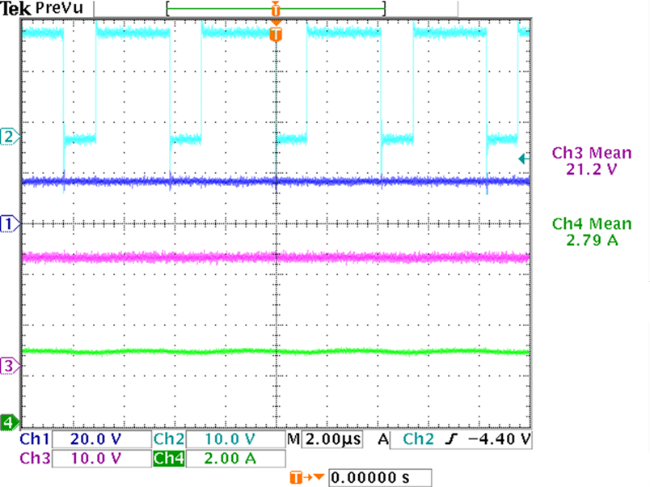

圖 3-5 15V 輸入，21V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC
圖 3-5 15V 輸入，21V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITECCH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC

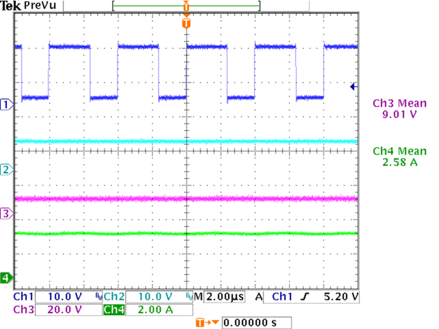

圖 3-2 15V 輸入，9V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC
圖 3-2 15V 輸入，9V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITECCH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC

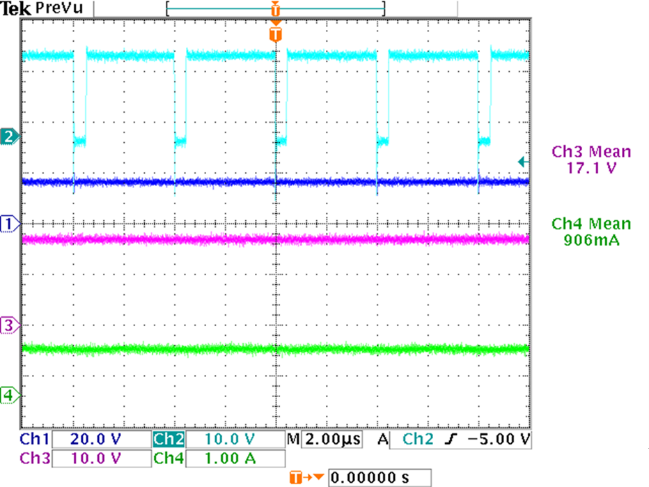

圖 3-4 15V 輸入，17V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC
圖 3-4 15V 輸入，17V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITECCH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC

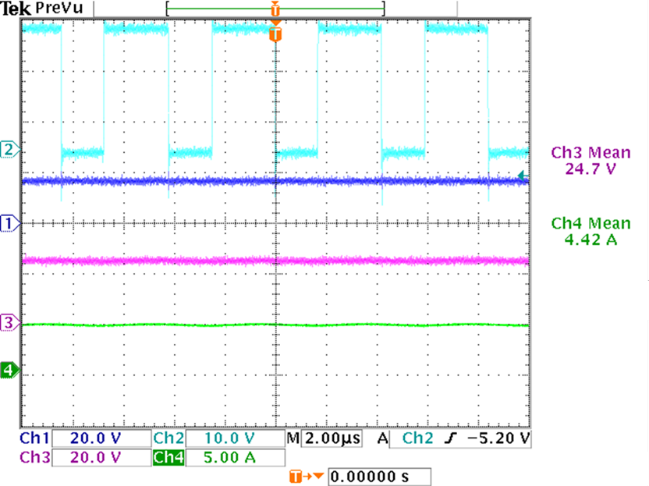

圖 3-6 15V 輸入，25V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC
圖 3-6 15V 輸入，25V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC
