ZHCACQ5 june 2023 LM5176 , LM5176-Q1
3.3 啟動
圖 3-11 和圖 3-12 展示了 LM5176 在不同輸出電壓下的啟動波形。在本應用手冊中，該設計在 TEC 元件兩端壓差不超過 10V 時啟動良好。當 TEC 元件連接在 LM5176 的 Vin 和 Vout 之間時，TEC 元件會偏置 Vout。因此，TI 建議將初始 Vout 設置為接近 Vin，以便實現更穩定的啟動，然后將 Vout 調節為所需的電壓。
CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC
CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC

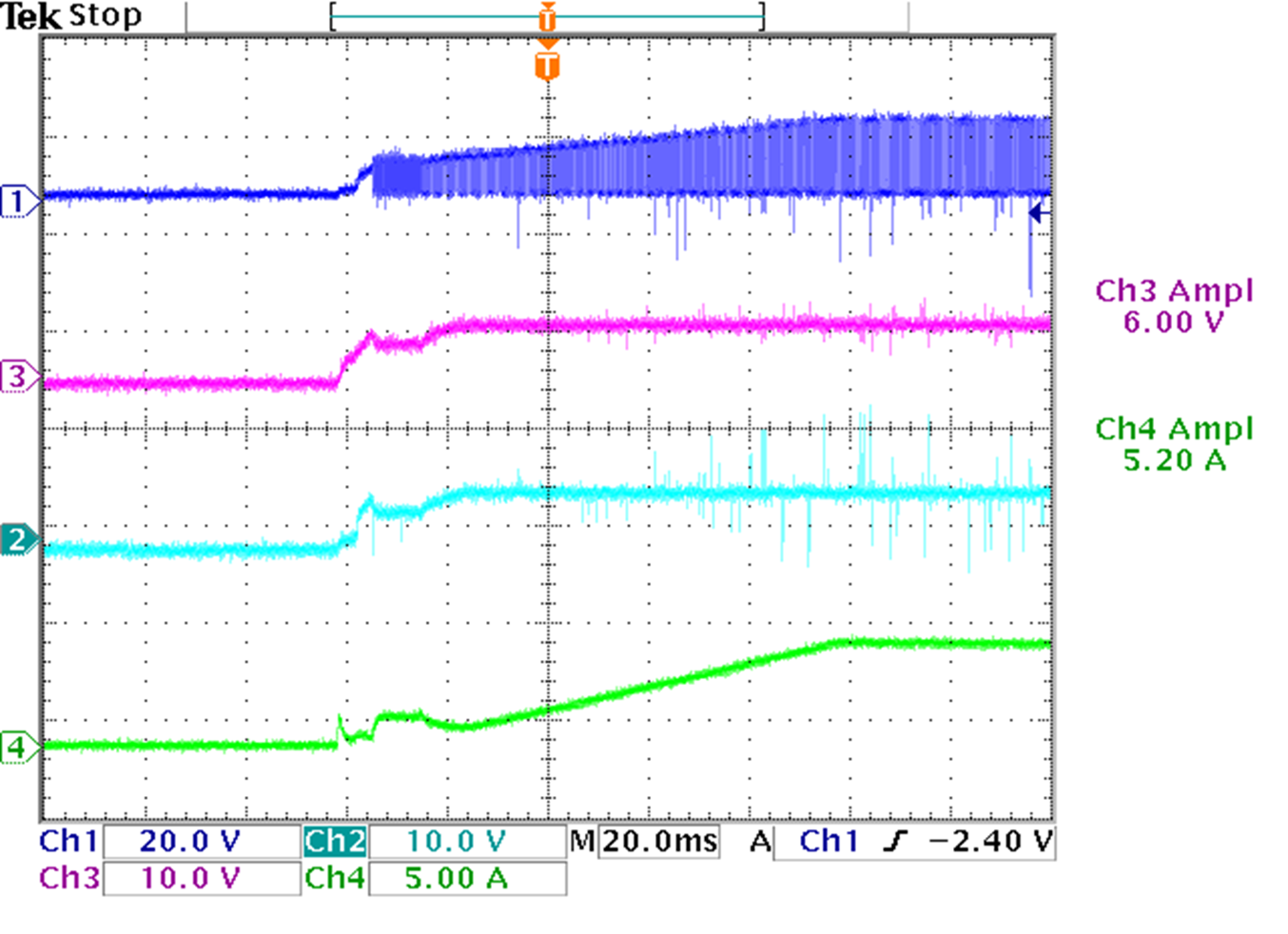

圖 3-11 15V 輸入，5V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC
圖 3-11 15V 輸入，5V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITECCH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC

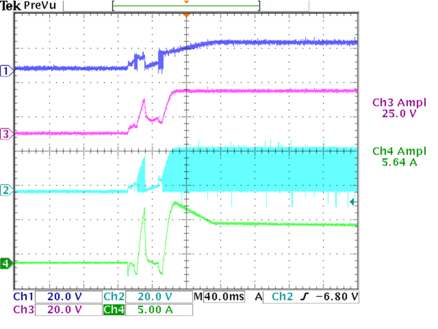

圖 3-12 15V 輸入，25V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC
圖 3-12 15V 輸入，25V 輸出. CH1：SW1，CH2：SW2，CH3：VOUT，CH4：ITEC
