3 不同類型的霍爾效應傳感器

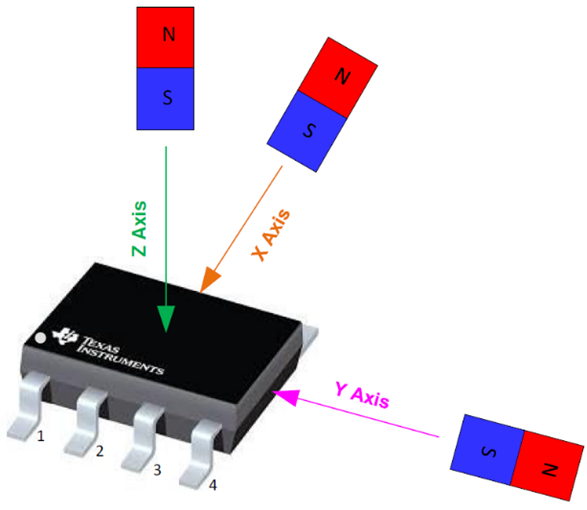

TI 提供幾種不同類型的霍爾效應傳感器：鎖存器、開關、單軸線性傳感器和 3D 線性傳感器。因為線性傳感器使用模擬電壓或數字值來表示磁場強度，所以它們可以提供詳細的磁性數據。電壓或數字表示會隨著器件所遇到的場的變化而變化。使用這些值，可以輕松計算從霍爾傳感器到磁體的距離。這使得線性霍爾效應傳感器非常適合接近檢測應用。與單軸傳感器不同，3 軸或 3D 線性傳感器可以使用來自所有 3 個方向的磁場數據來計算角度和幅度。3D 線性霍爾效應傳感器的三軸靈敏度定義如圖 3-1 所示。

在撰寫本文時，TI 提供了兩種類型的 3D 線性霍爾傳感器，一種具有 I2C 接口 (TMAG5273)，另一種具有 SPI 接口 (TMAG5170)。這些 3D 霍爾傳感器中的每一個都提供了多個磁場范圍選項，可讓不同的使用案例和不同的環境受益。例如，如果將傳感器放置在大電流電纜附近，或者放置在運行的電機旁邊，這些其他器件會產生強磁場。使用不同的磁場范圍選項會產生更好的 SNR（信噪比）。

與機械或 IR 開關相比，霍爾效應傳感器更可靠，并且受溫度、濕度、灰塵或水等環境變化的影響最小。
