ZHCAC51A February 2017 – February 2023 LDC2112 , LDC2114 , LDC3114 , LDC3114-Q1
RP 表示振蕩器的并聯諧振阻抗,RS 表示串聯諧振阻抗。這些電阻是相同寄生損耗的不同表示形式。
隨著導電材料靠近傳感器,渦流的強度會增加,傳感器中的損耗也會增大。傳感器 RS 基于串聯電氣模型,而 RP 基于并聯電氣模型,如#T4726003-46 所示。請務必記住,這些電阻是交流電阻,而不是直流電阻。

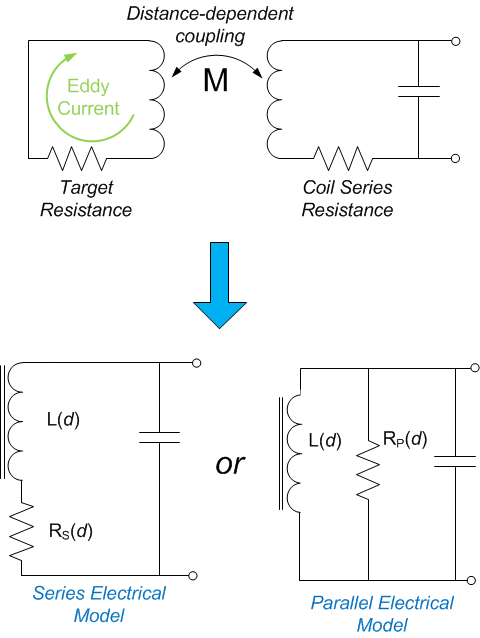

圖 2-1 傳感器模型可以使用 #X1756,根據 RS 來計算 RP。

當導電材料靠近傳感器表面時,傳感器 RP 會顯著降低,如#T4726003-48 所示。#T4726003-48 中所示的傳感器響應示例的 RP 變化在 2k? 至 8k? 之間。這種變化可以是歸一化響應,適用于大多數傳感器。如果直徑為 4mm 的傳感器的自由空間 RP 是 3k?,且傳感器與導電材料之間的距離是 0.5mm,則傳感器的 RP 大概為 2.2k?。
如果目標離傳感器太近,傳感器 RP 可能會降低到太低的水平。必須避免這種情況來確保正常工作。有關更多詳細信息,請參閱GUID-6CCDCAA5-692E-46C8-89AE-7ED5549B7CFD.html#GUID-6CCDCAA5-692E-46C8-89AE-7ED5549B7CFD。

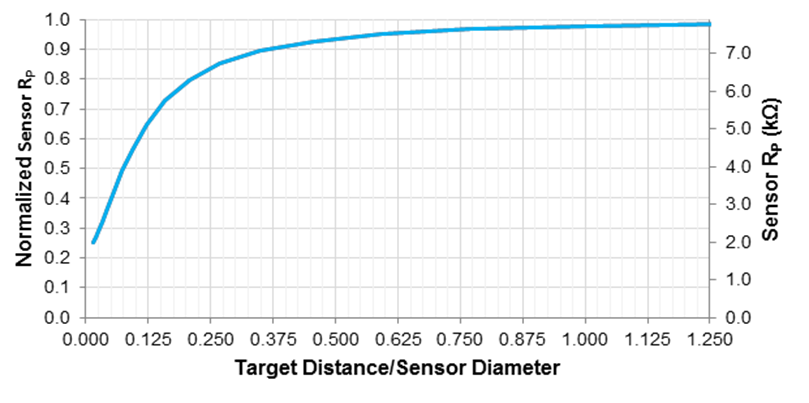

圖 2-2 示例傳感器 RP 與目標距離之間的關系
