LDC211x 和 LDC3114 器件測量 LC 諧振器傳感器的頻率變化。#T4726003-6 顯示了示例柔性 PCB 傳感器的頻率變化與金屬偏轉間的關系。金屬目標和傳感器之間的標稱間距為 150μm。如圖所示,頻率變化與金屬小幅偏轉近似呈線性關系。

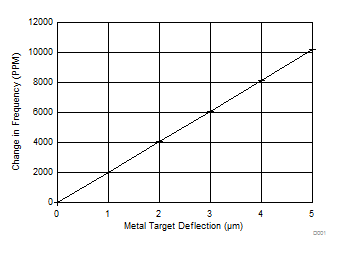

圖 1-3 示例傳感器的仿真傳感器頻率變化 (PPM) 與偏轉 (μm) 間的關系要設計電感式觸控按鈕系統,TI 建議了解按鈕表面的偏轉與力特性間的關系。使用機械建模和仿真通常更容易確定這一點。這是為了確保有足夠的偏轉來實現所需的力閾值。LDC 計算工具 的“Metal Deflection”選項卡提供了指定按鈕材料和幾何形狀的金屬偏轉估算值。
