1.2 按鈕結構
基于上述原理，我們能夠構建可用作按鈕的金屬板和傳感器組合。傳感器的靈敏度會隨目標的靠近而增加，導電板應放置在非?？拷鼈鞲衅鞯奈恢茫ㄍǔ＞嚯x為傳感器直徑的 10%）。在如此近的距離下，LDC 能可靠地測量 0.2μm 的偏轉。對于小幅偏轉，偏轉量與施加的力大致成正比。
為了實現穩健的接口，有必要控制傳感器和目標之間的距離，這樣不會將隨機移動當成是按鈕按壓操作。#T4726003-4 顯示了如何將傳感器固定到內表面，這樣只有觸控力產生朝向傳感器的偏轉，而任何其他力不會產生朝向傳感器的有效偏轉。

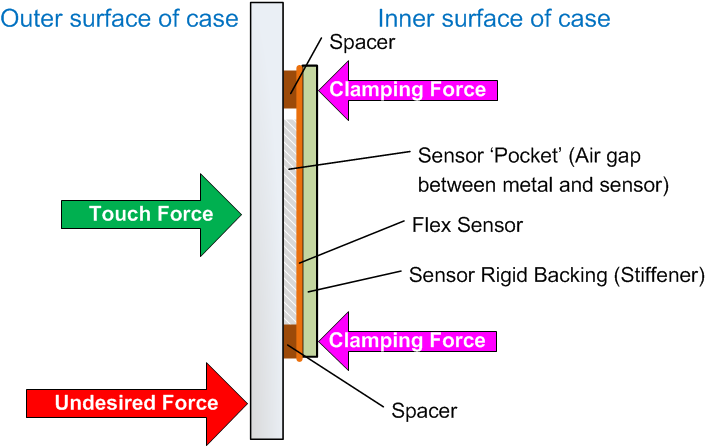

圖 1-2 具有金屬目標和 PCB 傳感器的按鈕結構如果傳感器由 FR4 等剛性 PCB 材料制成，則不需要?jiǎng)傂员骋r。
