2.3 電容式觸控按鈕
電容式觸控按鈕是機械按鈕的常見替代品。電容式觸控按鈕提供了一個平坦的觸控表面，用戶只需輕觸該表面，便可操作按鈕。這類按鈕利用人體的電容特性會在按下觸控按鈕時觸發電容變化來發揮作用。從根本上說，當手指接近觸控表面時，電極的邊緣效應會耦合到用戶的手指，從而產生電容變化而可被解釋為觸摸。

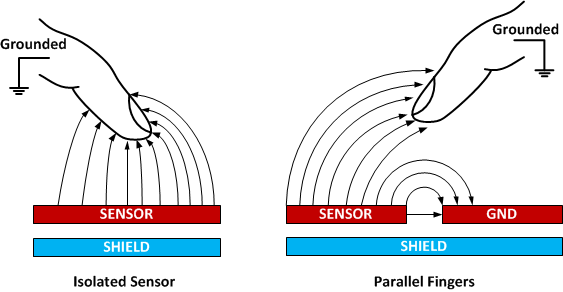

圖 2-3 隔離式和并行手指拓撲的電容式傳感器邊緣電場由于具備此功能，電容式觸控按鈕是無縫 HMI 面板的不錯選擇。電容式觸控按鈕還可用作接近傳感器，因此用戶甚至無需觸碰表面。這類按鈕的一個缺點是它們依賴于手部的電容。佩戴手套會使感應觸摸事件變得更加困難。此外，在車輛外部表面上使用時，例如車門把手等，可能意味著觸控表面必須使用金屬。金屬觸控表面會將拓撲結構更改為平行板電容器，因為邊緣效應會耦合到金屬表面。在這種實現中，極板之間的距離變化會導致電容變化，這可用于檢測按鈕按壓操作。
圖 2-4 金屬上的電容式觸控在這種實現中，戴著手套使用電容式傳感器會更容易，因為不管怎樣，金屬都會移動，但這種實現可能需要將觸控表面接地，來減少測量中的噪聲量。通過采用 CapTIvate 技術的 MSP430 MCU 實現電容式金屬面板觸摸感應 應用手冊詳細介紹了此應用。
