4.4 CLLLC 模式下的 DAB
CLLC 包含前面所述的 LLC 的所有功能，但該拓撲的主要優勢是，通過在次級側使用有源開關，我們可以實現雙向電源傳輸，如#GUID-62D97D48-7554-46A2-9605-68F8AEC7D8B7所示。該轉換器的 ZVS/ZCS 運行可提高效率。當總線電壓有 10% 的裕量變化時，該轉換器可以滿足寬變化電池電壓，并具有良好的效率性能、但使用固定總線電壓時，其工作范圍非常有限。在變壓器初級側和次級側使用電容器的情況下，可以防止變壓器磁芯飽和問題。

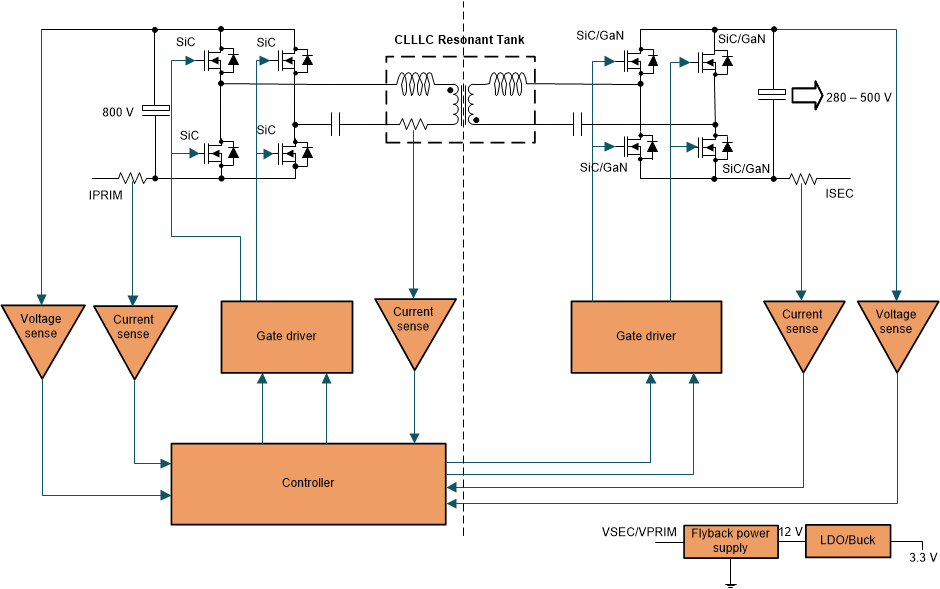

圖 4-4 DAB- CLLLC 轉換器. 該轉換器主要適用于車載充電器應用，但可在高達 10kW 的更高功率水平下使用。但是，擴展到更高的功率水平和并聯可能很困難，因為它需要高度對稱的容器結構和多個模塊的同步，這可能非常困難。適用于 HEV/EV 車載充電器的雙向 CLLLC 諧振雙有源電橋 (DAB) TI 參考設計包含有關此轉換器的實現的詳細信息。
