在此拓撲中，平均電感電流也會受到影響。在降壓配置中，平均電感電流等于平均輸出電流，因為電感總是在控制 MOSFET 的導通 和關斷 期間為負載提供電流。而在反相降壓/升壓配置中，負載僅由輸出電容器提供電流，并且在控制 MOSFET 導通 期間與電感器完全斷開。在關斷 期間，電感連接到輸出電容和負載（請參閱圖 1-3）。知道關斷 時間是開關周期的 (1 – D)，那么可以使用Equation1 來計算平均電感電流：

Equation1.

使用Equation2 可計算反相降壓/升壓轉換器的工作占空比：

Equation2.

而不是使用降壓轉換器的 V_OUT/V_IN。Equation2 中的效率項會調整本節(jié)中的功率轉換損耗公式，并產生更準確的最大輸出電流結果。使用Equation3 可計算峰峰值電感紋波電流：

Equation3.

其中：

• ΔI_L (A)：電感器紋波電流峰峰值
• D：占空比
• η：效率
• f_S (MHz)：開關頻率
• L (μH)：電感值
• V_IN (V)：相對于接地端的輸入電壓，而不是相對于器件接地端或 V_OUT 的輸入電壓

Equation4 計算最大電感器電流:

Equation4.

例如，對于 –3.3V 的輸出電壓、2.2μH 的電感器和 12V 的輸入電壓，以下計算得出基于 TPS62150 的最小電流限值 (1.4A) 可以確保最大允許輸出電流。效率項估計為 85%。

Equation5.

Equation6.

重新排列Equation4 并將 I_L(max) 設置為數據表中指定的 I_LIMF 的最小值，得出：

Equation7.

然后在Equation1 中使用該結果來計算可實現的最大輸出電流：

Equation8.

表 1-1 提供了幾個根據不同輸出電壓（–1.8V、–3.3V 和 –5V）計算得出的最大輸出電流示例，這些示例均基于 2.2μH 電感值和 2.5MHz 開關頻率。增加電感和/或輸入電壓可在反相降壓/升壓配置中實現更高的輸出電流，而使用低頻設置會降低可用的輸出電流。由于平均電感器電流高于典型降壓型拓撲，所以 TPS62150 在反相降壓/升壓拓撲中的最大輸出電流通常低于 1000mA。圖 1-4 展示了相同三個輸出電壓和不同輸入電壓條件下的輸出電流。

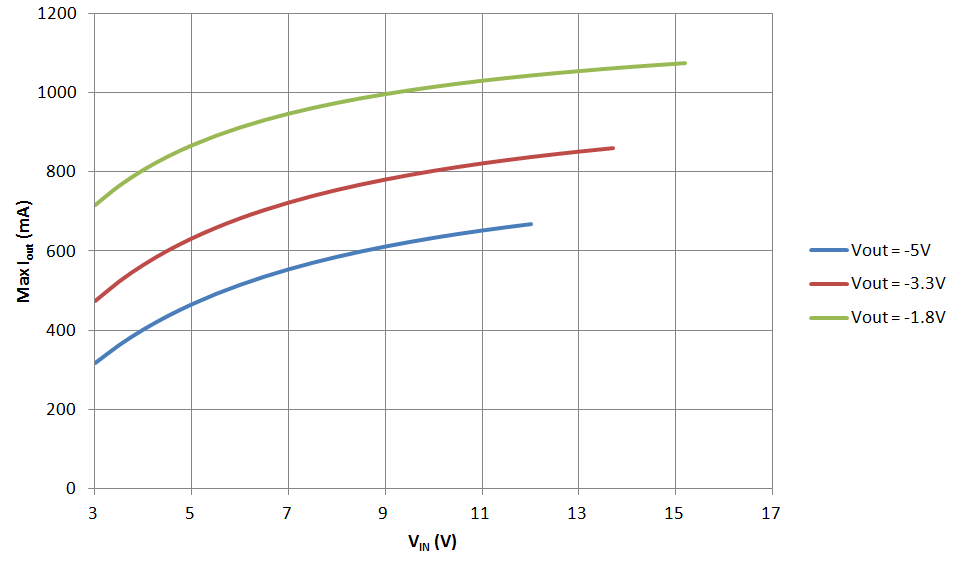

圖 1-4 最大輸出電流與 V_IN 間的關系
