1.1 概念
反相降壓/升壓拓?fù)渑c降壓拓?fù)浞浅Ｏ嗨啤Ｔ跇?biāo)準降壓配置（如圖 1-1 所示）中，正連接 (VOUT) 連接到電感器，返回連接到器件接地。

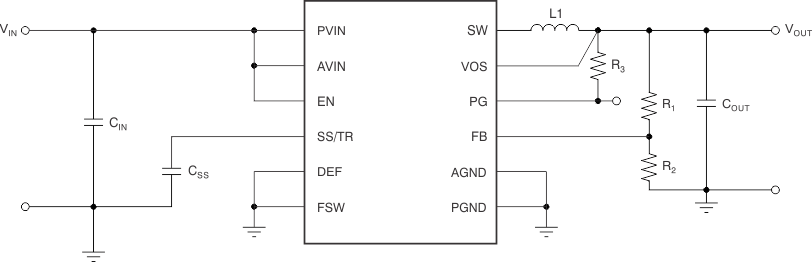

圖 1-1 降壓拓?fù)?/span>然而，在圖 1-2 所示的反相降壓/升壓配置中，該器件接地用作負輸出電壓引腳（標記為 VOUT）。降壓配置中的正輸出現在用作接地 (GND)。拓?fù)渲械倪@種變化允許輸出電壓反相并且始終低于接地電壓。

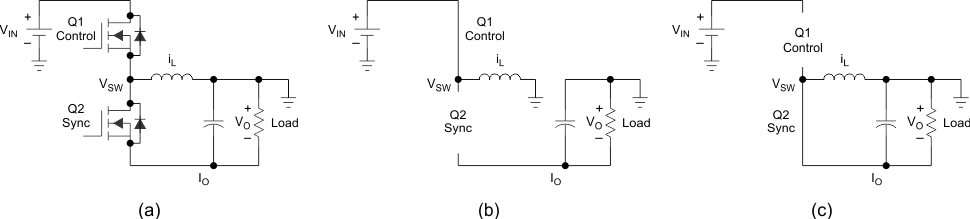

圖 1-2 反相降壓/升壓拓?fù)?/span>反相降壓/升壓拓?fù)渲械碾娐愤\行方式與降壓拓?fù)渲械碾娐愤\行方式不同。盡管元件的連接方式與降壓轉換器中相同，但輸出電壓端子是反向的，如圖 1-3(a) 所示。在控制 MOSFET 導通 期間，如圖 1-3(b) 所示，電感器用電流充電，而輸出電容器提供負載電流。在此期間，電感器不向負載提供電流。在控制 MOSFET 的關斷 時間和同步 MOSFET 的導通 時間內，如圖 1-3(c) 所示，電感器為負載和輸出電容器提供電流。這些更改會影響許多參數，如設計注意事項 部分所述。
圖 1-3 降壓/升壓配置
