2.2 額外的輸入電容器
需要一個額外的輸入電容器 CBYP 作為該器件的旁路電容器以確保穩定性。該電容器是對輸入電容器 CIN 的補充，連接在 VIN 和接地之間（請參閱圖 1-2）。旁路電容器和輸入電容器的建議最小值為 10μF。
作為副作用，CBYP 電容器提供了從 VIN 到 VOUT 的交流路徑。當 VIN 施加到電路時，從 VIN 到 VOUT 的電容上的這個 dV/dt 會產生一個必須返回到地的電流（輸入電源回路），才能完成其循環。該電流可能流過內部低側 MOSFET 的體二極管和電感器返回到地。流經體二極管會將 SW 引腳和 VOS 引腳拉到 IC 接地以下 0.3V 以上，違反了它們的絕對最大額定值。這種情況可能會損壞器件，因此不建議這樣做。因此，輸出端應安裝一個肖特基二極管，如圖 2-3所述。應進行啟動測試，以確保在施加 VIN 后，VOS 引腳的驅動電壓不會低于 IC 接地 0.3V 以上。

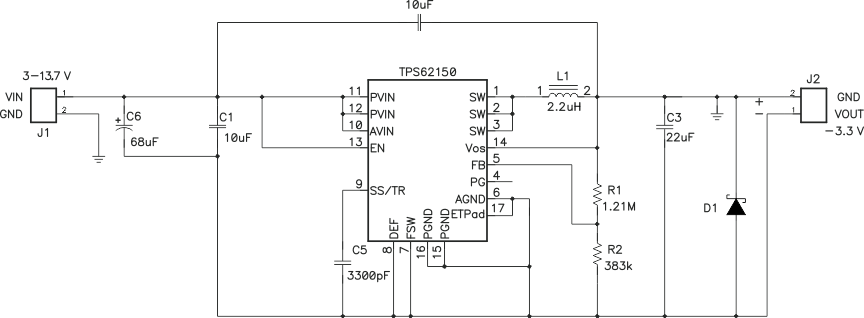

圖 2-3 具有肖特基 D1 的 TPS62150 反相降壓/升壓原理圖通過 CBYP 的交流路徑也可能使線路瞬態響應惡化。如果預計出現強線路瞬變，則應增大輸出電容，以在線路瞬變期間將輸出電壓保持在可接受的水平內。
