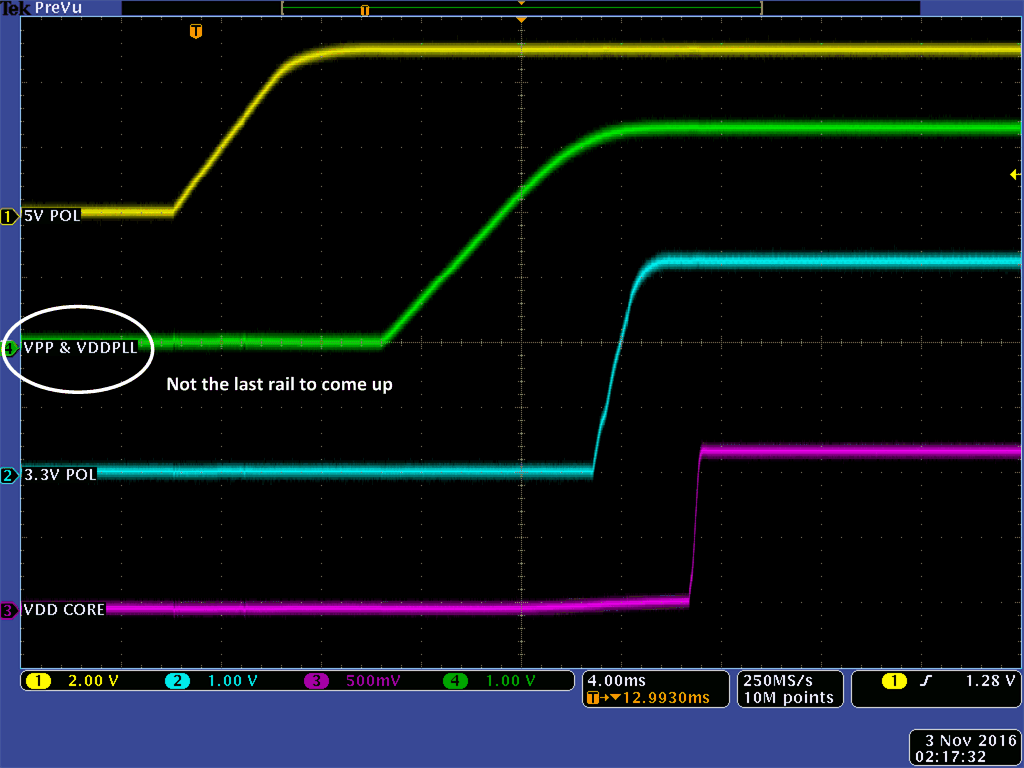

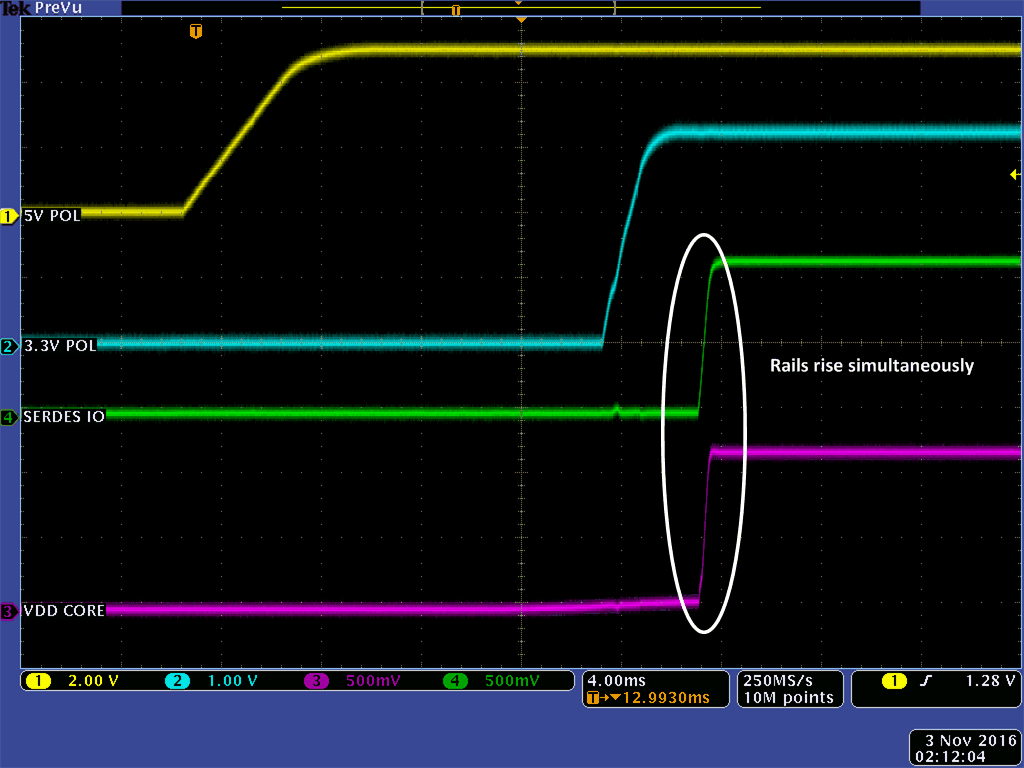

圖 3-6 和圖 3-7 中的示波器圖展示了每個電壓軌在連接到 RTG4 開發套件時的啟動行為（滿足Topic Link Label2中討論的兩項要求）。
如圖 3-6 和圖 3-7 所示，兩項電源時序要求均已滿足，并可觀察到清晰的單調性上電行為。電壓軌出現后，RTG4 開始執行其軟件，內核開始消耗大約 5A 的電流。該軟件是 Microsemi 提供的 SERDES EPCS 演示軟件 (DG0624)。
