6.2.5 發送器有害發射 - 5GHz RLAN 頻段內
5GHz RLAN 頻段內的發送器有害發射定義為設備處于發送模式時 5GHz RLAN 頻段（5150MHz 至 5350MHz 和 5470MHz 至 5725MHz）內的射頻發射。
表 6-8 展示了 5GHz RLAN 頻段內的發送器有害發射限制。
對于智能天線系統（具有多個傳輸鏈的設備），每個傳輸鏈都應滿足表 6-8 中提供的頻譜屏蔽限制。圖 6-1 中也展示了頻譜屏蔽限制。
對于 5GHz RLAN 頻段內的發送器有害發射，相鄰信道中的同時傳輸可被視為一個信號，其實際標稱信道帶寬為“n”乘以單個標稱信道帶寬，其中“n”是同時使用的相鄰信道數量。
對于多個非相鄰信道中的同時傳輸，整體傳輸頻譜功率屏蔽按以下方式構建。首先，將表 6-8 中提供的屏蔽應用于每個信道。然后，對于每個頻率點，應將評估的所有信道的頻譜屏蔽中的最大值作為該頻率的總體頻譜屏蔽要求。
對于帶有天線連接器的設備，限制適用于天線端口（傳導）的發射。對于機柜輻射的發射或整體式天線設備（無天線連接器）輻射的發射，限制是最高 1GHz 的發射的 e.r.p. 和高于 1GHz 的發射的 e.i.r.p.。
| 相對于信道中心的頻率 | 限制 | ||
|---|---|---|---|
| 相對于 1MHz 帶寬中最大功率密度的雜散水平，dBc/MHz | 1MHz 帶寬內功率密度的絕對雜散水平，dBm/MHz | 要求 | |
| < ((-10.8)*N) 至 (-10.8)*N | <= -47 | <= -30 | 不應超過相對水平或絕對水平，以較大者為準。 |
| ((-10.8)*N) 至 (-9*N) | <= -42 | <= -30 | |
| (-9*N) 至 (-1.5*N) | <= -40 | <= -30 | |
| -1*N | <= -28 | <= -30 | |
| -0.55*N | <= -20 | <= -30 | |
| -0.50*N | 0 | ||
| (-0.5*N) 至 (0*N) | 0 | ||
| 0*N | 0（基準水平） | ||
| (0*N) 至 (0.5*N) | 0 | ||
| +0.50*N | 0 | ||
| +0.55*N | <= -20 | <= -30 | |
| +1*N | <= -28 | <= -30 | |
| (1.5*N) 至 (9*N) | <= -40 | <= -30 | |
| (9*N) 至 ((10.8)*N) | <= -42 | <= -30 | |
| > ((10.8)*N) 至 (10.8)*N | <= -47 | <= -30 | |
| N = 以 MHz 為單位的標稱信道帶寬 | |||

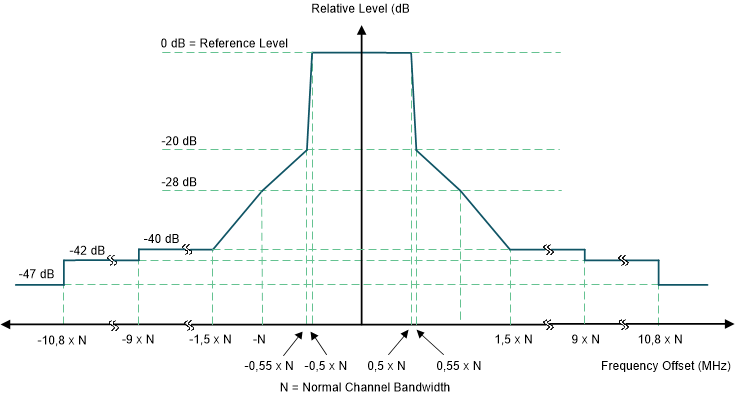

圖 6-1 傳輸頻譜功率屏蔽
