ZHCABS5 November 2021 TLV61046A , TLV61048 , TPS61040 , TPS61041 , TPS61045 , TPS61046 , TPS61085 , TPS61086 , TPS61088 , TPS61089 , TPS61096A , TPS61170 , TPS61175 , TPS61178 , TPS61288
3 適用器件列表和測試結果
根據前面分析的要求，列出了支持外部偏置的中電壓升壓轉換器，并根據表 3-1 中的控制策略進行了劃分。
表 3-1 外部偏置的 MV 升壓列表
| 主控策略 | 輕載控制策略 | 支持外部偏置的器件 |
|---|---|---|
| 固定頻率調制 | 脈沖跳躍模式 | TPS61175(1)、TPS61170 |
| 脈沖頻率調制 | TPS61178(2) | |
| 強制 PWM 模式 | TPS61175(1)、TPS611781(2)、TPS61080、TPS61081 | |
| 準恒定頻率調制 | 脈沖跳躍模式 | TPS61086、TPS61046、TLV61046a、TLV61048、TPS61085 |
| 脈沖頻率調制 | TPS61288、TPS61088、TPS61089 | |
| 強制 PWM 模式 | TPS610891 | |
| 脈沖頻率調制 | 脈沖頻率調制 | TPS61045、TPS61040、TPS61041、TPS61096a |
(1) 當導通時間大于最小值 (60ns) 時，TPS61175 在強制 PWM 模式下工作；而當導通時間被鉗位到最小值時，TPS61175 進入脈沖跳躍模式。
(2) 請勿使用 TPS61178 和 TPS611781 的隔離 MOSFET。
以 TPS61089 為例。圖 3-1、圖 3-2、圖 3-3 和圖 3-4 分別顯示了 CCM 和 DCM 中具有外部偏置和沒有外部偏置的主要波形。當電源 Vin 等于信號 Vin 時，器件沒有區別，所以波形是一樣的。這確保 TPS61089 可用于外部偏置應用。
電源 Vin = 3.6V，Vo = 9V，Io = 1A

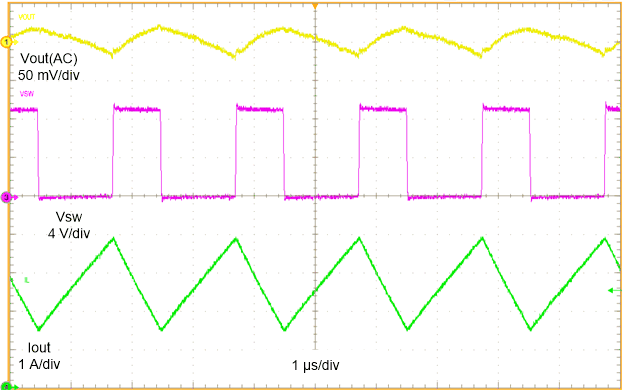

圖 3-1 沒有外部偏置的 TPS61089 CCM 波形
電源 Vin = 信號 Vin = 3.6V，Vo = 9V，Io = 1A

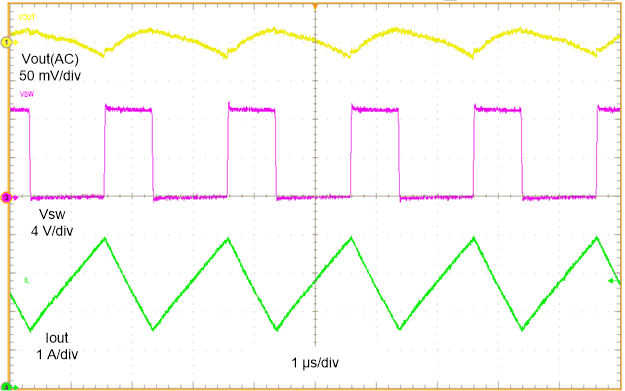

圖 3-2 具有外部偏置的 TPS61089 CCM 波形
電源 Vin = 3.6V，Vo = 9V，Io = 0.2A

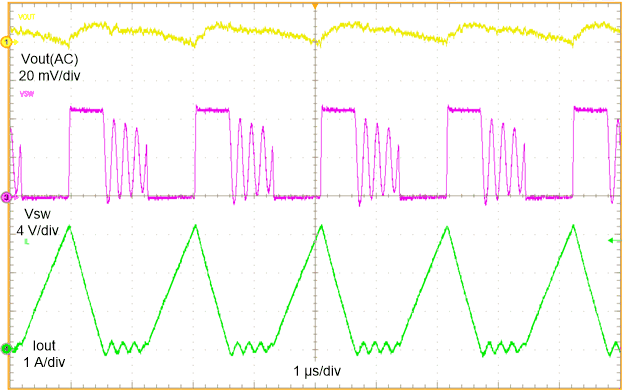

圖 3-3 沒有外部偏置的 TPS61089 DCM 波形
電源 Vin = 信號 Vin = 3.6V，Vo = 9V，Io = 0.2A

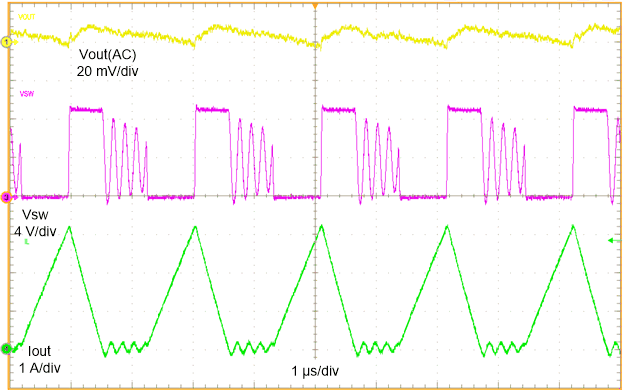

圖 3-4 具有外部偏置的 TPS61089 DCM 波形有外部偏置時，TPS61089 的輸入電壓范圍可以擴展，如前所述。圖 3-5 顯示了當信號 Vin 為3.6V、電源 Vin 僅為 1.5V 時 TPS61089 的波形。與典型應用的 2.7V 最小輸入電壓相比，只要未達到電流限制，該器件就可以在低得多的輸入電壓下工作。

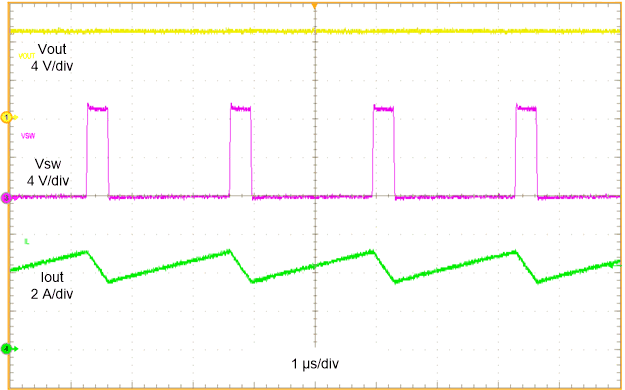

圖 3-5 TPS61089 電源 Vin = 1.5V，信號 Vin = 3.6V，Vo = 9V，Io = 1A
