5 400V 至 12V 直流/直流轉換器中的 UCC27614

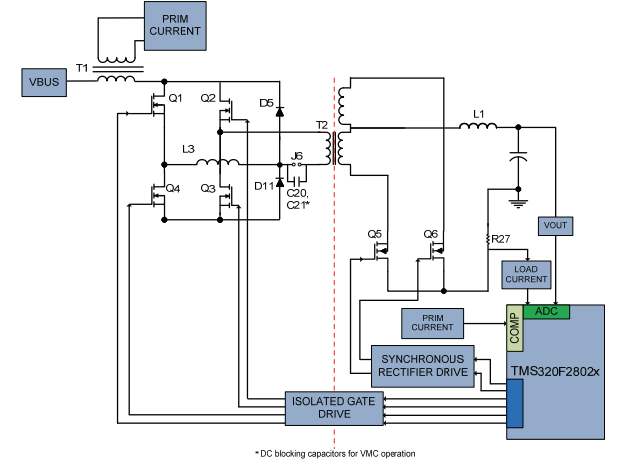

圖 5-1 顯示了 PSFB 電路的簡化方框圖，其中 MOSFET Q1、Q2、Q3 和 Q4 在變壓器 T2 初級側形成相移全橋。Q1 和 Q4 以 50% 的占空比和彼此之間 180 度的相位差進行切換。同樣，Q2 和 Q4 以 50% 的占空比和彼此之間 180 度的相位差進行切換。半橋 Q2–Q3 的 PWM 信號相對于第二半橋 Q1–Q4 的 PWM 信號進行相移。這個相移的數量決定了對角 FET 間的重疊量，這反過來決定了傳輸的能量。

同步整流用于高輸出電流隔離式直流/直流轉換器，其中輸出二極管替換為 MOSFET，以 MOSFET 導通損耗代替二極管正向導通損耗。這是因為 MOSFET 上的壓降 R_DS(on) 明顯小于二極管正向壓降，因此會降低損耗和提高效率。

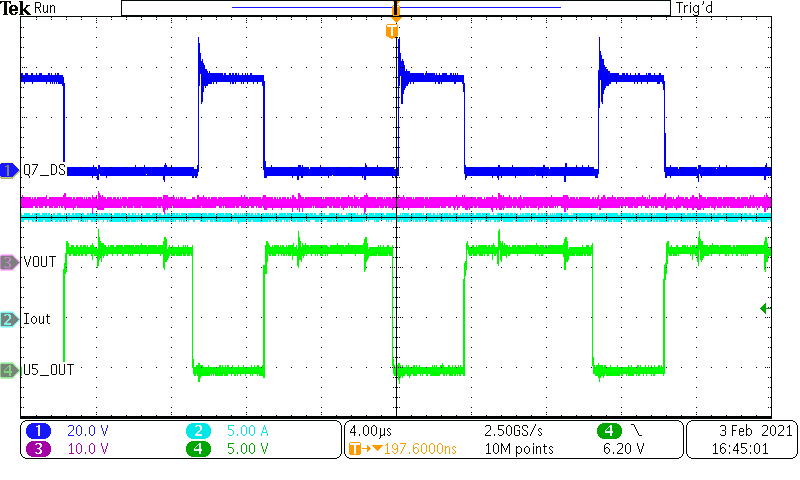

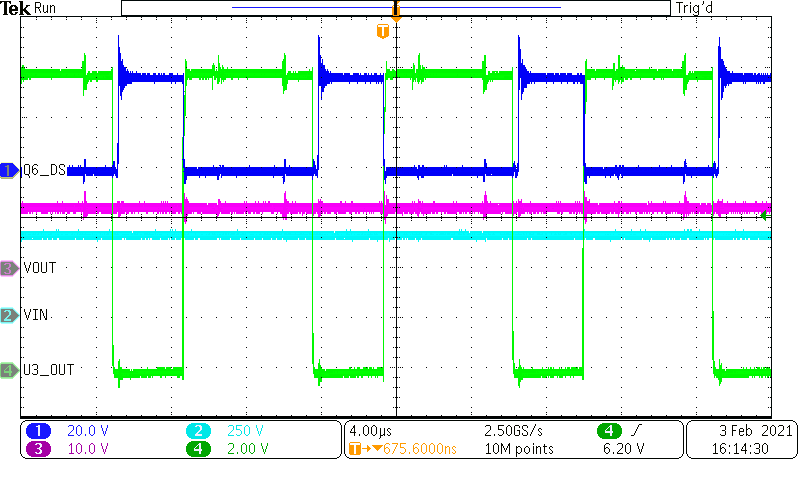

圖 5-2 顯示了轉換器輸入 (400VDC)、輸出 (12VDC)，使用 UCC27614 輸出 (CH4_U5_OUT) 驅動同步整流 MOSFET 以實現高效的 V_DS 開關時間 (CH1)。圖 5-3 顯示了轉換器的輸出電壓和電流，柵極驅動電壓為 12V，用以驅動同步整流 MOSFET。
