另一種更緊湊、更低成本、更易于設計的方法是使用變壓器驅動器。SN6501 便是這樣的變壓器驅動器。SN6501 使用推挽式拓撲來驅動變壓器；旨在實現低成本的小型隔離式直流/直流轉換器。此器件采用微型 SOT23 封裝，高電平初級側可在 5V 電源電壓下驅動高達 350mA 的電流，在 3.3V 電源電壓下驅動高達 150mA 的電流。得益于整流輸出端的低紋波，允許使用小型輸出電容器。這些優勢使得 SN6501 適用于隔離式接口電源。

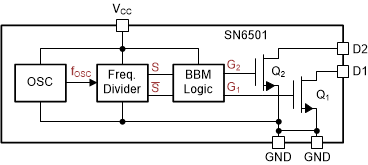

圖 3-1 SN6501 內部方框圖

圖 3-1 所示為 SN6501 內部方框圖，其中包括一個振蕩器、一個分頻器和一個先斷后合 (BBM) 邏輯。BBM 邏輯可輸出兩個互補信號以交替導通和關斷兩個輸出功率晶體管。PSpice 模型仿真（請參閱圖 3-2）顯示了互補推挽波形及 BBM 波形（Vcc 為 5V，變壓器次級側無負載）。

圖 3-2 PSpice 仿真的開關波形和 BBM 波形
