ZHCABQ5A May 2021 – June 2022 TMP116 , TMP117 , TMP1826 , TMP61 , TMP63 , TMP64
2.1 TMP116 和 TMP117
TMP116 的精度顯著優于 B 類 RTD。另外，當與 A 類 RTD 比較時，TMP116 的精度在 –55°C 至 +125°C 的大部分工作溫度范圍內都更高。與 RTD 相比，精度提升的同時還降低了成本，簡化了設計。

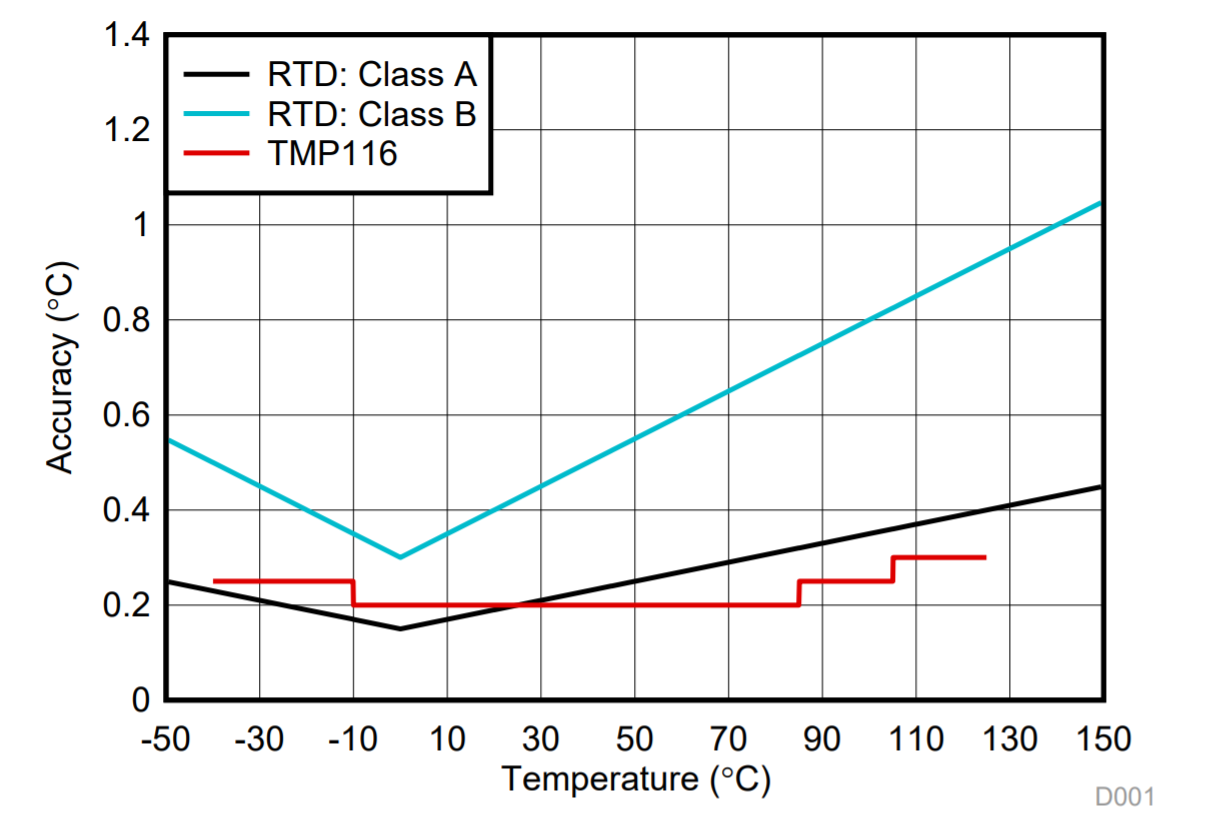

圖 2-1 比較 RTD 和 TMP116 的精度TMP117 是另一款可以替代 RTD 的半導體溫傳感器。TMP117 是一款高精度數字溫度傳感器，可提供 16 位結果，分辨率為 0.0078°C ，在 -20°C 到 +50°C 的溫度范圍內精度高達 ±0.1°C 的精度，無需校準。TMP117 與 I2C 和 SMBus? 接口兼容，具有可編程警報功能，并且在單條總線上支持高達四個器件。表 2-1 顯示了 TMP117 在其工作范圍內的總體精度。
表 2-1 TMP117 在整個溫度范圍內的精度
| 溫度范圍 | 精度 |
|---|---|
| –20°C 至 +50°C | ±0.1°C |
| –40°C 至 +100°C | ±0.2°C |
| –55°C 至 +150°C | ±0.3°C |

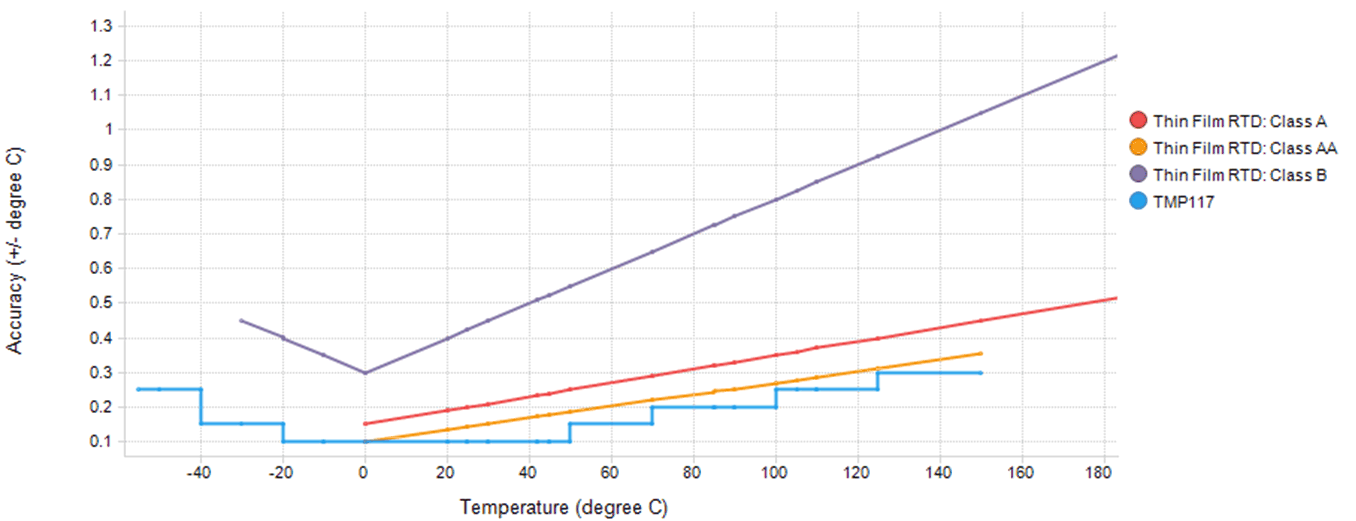

圖 2-2 顯示了在 –55°C 至 +150°C 的工作溫度范圍內，TMP117 與 RTD 的精度對比。從圖 2-2中可以明顯看出， 未校準的 TMP117 具有與 RTD AA 類傳感器相同或更高的精度。請注意，這是兩個器件的原始精度，并且最終系統布局對 TMP117 的影響很小，對 RTD 的傳感器精度影響很大，這是由 ADC 的選擇、信號走線布局和元件容差等諸多參數造成的。
圖 2-2 TMP117 和 RTD 的精度圖表TMP117 在精度上可與 AA 類薄膜 RTD 相媲美，而且功耗僅為 PT100 RTD 的一小部分。與使用 RTD 元件的系統相比，使用 TMP117 的系統需要的元件更少，如 Σ-Δ ADC、可編程增益放大器和 RC 濾波器。
