需要一個輸入電容 C_IN 為輸入電壓源提供本地旁路。低 ESR 輸入電容器非常適合輸入電壓濾波，并更大限度減少對其他電路的干擾。對于大多數應用，建議在 V_IN 到地之間使用 10μF 或 22μF 陶瓷電容器。為了實現更好的輸入電壓濾波，可以無任何限制地增加 C_IN 電容器值。

對于 TPS629210-Q1 的反相降壓/升壓配置，不建議在 V_IN 和 - V_OUT 之間安裝電容器。如果安裝了這樣的電容器，則可提供從 V_IN 到 - V_OUT 的交流路徑。當 V_IN 施加到電路時，從 V_IN 到 - V_OUT 的電容上的這個 dV/dt 會產生一個必須返回到地的電流（輸入電源回路），才能完成其循環。該電流可能流過內部低側 MOSFET 的體二極管和電感器返回到地。流經體二極管會將 SW 引腳和 VOS 引腳拉到 IC 接地以下 0.3V 以上，違反了它們的絕對最大額定值。這種情況可能會損壞 TPS629210-Q1，因此不建議這樣做。因此，不需要或不推薦使用從 V_IN 到 - V_OUT 的電容器。如果存在這樣的電容器 (C_BYP)，則應按照圖 3-1 在輸出端安裝一個肖特基二極管。應進行啟動測試，以確保在施加 V_IN 后，SW 和 VOS 引腳的驅動電壓不會低于 IC 接地 0.3V 以上。

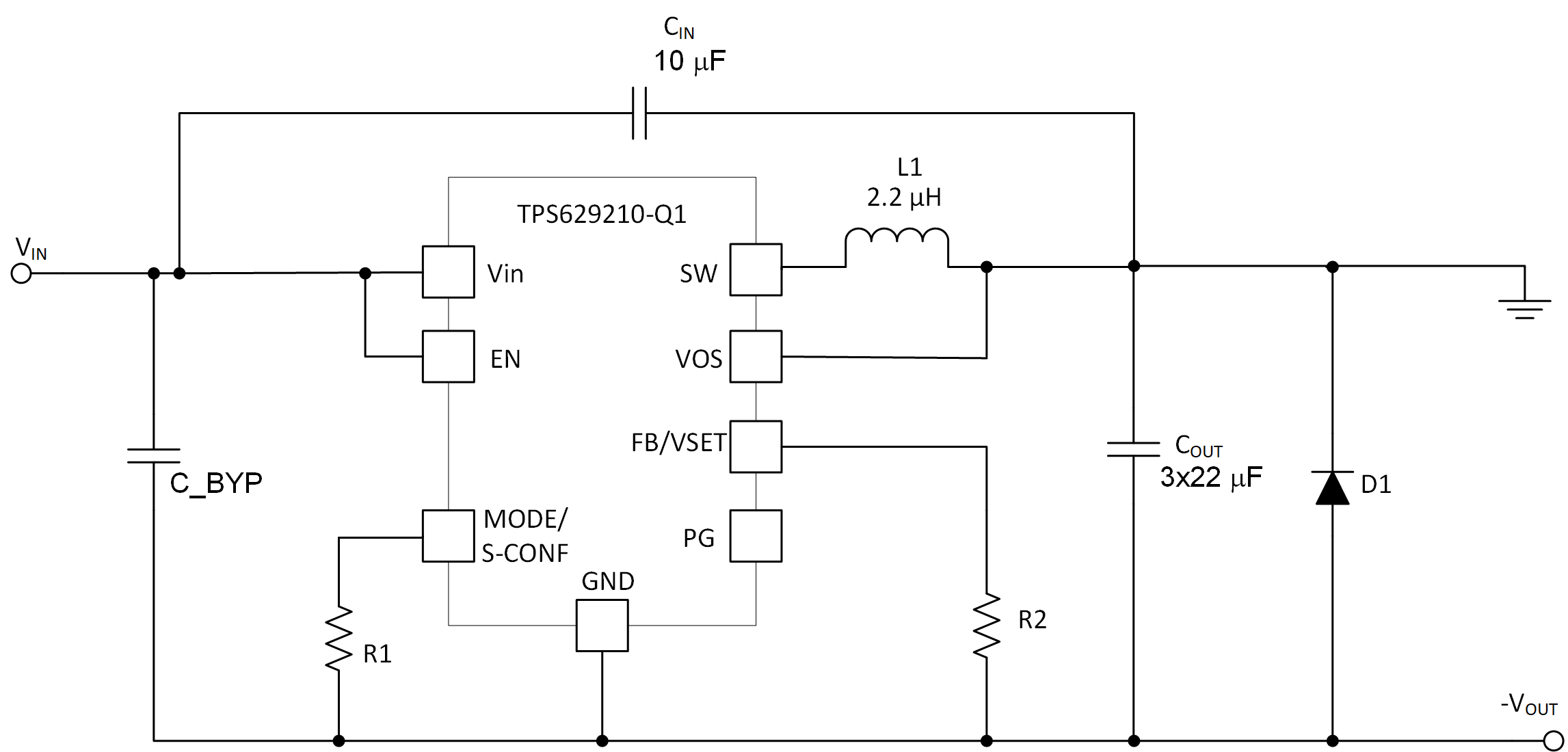

圖 3-1 如果安裝 C_BYP，則需要安裝肖特基 D1
