ZHCABO4 March 2022 TPS629210 , TPS629210-Q1
2.2 MODE/S-CONF 引腳
TPS629210-Q1 具有一個 MODE/S-CONF 引腳，可用于自定義器件行為。請參閱圖 2-2 和圖 2-3 中的原理圖
- 通過以下方法選擇器件配置（開關頻率、內部或外部反饋、輸出放電、強制 PWM 和自動 PFM/PWM 模式）：在該引腳和 -VOUT（IC GND 引腳）之間連接一個電阻器，或直接連接到 VIN 或 -VOUT（IC GND 引腳）。
- 由于電感紋波電流較低，建議將 2.5MHz 開關頻率設置用于反相降壓/升壓應用。設計實例選擇 MODE/S-CONF 電阻為 27.4 k，配置內部反饋、2.5MHz 開關頻率、具有 AEE 的自動 PFM/PWM，啟用輸出放電。
- 請注意，當使用 2.2uH 電感和 1MHz 開關頻率時，最大輸出電流會降低。對于 1MHz 開關頻率配置，強烈建議使用 3.3uH 或更大的電感，否則必須特別注意確保半紋波電流不會在空載條件下觸發負電流限制。
- 動態 MODE 選項是一項高級功能，使 MODE/S-CONF 引腳在運行期間能夠在強制 PWM 和自動 PFM/PWM 之間主動切換。如果器件進入省電模式 (DCM)，此功能可為用戶提供控制選項。在反相降壓/升壓拓?fù)渲校琕IN 為高電平，-VOUT 為低電平，但這只能通過在 VIN 和 -VOUT 之間驅動 MODE/S-CONF 引腳來實現。這可以通過用于驅動 EN 引腳高電平和低電平的相同類型的電路來完成，如圖 2-1 所示
- 圖 2-3 所示的外部反饋配置，其中 MODE/S-CONF 引腳可直接連接到 -VOUT，以配置為 2.5MHz 開關頻率、帶 AEE 的自動 PFM/PWM，啟用輸出放電。

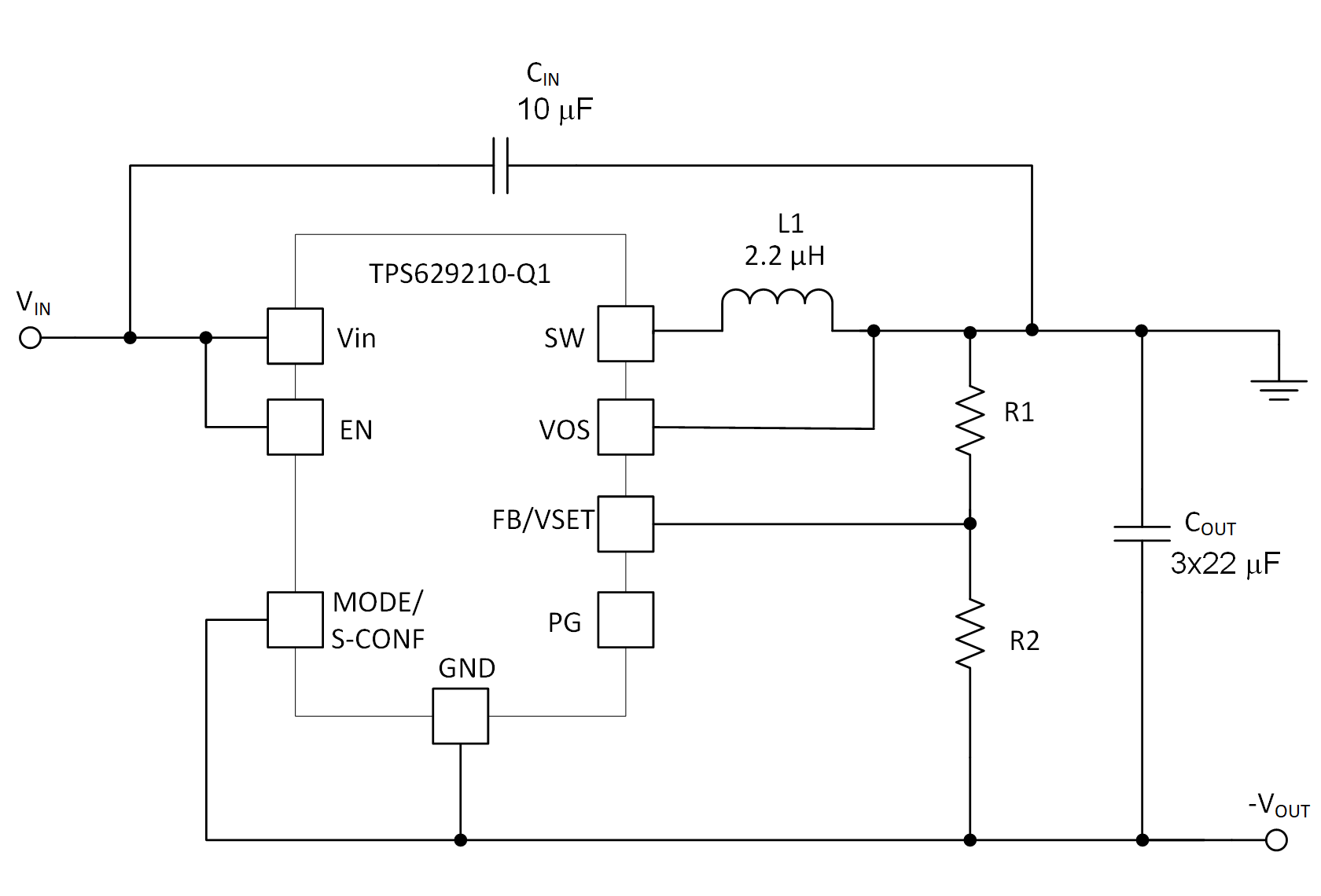

圖 2-3 具有 2.5MHz 開關頻率和自動 PFM/PWM 的外部反饋
