ZHCABO4 March 2022 TPS629210 , TPS629210-Q1
6 典型性能和波形
圖 6-1 所示的應用電路用于生成典型性能數據。L1 是來自 Coilcraft 的 2.2μH 電感器，而使用的是 2.2μH XGL3530-222MEC。輸出電容器使用 3x22μF、10V、0603、X5R 陶瓷電容器。輸入電容器采用 10μF、25V、0603、X5R。除非另有說明，否則 VIN = 12V、VOUT = –3.3V，IOUT=0A 至 0.76A，2.5MHz，自動 PFM/PWM，內部反饋 (VSET)。

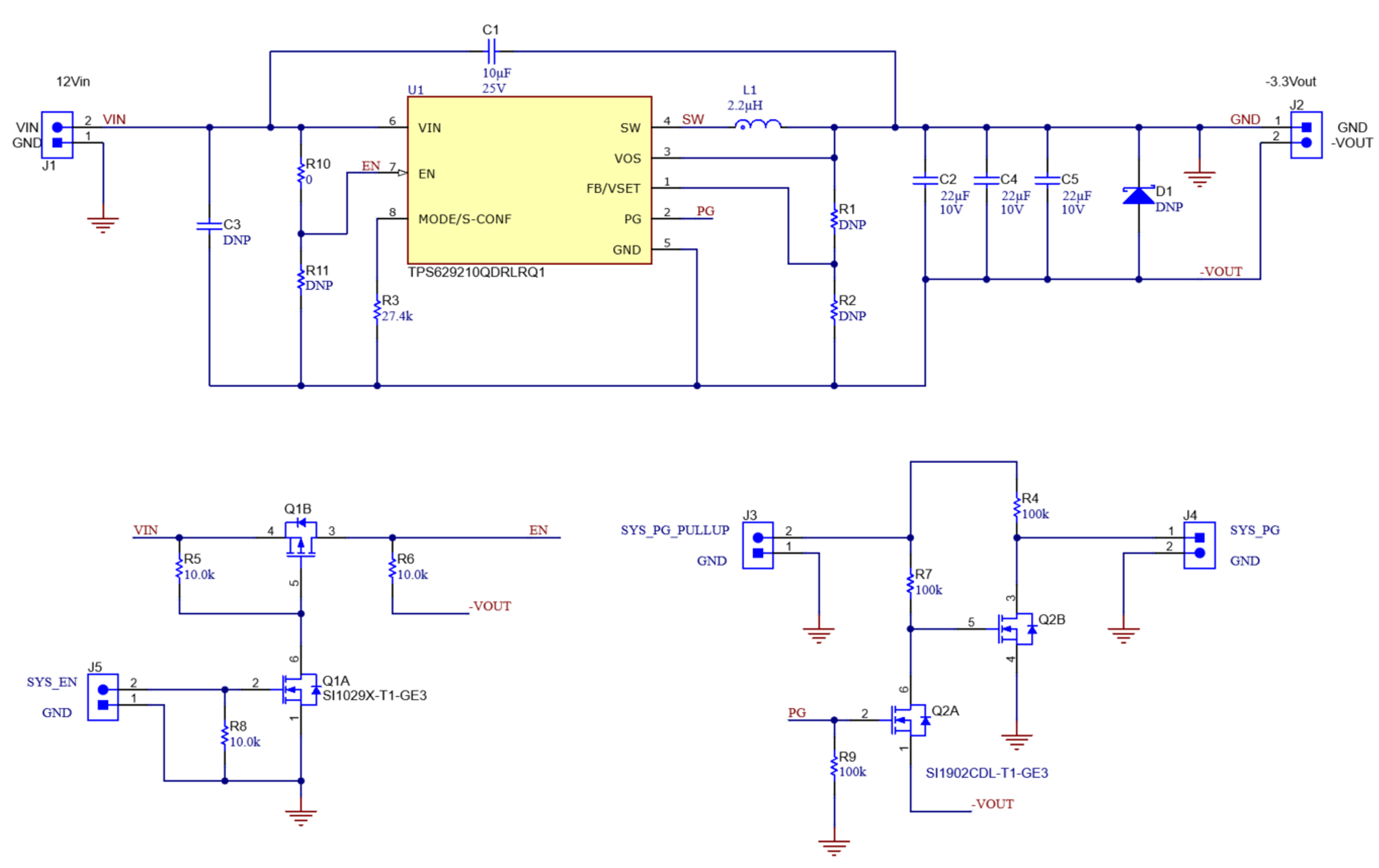

圖 6-1 測試電路的原理圖

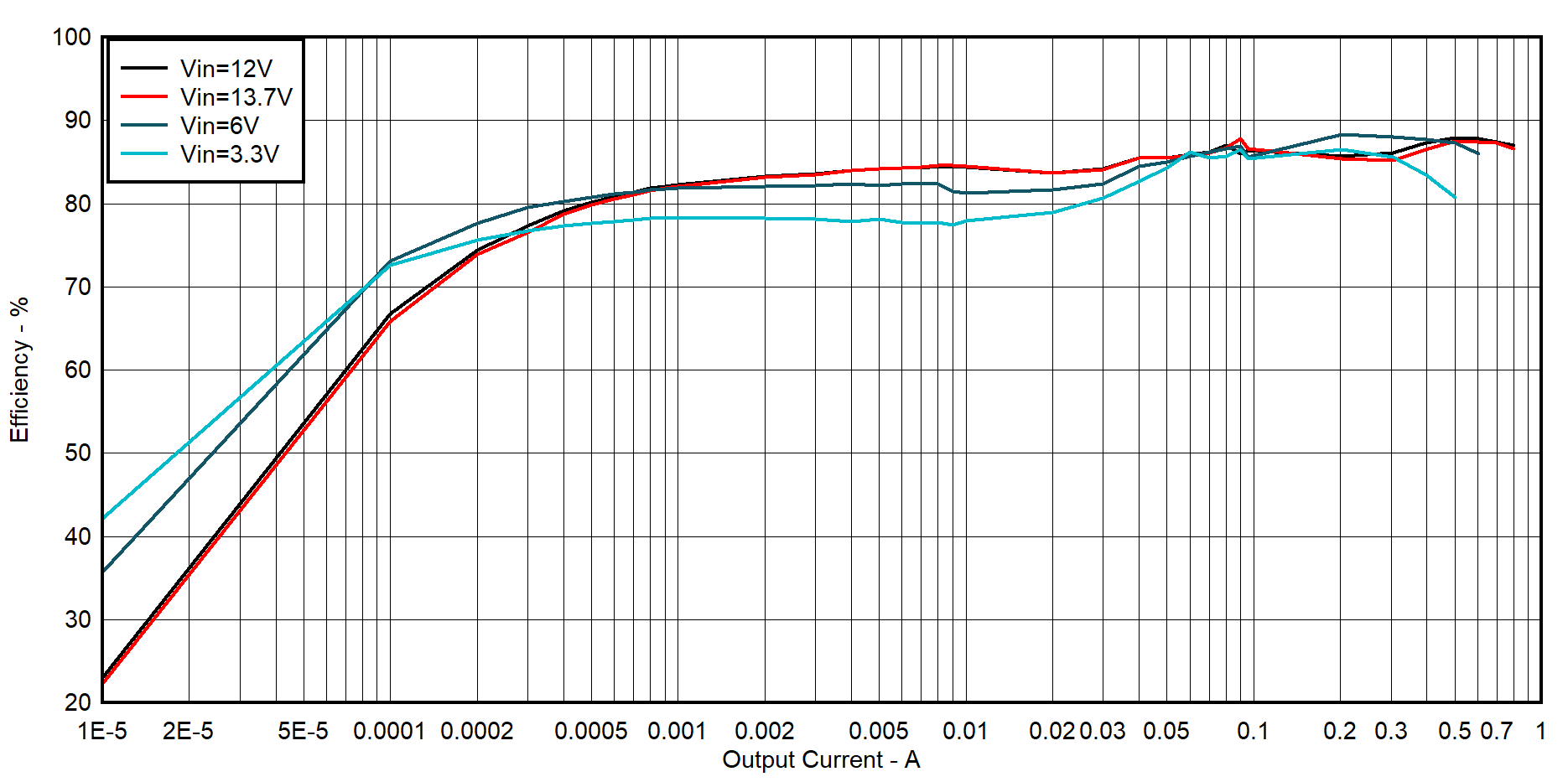

圖 6-2 VOUT = –3.3V 時的效率

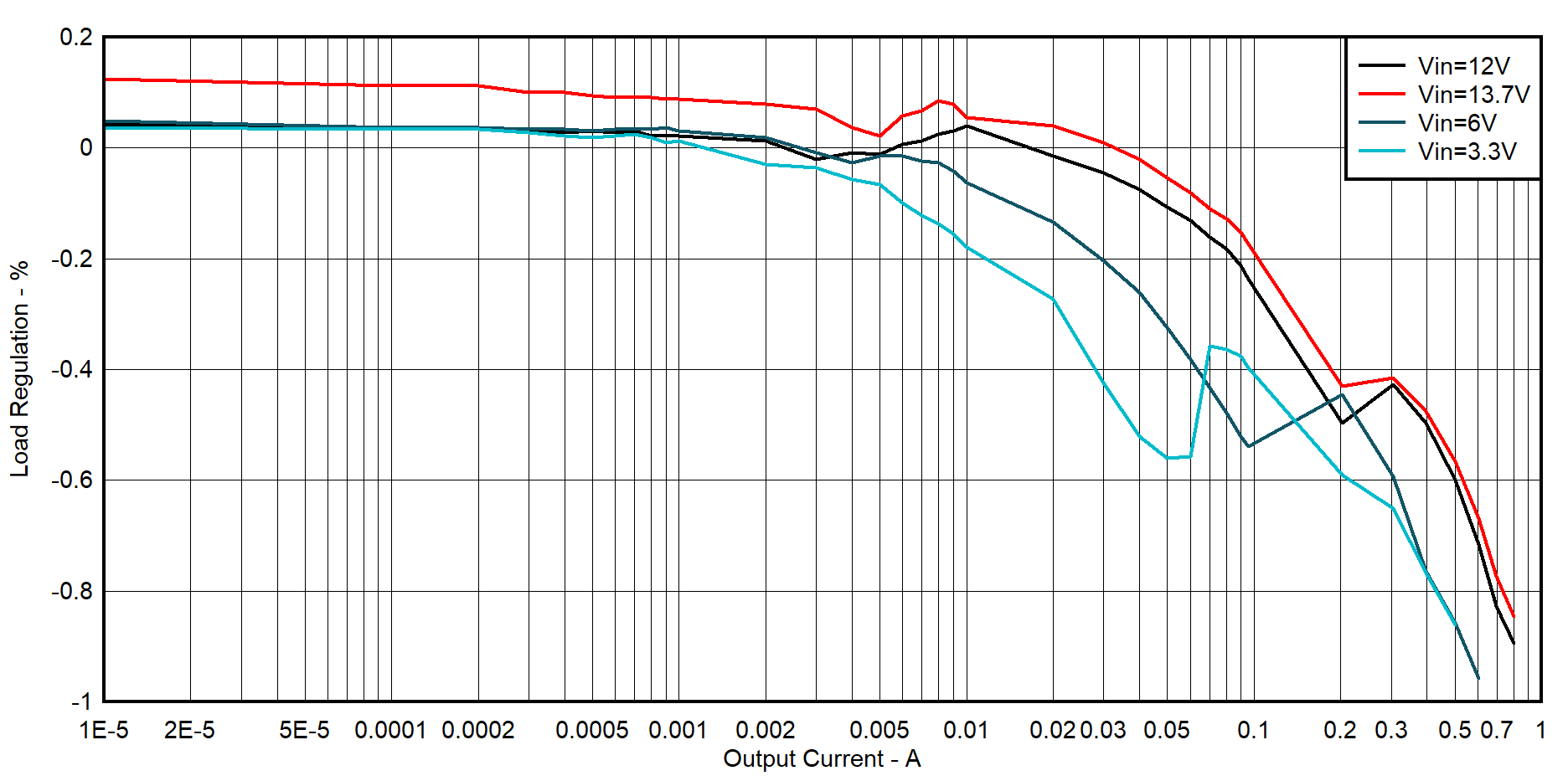

圖 6-3 VOUT = –3.3V 時的負載調節

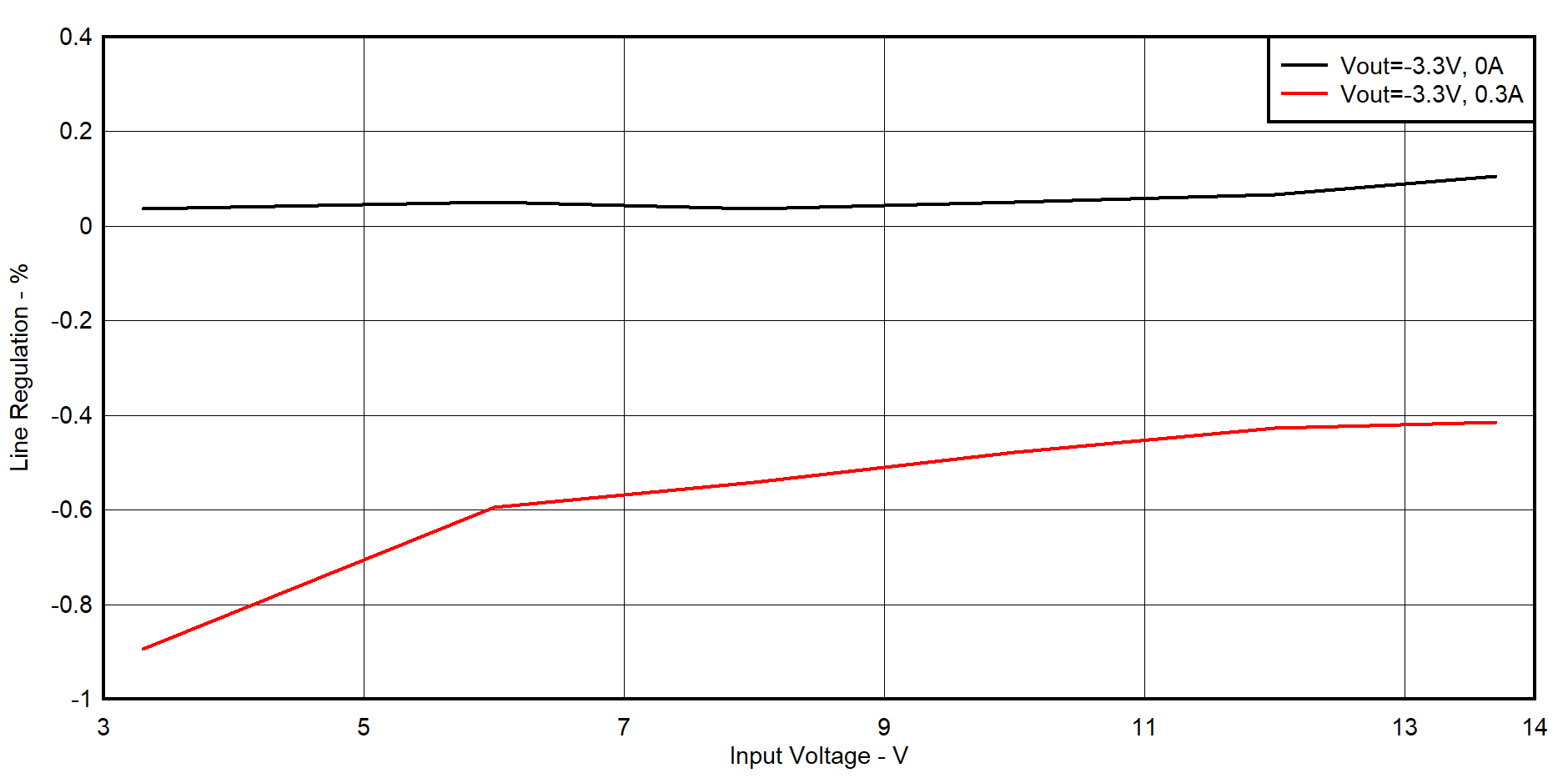

圖 6-4 VOUT = –3.3V、IOUT = 0A 和 0.3A 時的線路調節

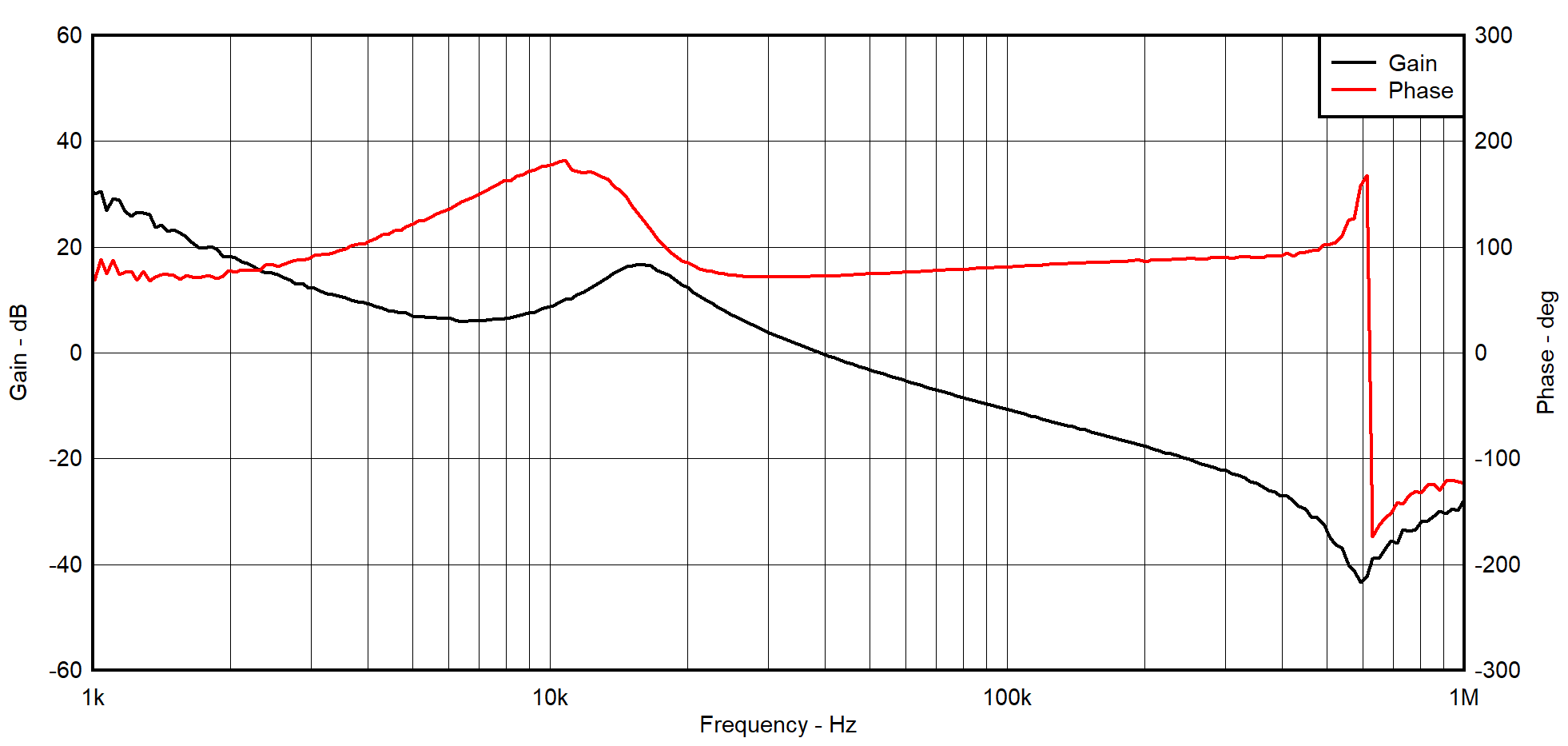

圖 6-5 VIN =12V、VOUT = –3.3V、IOUT = 0.5A 時的環路響應

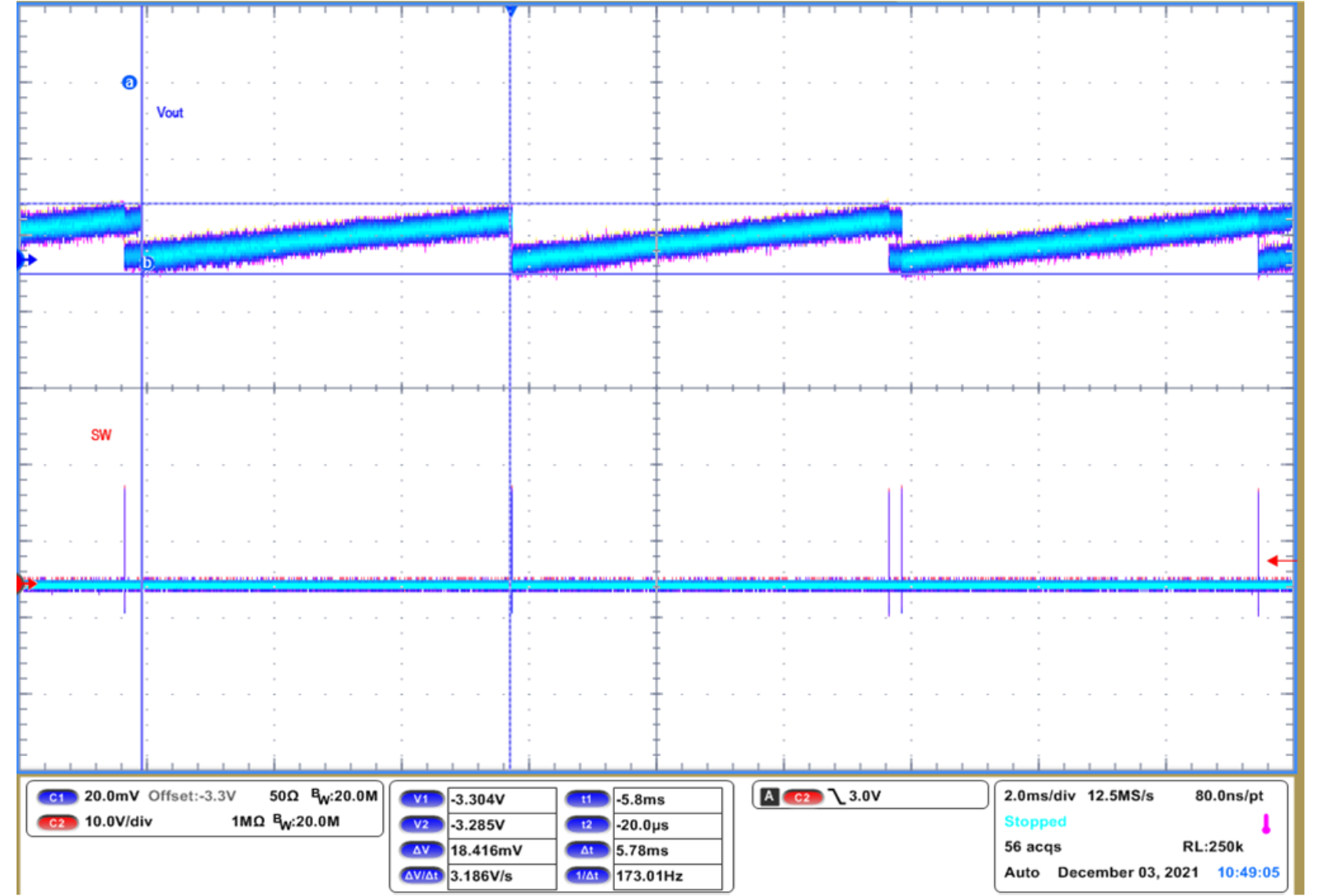

圖 6-6 VIN = 12V、VOUT = -3.3V、IOUT = 0A 時的輸出電壓波紋

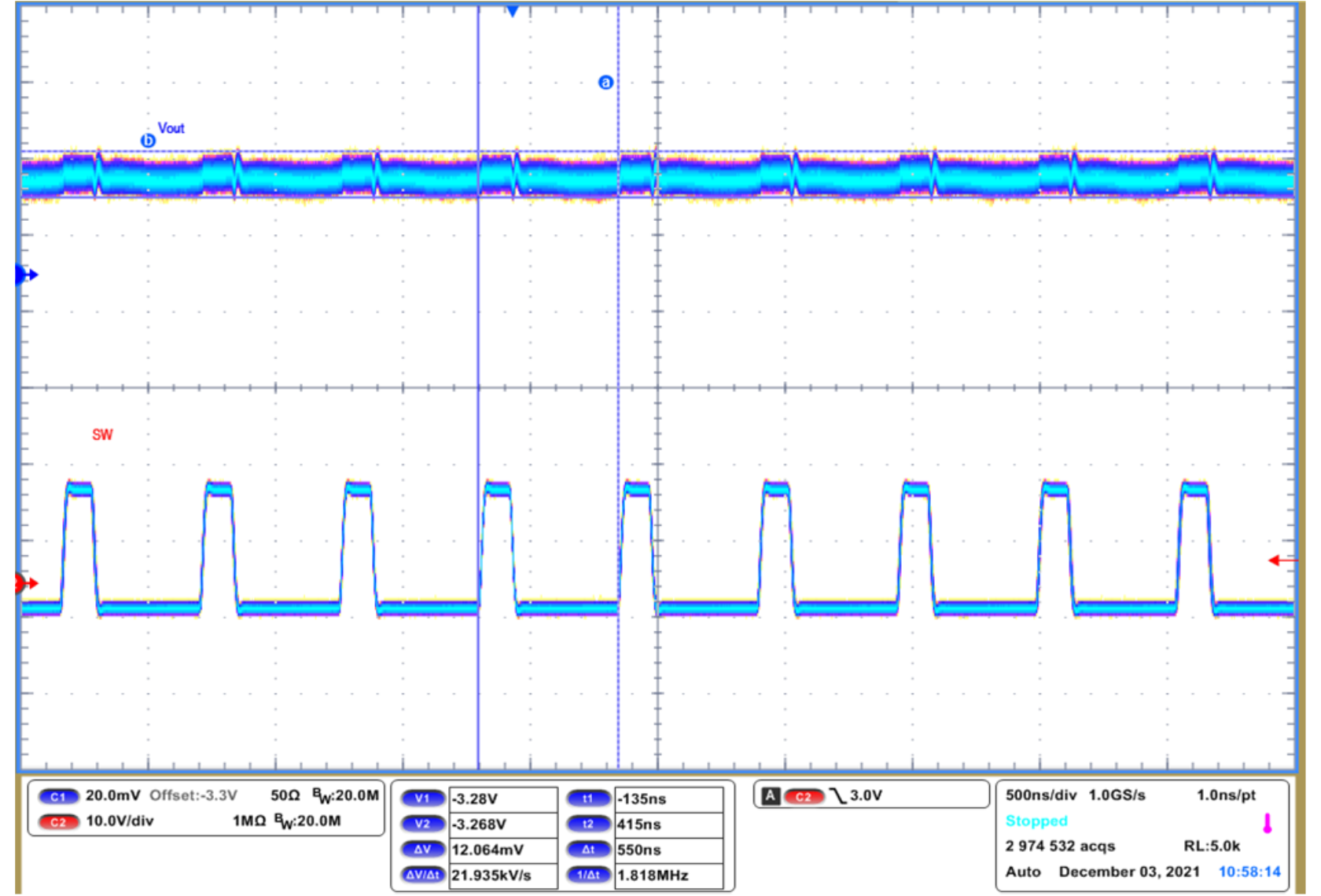

圖 6-7 VIN = 12V、VOUT = -3.3V、IOUT = 0.5A 時的輸出電壓波紋

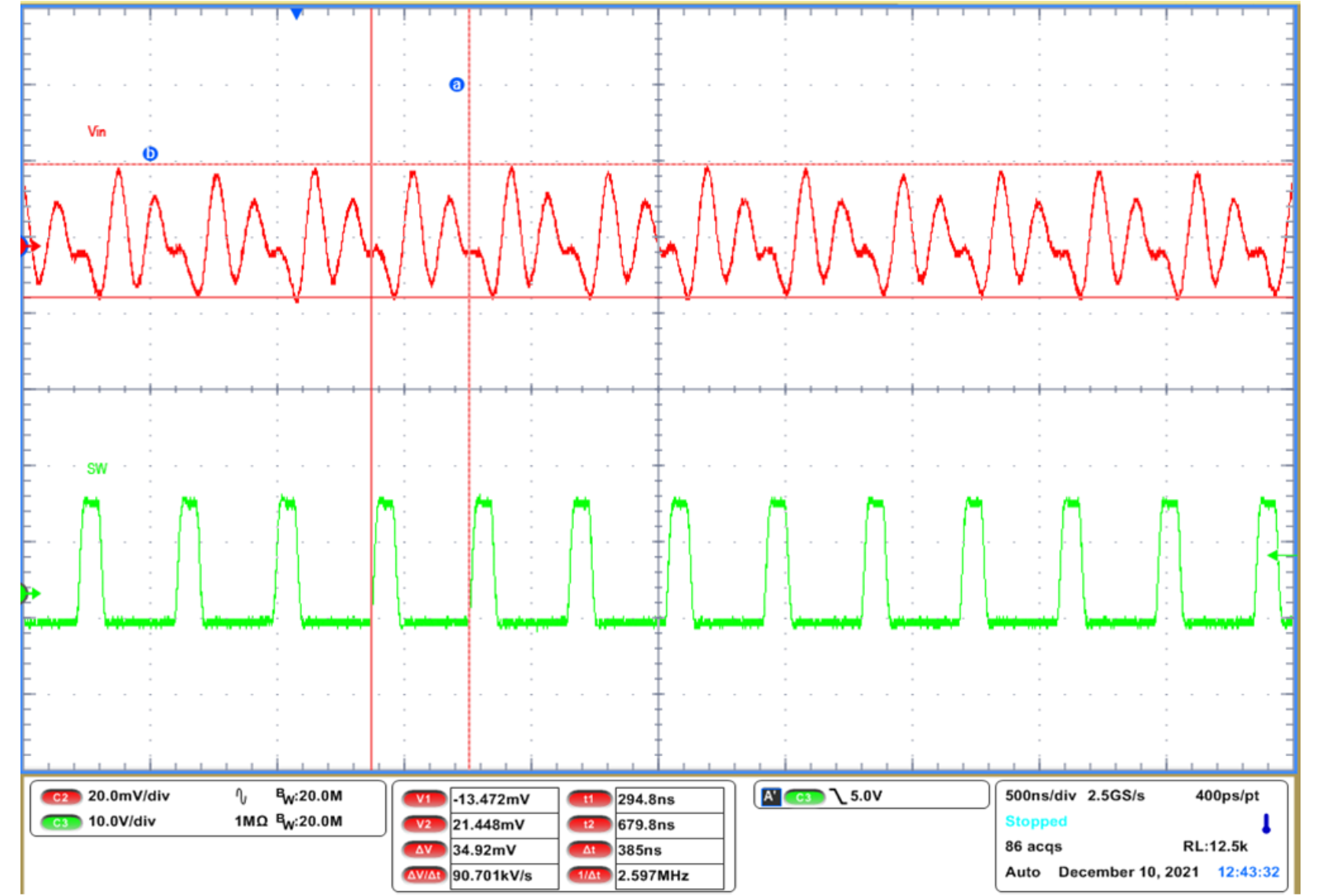

圖 6-8 VIN = 12V、VOUT = -3.3V、IOUT = 0.5A 時的輸入電壓波紋
圖 6-9 VIN = 12V、VOUT = -3.3V、IOUT = 0.5A 時的使能啟動
圖 6-10 VIN = 12V、VOUT = -3.3V、IOUT = 0.5A 時的使能關斷

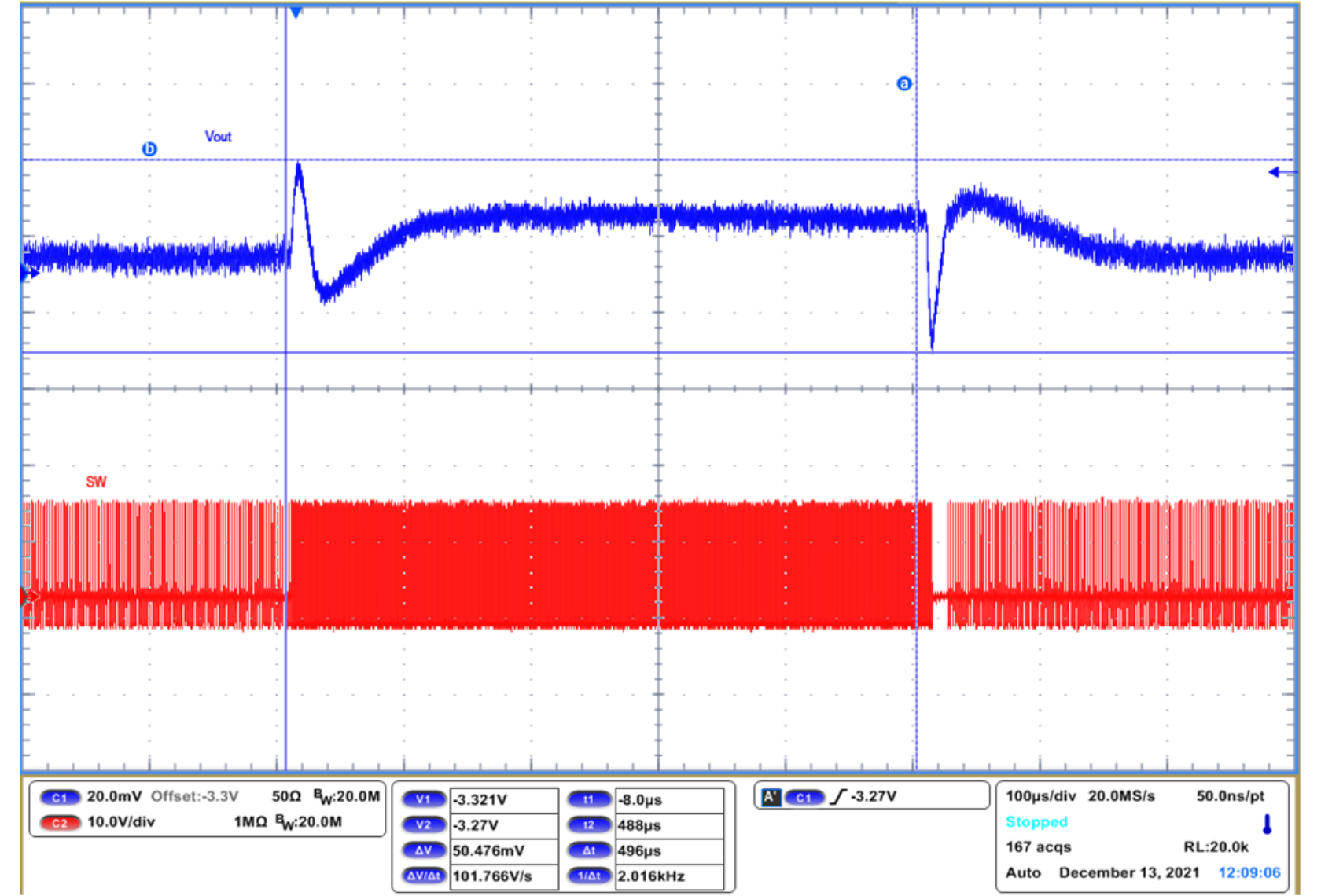

圖 6-11 VIN = 12V、VOUT = -3.3V、IOUT = 0.1A 至 0.6A、壓擺率為 1A/μs 時的負載瞬態

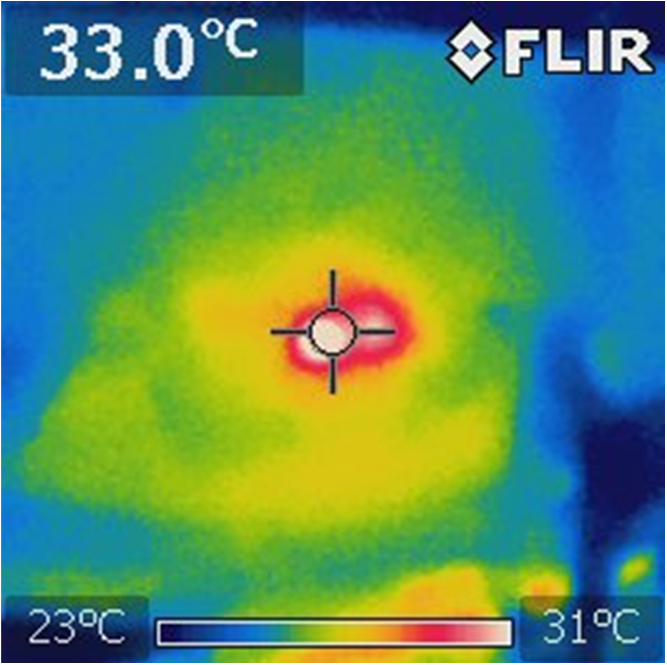

圖 6-12 VIN = 12V、VOUT =-3.3V、IOUT = 0.76A、浸泡 10 分鐘時的熱性能
