3 60V 容差測試

對于 SELV 系統，高側開關可以在開啟和關閉狀態下使用高達 60V 的總線電壓進行保護和自我保護。在以下示例中測試和檢查這兩種狀態。

第一種情況是，當器件處于開啟狀態并且總線電壓從標稱 24V 上升到 60V 時。在這種情況下，TPS272C45C 的過壓保護將被觸發，自保護和故障指示如圖 3-1 進行驗證。當電源電壓 VS 以 10V/ms 從 24V 上升到 60V 時，F(xiàn)AULT 信號被觸發并且 FET 在低于 50V 時自動關閉。

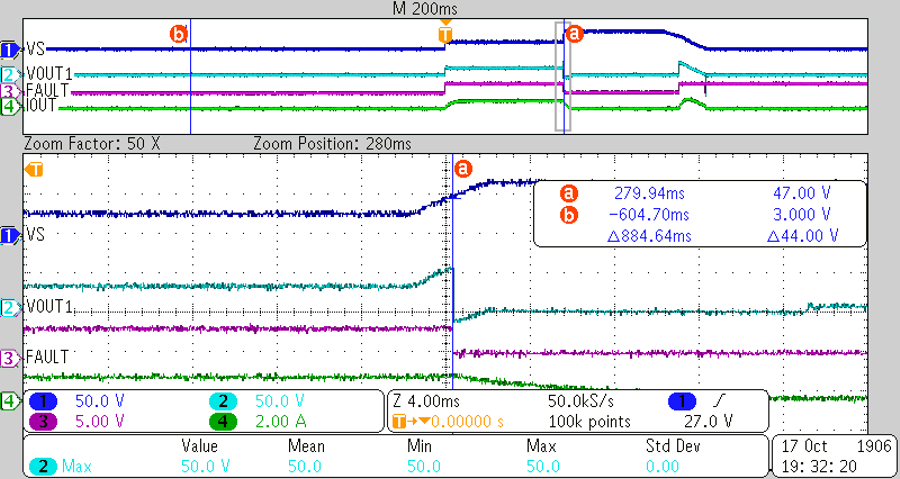

圖 3-1 通過電源斜升在開啟狀態期間實現過壓保護

第二種情況是輸入為 60V，器件從關閉狀態轉換為開啟狀態。在這種情況下，F(xiàn)ET 應保持關閉，并且器件不應損壞。圖 3-2 驗證了器件在總線電壓為 60V 時接收到 ON 信號的操作。當 EN 信號升高而 FET 的輸出在整個瞬態事件期間保持關閉時，將觸發 FAULT 信號。

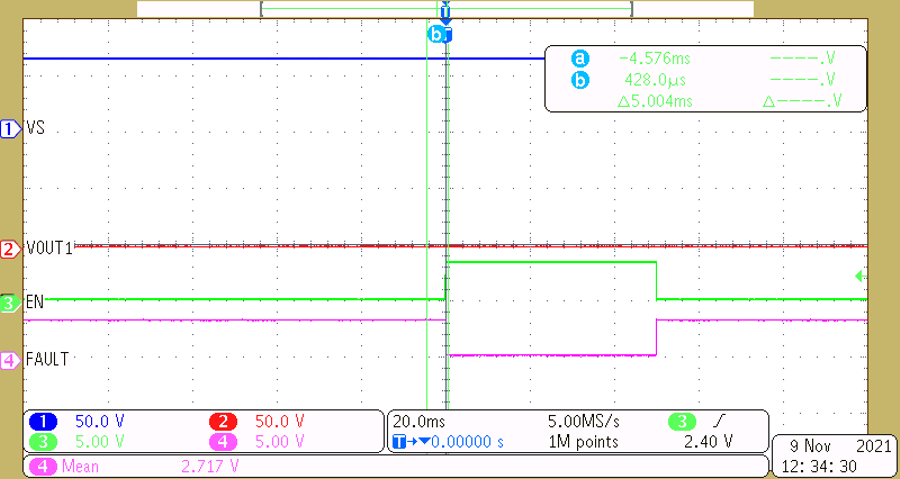

圖 3-2 通過在 60V 下切換開關實現過壓保護
