4 浪涌測試結果

已對 TPS272C45C 進行了浪涌測試，以確保器件的穩健性。圖 4-1 中展示的浪涌波形遵循 IEC61000-4-5 標準，電壓為 1kV，阻抗為 42Ω。42Ω 阻抗代表所有其他線路與 GND 之間的阻抗，參見適用于 TI 保護器件的 TI IEC 61000-4-x 測試 應用報告。

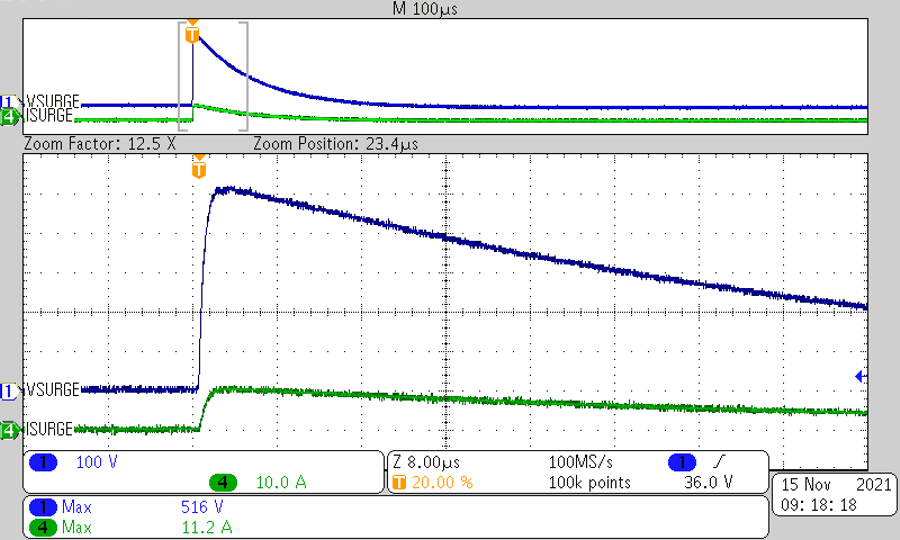

圖 4-1 阻性負載的浪涌波形

VS 和 VOUT 都進行了正負浪涌，兩種浪涌測試設置如圖 4-2 和圖 4-3 所示。

首先，正浪涌施加在 24V VS 上，兩個通道的 EN 為高電平，輸出端連接一個 12Ω 負載。波形如圖 4-4 所示。VS 在浪涌事件期間被 VS 對 GND TVS 二極管 D2 鉗位，它將吸收大部分浪涌能量。浪涌后器件恢復正常運行。

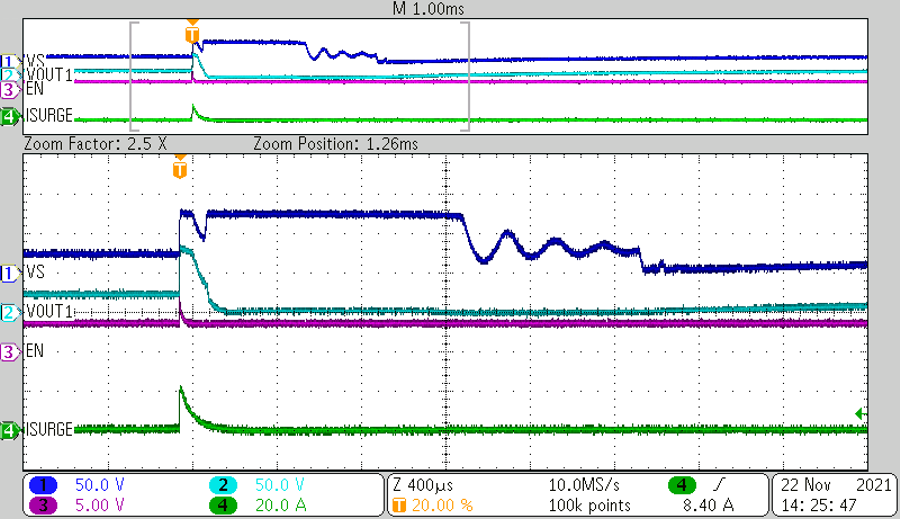

圖 4-4 VS 上施加正浪涌的波形

第二個測試涉及使用相同設置對 VS 施加負浪涌。生成的波形如圖 4-5 所示。在本例中，VS 到 GND 二極管 D2 導通，并在負浪涌期間將 VS 保持在地電平。器件按預期運行，并在 VS 恢復后繼續運行。

圖 4-5 VS 上施加負浪涌的波形

現在轉到圖 4-3 所示的測試設置，在 VOUT 處施加浪涌，輸入為 24V，EN 為高電平，12Ω 連接到負載。圖 4-6 顯示了施加正浪涌時產生的波形。在浪涌期間，體二極管將導通，從 VS 到 GND 的二極管將鉗制 VS 電壓。隨著電流在去耦電感中持續流動，Vs 處的電壓將在短時間內保持高電平，并緩慢恢復。

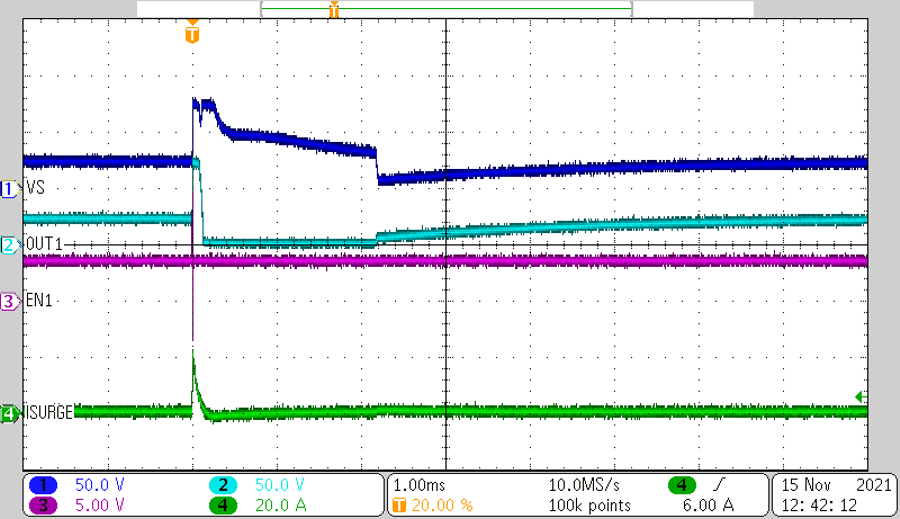

圖 4-6 在 EN 為高電平時在 VOUT 施加正浪涌的波形

圖 4-7 顯示了對 VOUT 施加負浪涌時產生的波形。VS 到 GND TVS 二極管導通，將 VS 帶到 GND 電平。浪涌脈沖結束后，電源和 FET 操作恢復正常運行。

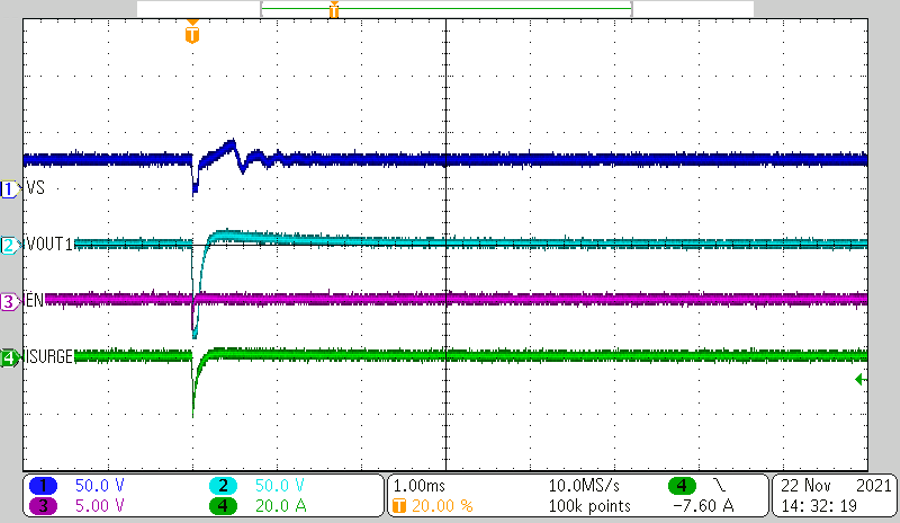

圖 4-7 在 EN 為高電平時在 VOUT 施加負浪涌的波形

當 EN 為低電平時，在 VOUT 處執行相同的浪涌測試。在 VOUT 出現正浪涌時，圖 4-8 顯示了從 VOUT 到 VS 的 TVS 二極管正在導通，然后 VS 電壓被另一個 TVS 二極管鉗位。浪涌事件后器件保持關閉狀態。

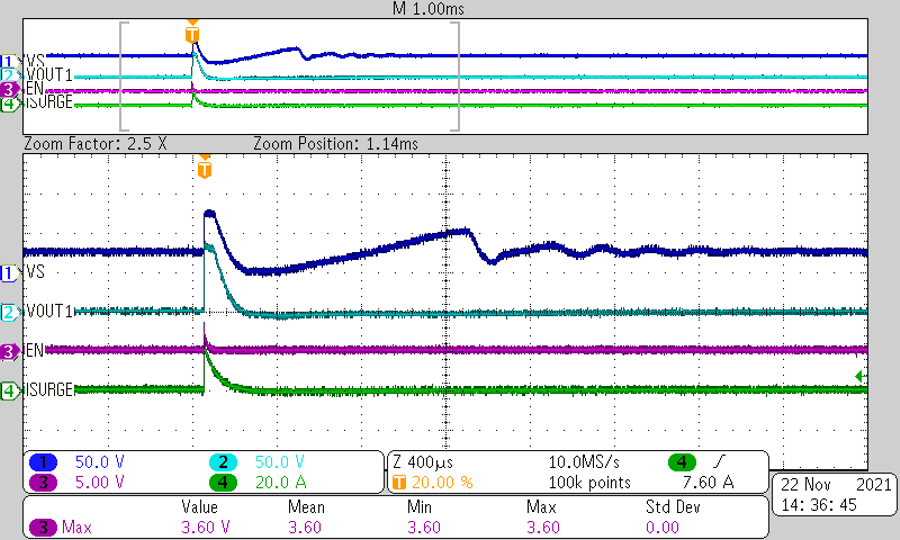

圖 4-8 在 EN 為低電平時在 VOUT 施加正浪涌的波形

當負浪涌施加在 VOUT 且 EN 為低電平時，圖 4-9 顯示了 VS 至 GND 二極管導通且 VS 至 VOUT 二極管鉗位的行為。器件在浪涌脈沖后按預期保持關閉狀態。

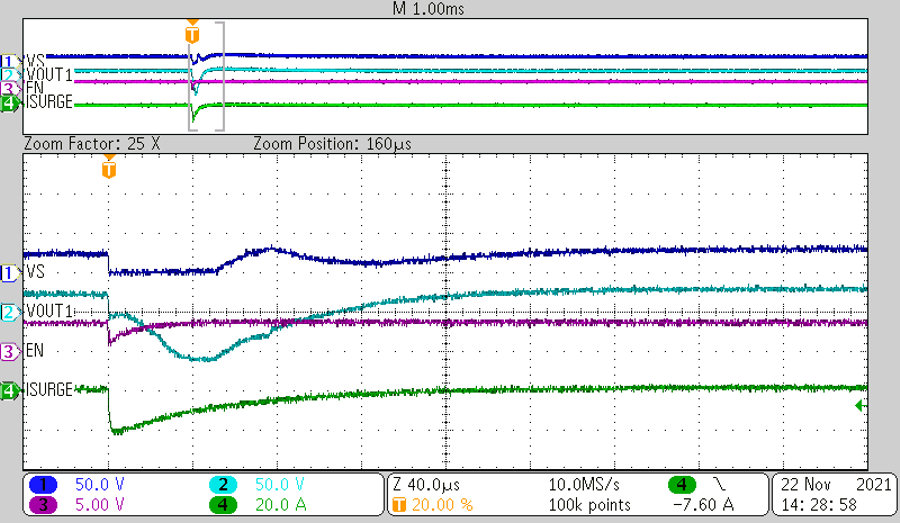

圖 4-9 在 EN 為低電平時在 VOUT 施加負浪涌的波形
