5 電感負載測試

繼電器和螺線管等電感負載通常用于工業應用中，參見如何利用智能高側開關驅動電阻、電感、電容和照明負載 應用手冊。本節測試了 TPS272C45C 通過重復開關驅動感性負載的能力。在感性負載的關斷階段，存儲在負載中的能量需要消散，器件需要承受輸出端的負電壓以及由于重復開關而導致的高熱耗散。

對于測試設置，在輸入端施加 24V 電壓，并使用一個 1H 電感器作為負載。調整輸入信號的占空比，使關斷電流為 500mA 和 2A。感性負載的開關轉換以 1Hz 重復 6000 個周期。

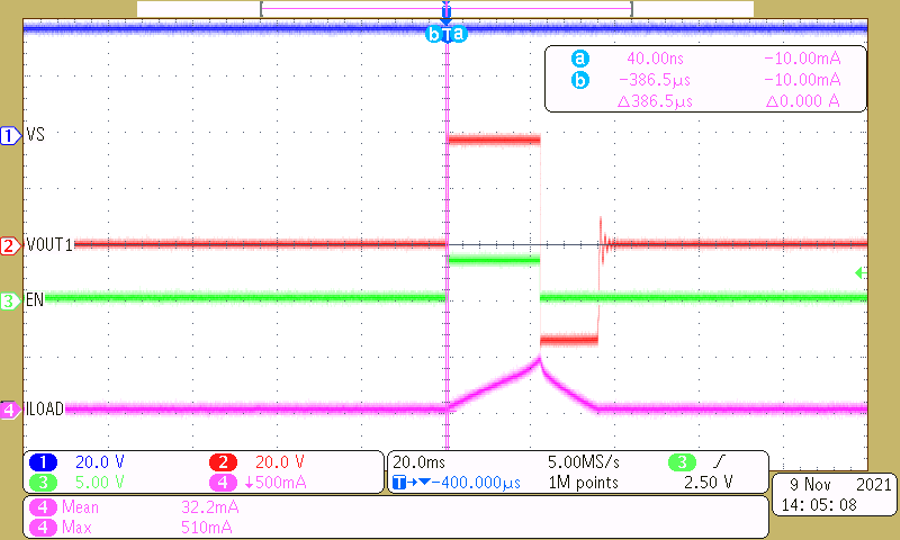

500mA 關斷電流下的開關轉換波形如圖 5-1 所示。關斷時的輸出電壓由 VS 至 VOUT TVS 二極管鉗位，確保器件兩端的電壓低于最大額定值。隨著輸出端的負電壓，電感器快速放電，之后輸出穩定為零。經過 6000 個開關周期后，該器件正常工作。

圖 5-1 500mA 關斷電流下的感應開關轉換波形

圖 5-2 顯示了具有較長占空比的 2A 關斷電流。該行為類似于 500mA 的情況，并且器件在 6000 個周期后運行不會出現任何問題。

圖 5-2 2A 關斷電流下的感應開關轉換波形
