15 600W FSFB 詳細的原理圖和測試數據

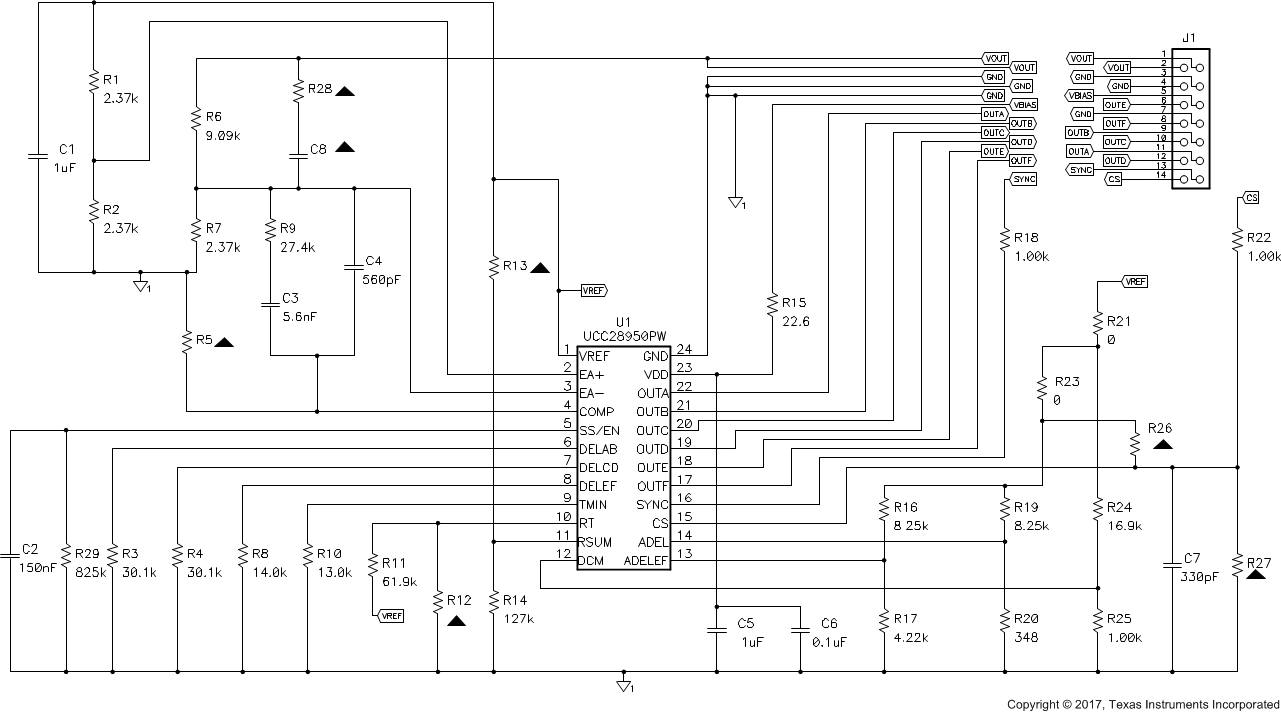

圖 15-1 子板原理圖黑色三角形表示未填充。
建議使用 RCD 鉗位來保護輸出同步 FET 免受開關節點振鈴引起的過壓。該 RCD 鉗位由二極管 D4、D6、電阻器 R6、R8 和 R9 以及電容器 C1 構成。
VIN = 390V，IOUT = 5A 時的全橋柵極驅動器和主開關節點（QBd 和 QDd）。
VIN = 390V，IOUT = 10A 時的全橋柵極驅動器和開關節點
開關節點 QBd/Q4d 為谷底開關，節點 QDd/Q3d 實現了 ZVS。開關節點 QDd/Q3d 在 QBd/Q4d 之前獲得 ZVS 的情況并不少見。這是因為在 QDd/Q3d 開關節點電壓轉換期間，反射輸出電流為開關節點的 LC 振蕩電路提供即時能量。其中，在 QBd/Q4d 開關節點轉換處，初級電路已被 H 橋中的高側或低側 FET 短路。此轉換取決于 LS 和 LLK 中存儲的能量，以在開關節點 QBd/Q4d 處為 LC 振蕩電路提供能量，從而延長實現 ZVS 的時間。
VIN = 390V，IOUT = 25A 時的全橋柵極驅動器和開關節點
當轉換器在 25A 下運行時，這兩個開關節點都在零電壓開關 (ZVS) 下運行。此外值得一提的是，在柵極驅動器開關期間，并沒有出現柵極米勒平坦區的跡象。這很有道理，因為在柵極驅動器轉換之前，跨 FET QA 至 QD 的漏極和源極的電壓已經轉換。
VIN = 390V，IOUT = 50A 時的全橋柵極驅動器和開關節點
ZVS 保持在 50% 到 100% 的輸出功率。
