2.7 基準測試結果
采集完所有數據后，評估結果是否有意義，并盡可能找到不一致的原因。理想情況下，根據初步設計階段中計算的閾值界限，所有數據都在預期測量范圍內。可以在類似于圖 2-20 的圖中評估此類數據。
圖 2-20 可接受的測量范圍
圖 2-21 顯示了三個電路板累積的結果，每個電路板都有一個基于 DRV5033FA 的翹板開關、一個基于 DRV5033AJ 的翹板開關和一個基于 DRV5033ZE 的翹板開關。每個翹板都有兩個霍爾效應開關。請注意，一些測量閾值不在計算器工具建議的界限內。當只考慮霍爾效應開關變化和溫度漂移，并且 PCB 和翹板開關結構的公差較為寬松時，預計會發生這種情況。當 x、y 和 z 的合理偏移為 0.5mm 時，重新計算 BOP 最大閾值后，請注意記錄的測量不會過于不合理。誤差源 部分探討了各種誤差源，并嘗試對其影響進行量化。

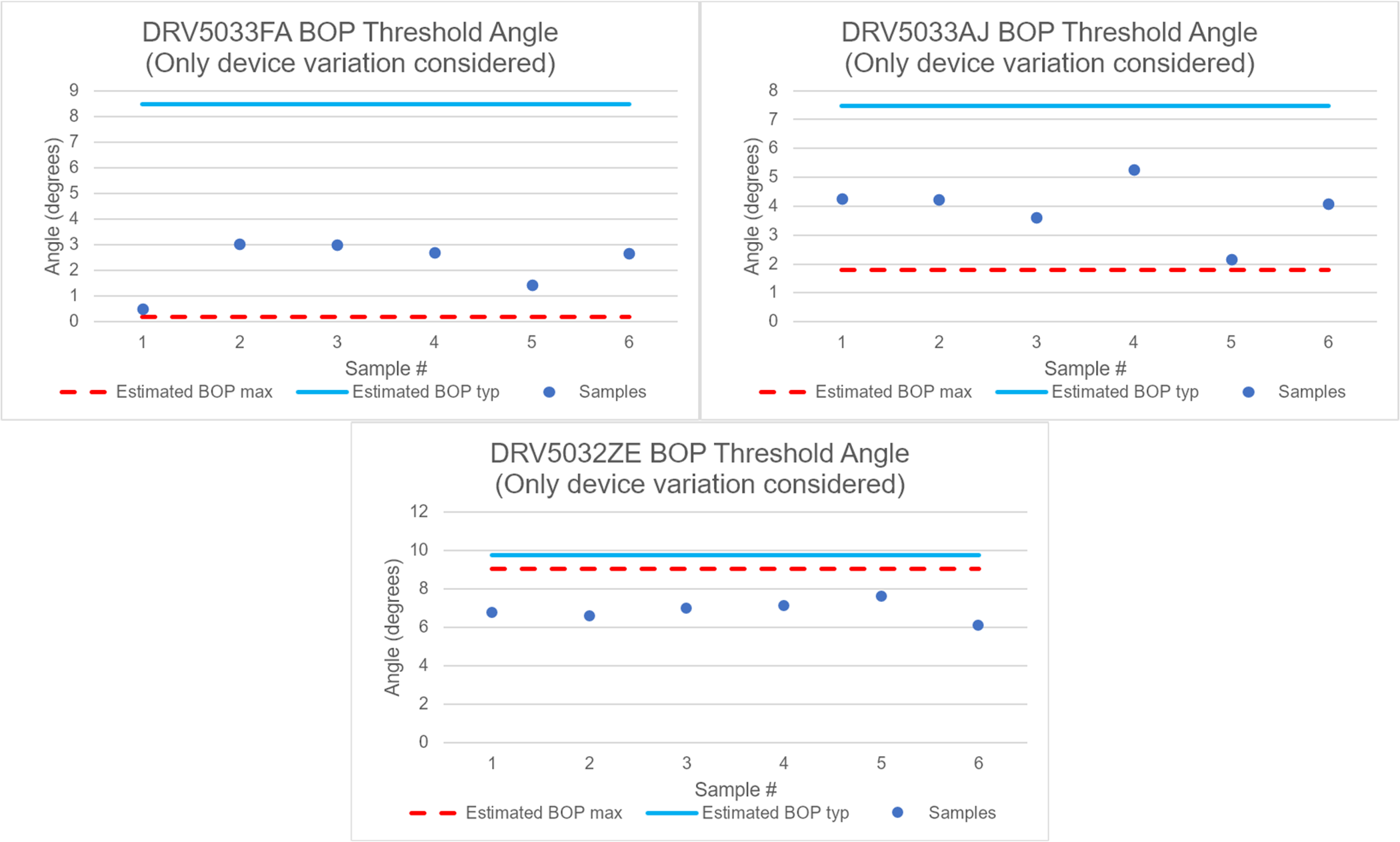

圖 2-21 基準測試結果與理想期望之間的關系

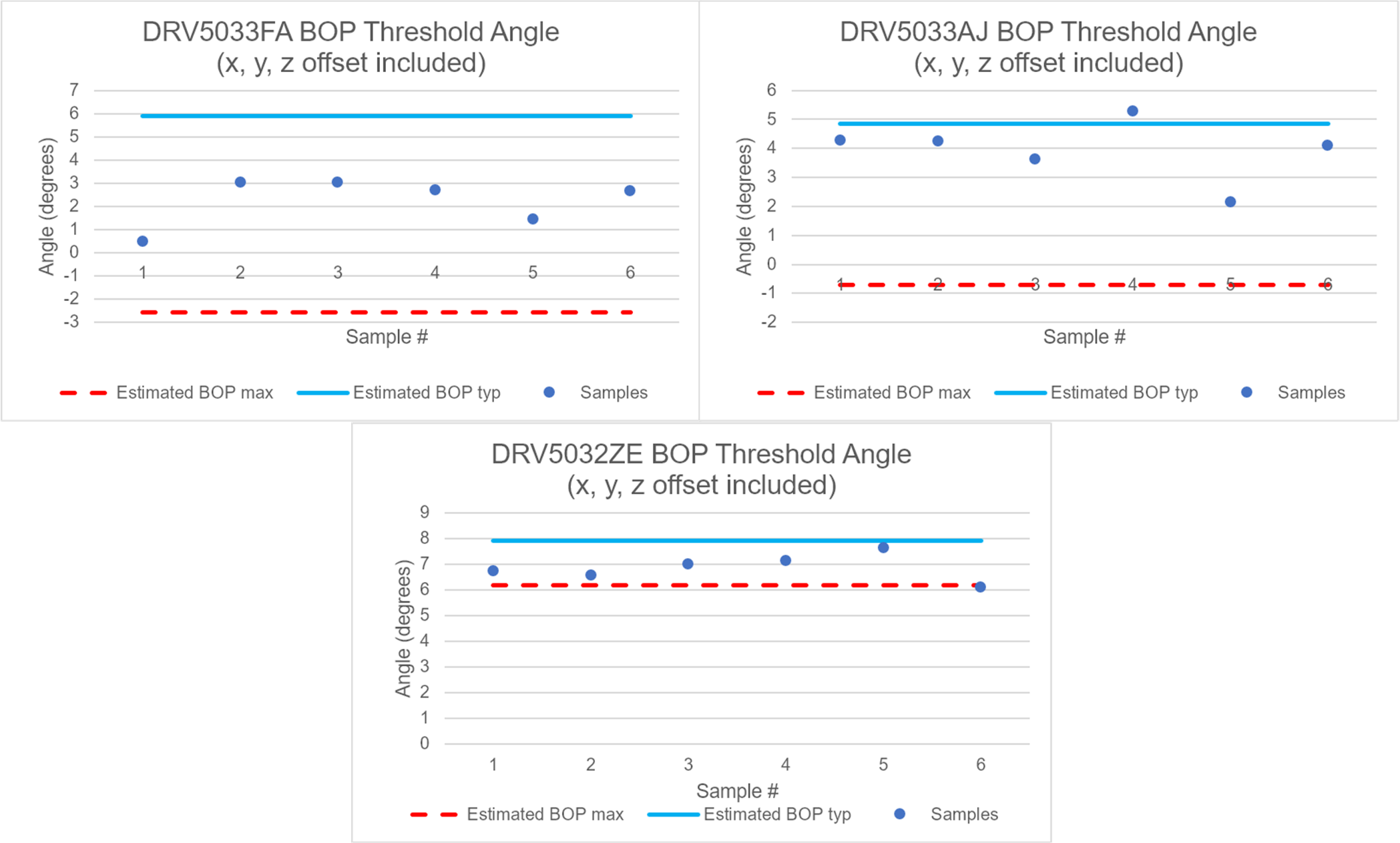

圖 2-22 基準測試結果與包含偏移的界限之間的關系
