4 增大電流限值

在選擇斜坡補償的斜坡時，使用 R_SL 電阻器可以提高靈活性。斜坡補償影響最小電感的穩定性（請參閱 LM3477 用于開關穩壓器的高效高側 N 溝道控制器數據表中的斜坡補償 部分），但也有助于確定電流限值和遲滯閾值。例如，可以將 R_SL 斷開并替換為 0? 電阻器，以便不再向電流感測波形中添加額外斜坡補償，從而提高電流限值。調整電流限值的更為傳統的方法是更改 R_SN。為了簡便起見，并且為了展示電流限值對 R_SL 的依賴性，此處使用 R_SL 來更改電流限值。通過將 R_SL 更改為 0?，可以滿足以下條件：

4.5V ≤ V_IN ≤ 15V

V_OUT = 3.3V

0A ≤ I_OUT ≤ 3 A

電流限值與斜坡補償的關系較弱，與檢測電阻的關系較強。通過降低 R_SL，斜坡補償將會降低，因此電流限值將會提高。遲滯模式閾值也會提高到約 1A（請參閱圖 3-1）。

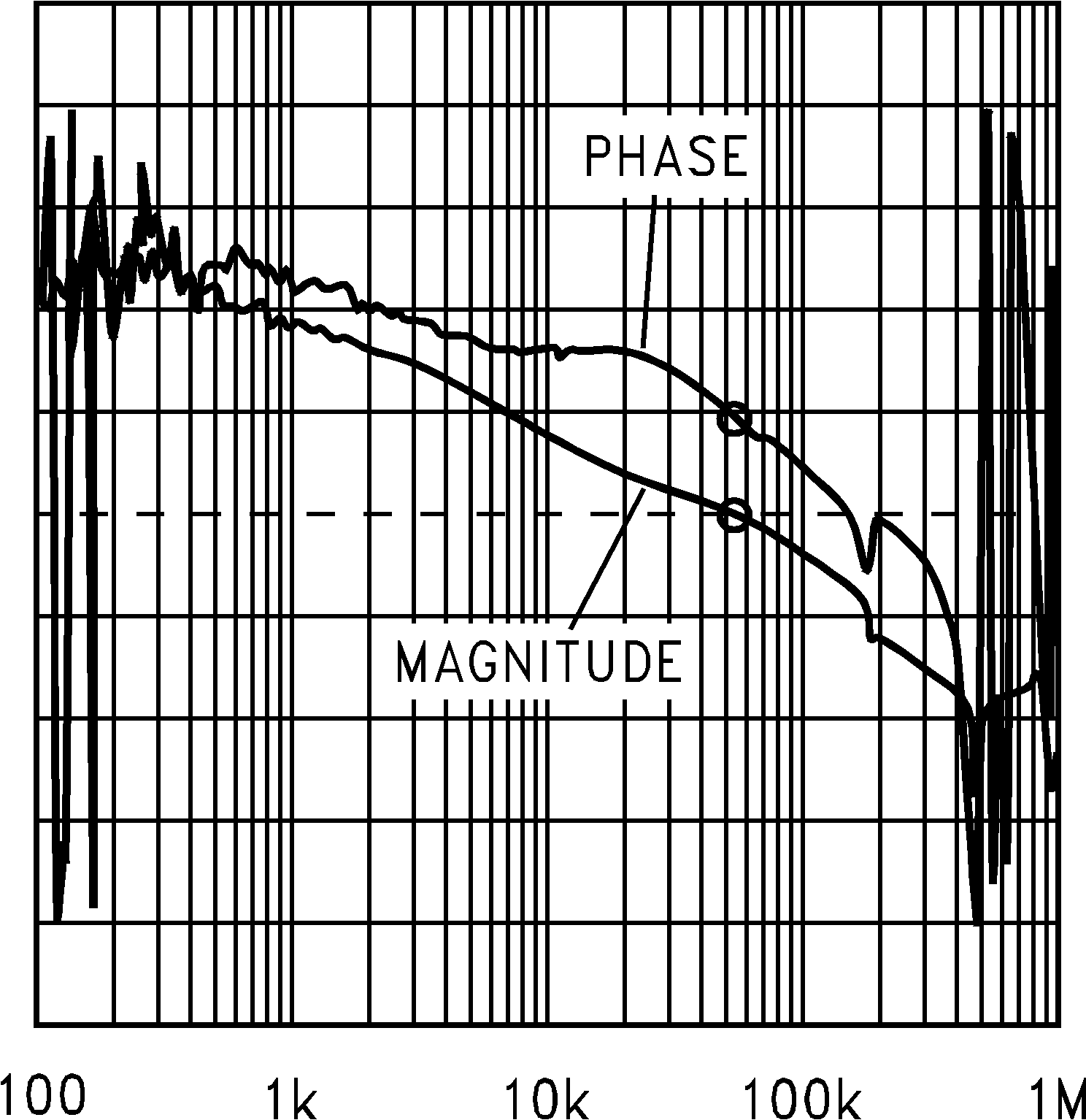

圖 4-1 顯示了使用修改后的元件 (R_SL = 0?) 實現更高輸出電流能力時的 LM3477 開環頻率響應波特圖。
