3 遲滯模式

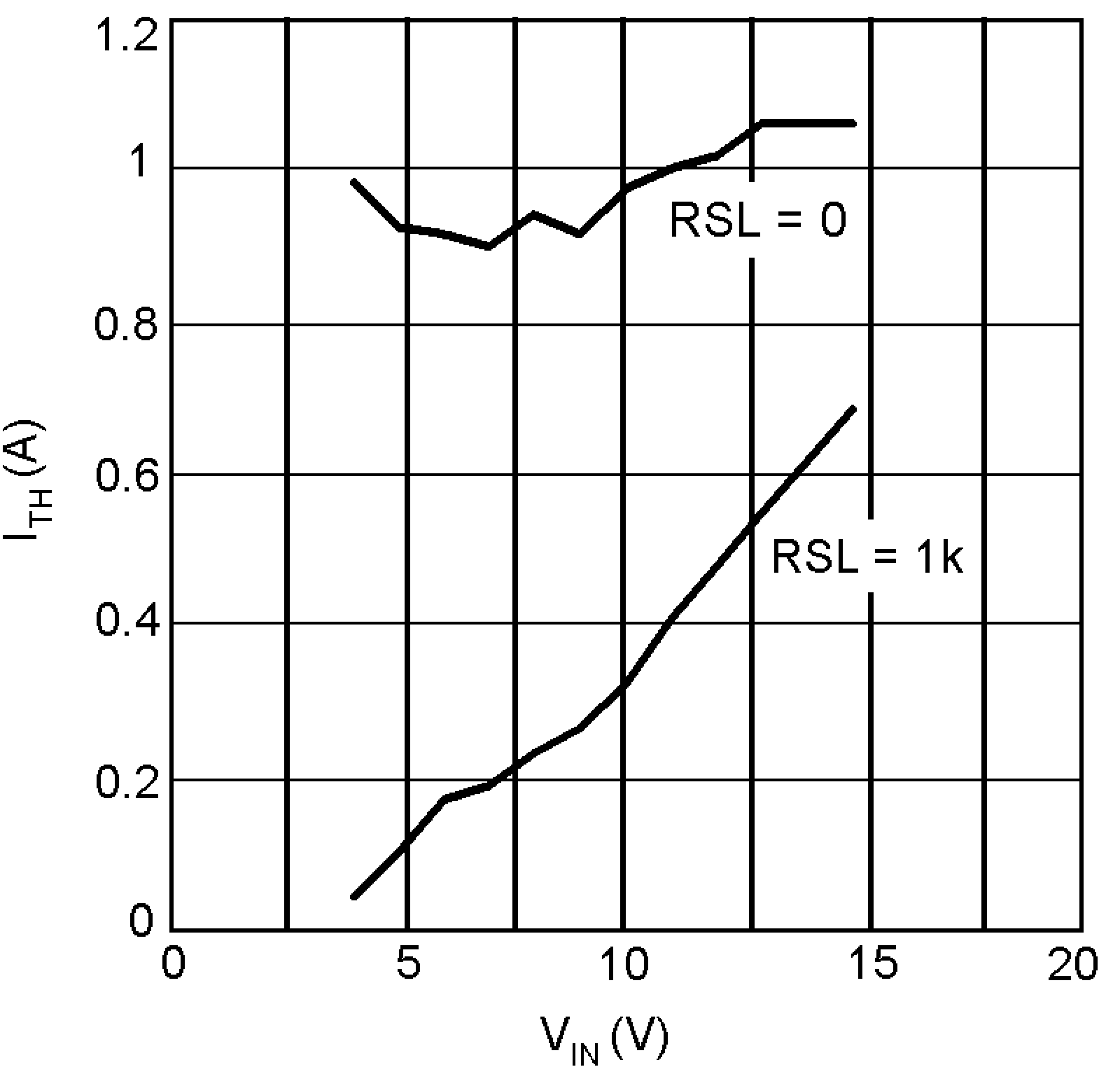

隨著負載電流的降低，LM3477 最終將進入“遲滯”運行模式。當負載電流降至遲滯模式閾值以下時，輸出電壓略有上升。過壓保護 (OVP) 比較器將會感應到這一上升，并導致功率 MOSFET 關閉。當負載從輸出電容器中拉出電流時，輸出電壓將下降，直到達到 OVP 比較器的下限閾值，此時器件將再次開始切換。與正常脈寬調制方案相比，此行為會導致更低頻率、更高峰-峰值的輸出電壓紋波。輸出電壓紋波的幅度由 OVP 閾值電平確定，OVP 閾值電平被稱為反饋電壓，通常為 1.25V 至 1.31V。更多相關信息，請參閱 LM3477 用于開關穩壓器的高效高側 N 溝道控制器數據表中的電氣特性 表。在輸出電壓為 3.3V 的情況下，這會轉換為 3.27V 至 3.43V 的穩定輸出電壓。遲滯模式閾值點是關于 R_SN 和 R_SL 的函數。圖 3-1 顯示了帶有和不帶有 R_SL 的 LM3477 評估板的遲滯閾值與 V_IN 的關系。
