5 布局基礎知識

遵循以下幾項簡單設計指南有助于實現直流/直流轉換器的良好布局：

1. 將功率元件（環流二極管、電感器和濾波電容器）緊挨著放置。在它們之間用短跡線連接。
2. 在功率元件之間使用寬跡線，并對直流/直流轉換器電路的電源連接使用寬跡線。
3. 連接輸入和輸出濾波電容器和環流二極管的接地引腳時使它們盡可能靠近，使用足夠的元件側覆銅作為偽接地層。然后將這個偽接地層連接到具有多個通孔的接地層。
4. 排列功率元件，使開關電流環路在同一方向彎曲。
5. 將高頻電源和接地回路布線為直接連續并行路徑。
6. 將對噪聲敏感的跡線（例如電壓反饋路徑）與功率元件相關帶噪聲跡線分隔開。
7. 確保轉換器 IC 具有良好的低阻抗接地。
8. 將轉換器 IC 的配套元件（例如補償、頻率選擇和電荷泵元件）放置在盡可能靠近轉換器 IC 的位置，但遠離帶噪聲跡線和功率元件。使這些元件與轉換器 IC 及其偽接地層的連接盡可能短。
9. 使噪聲敏感電路（例如射頻調制解調器 IF 塊）遠離直流/直流轉換器、CMOS 數字塊和其他噪聲電路。

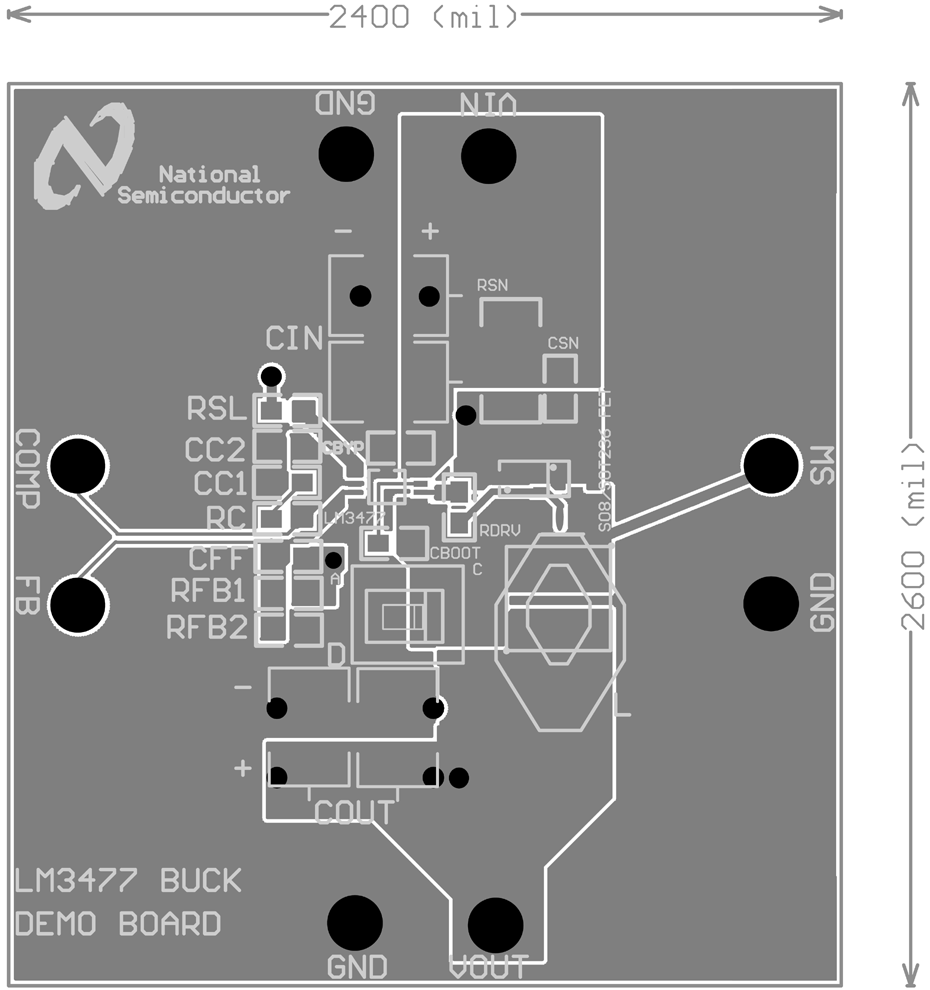

圖 5-1 LM3477 評估板 PCB 布局（頂面）

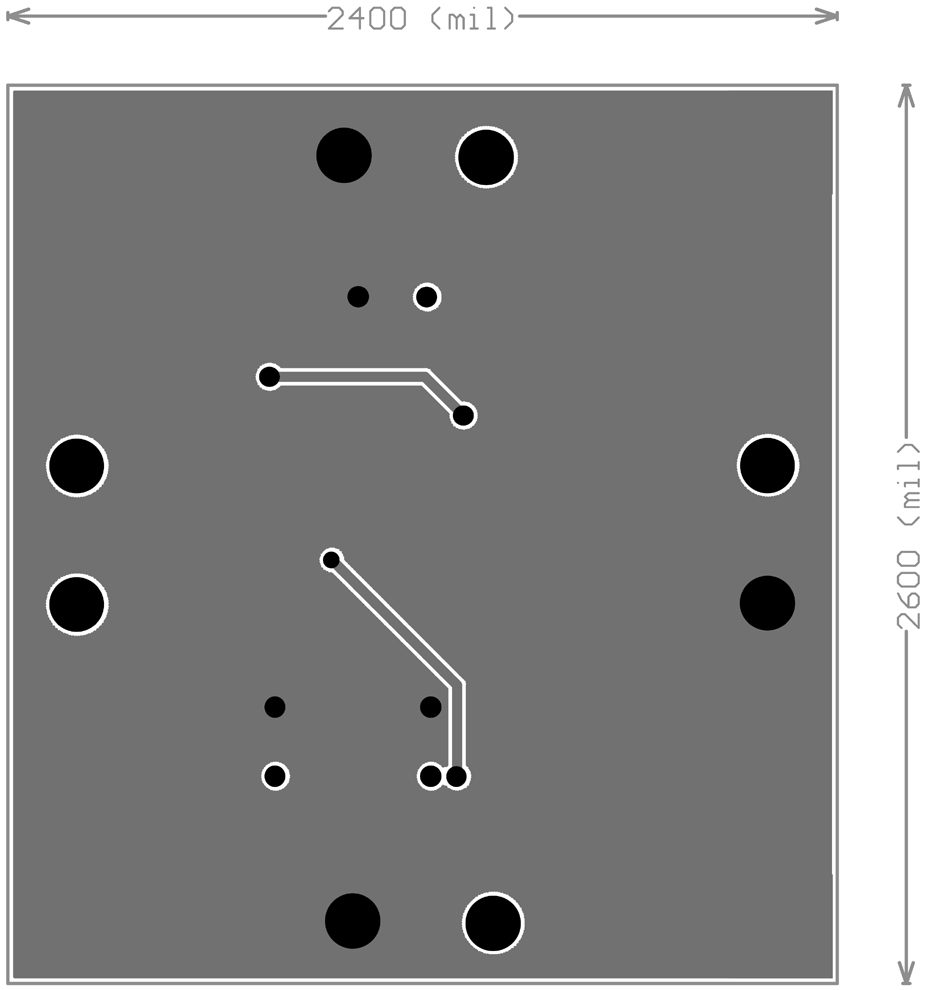

圖 5-2 LM3477 評估板 PCB 布局（底面）
