ZHCABE6A September 2021 – April 2022 PCM3120-Q1 , PCM5120-Q1 , PCM6120-Q1 , TLV320ADC3120 , TLV320ADC5120 , TLV320ADC6120
3.2 增強 AGC 模式
以下顯示了處于增強 AGC 模式時不同采樣率下的 AGC 曲線（輸出電平與輸入電平之間的關系和 THDN 與輸入電平之間的關系），圖 3-7 和圖 3-8 為 48KHz，圖 3-9 和圖 3-10 為 16KHz，圖 3-11 和圖 3-12 為 96KHz。

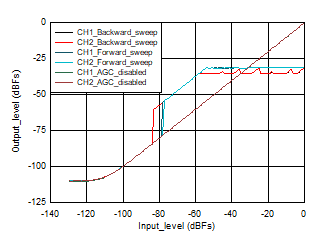

圖 3-7 48KHz 下輸出電平與輸入電平之間的關系（增強模式）

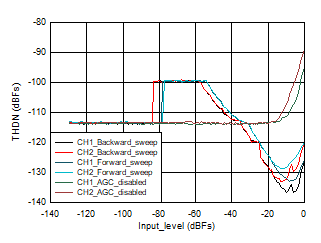

圖 3-8 48KHz 下 THDN 與輸入電平之間的關系（增強模式）前向掃描：對于從 -130dB 到 -1dB 的前向輸入電平掃描，增強模式行為與正常模式行為相同。對于滿量程輸入 (0dB)，在增強 AGC 模式下，AGC 輸出電平也保持在 -31dB。
后向掃描：對于從 0dB 到 -130dB 的后向輸入電平掃描，增強模式行為與正常模式行為相同。
禁用 AGC：禁用 AGC 時，增強模式行為與正常模式行為相同。

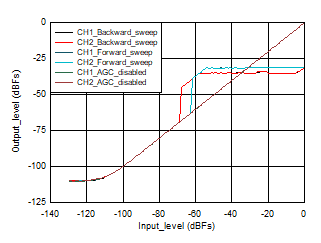

圖 3-9 16KHz 下輸出電平與輸入電平之間的關系（增強模式）
圖 3-11 96KHz 下輸出電平與輸入電平之間的關系（增強模式）

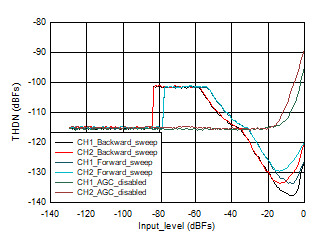

圖 3-10 16KHz 下 THDN 與輸入電平之間的關系（增強模式）

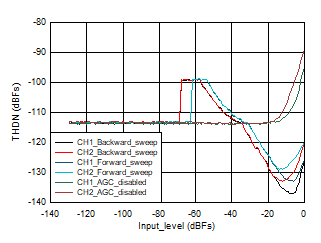

圖 3-12 96KHz 下 THDN 與輸入電平之間的關系（增強模式）
