1 引言

差分放大器中的共模正式定義為兩個輸入引腳的平均電壓。差分放大器用于放大差分信號并抑制兩個輸入引腳共用的信號，例如直流偏置、系統中拾取的噪聲或偏移參考。放大器在這方面表現出的性能被稱為共模抑制比 (CMRR)。CMRR 正式表示為放大器的差分增益與共模增益之比。然而，在實踐中，CMRR 通常是通過改變輸入共模和觀察輸出的變化來測量的。這一測量的變化能夠以輸入為基準，并被視為放大器輸入端的失調電壓。

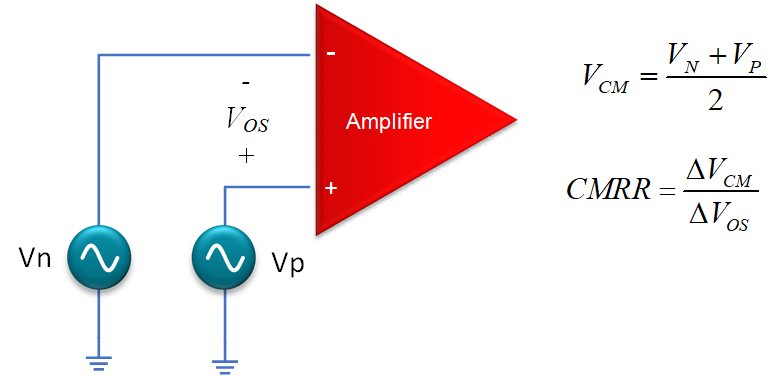

圖 1-1 共模定義

TLV320ADCx120 和 PCMx120-Q1 系列器件具有一種輸入架構，使其能夠支持多種輸入配置，同時保持高性能。為獲得更佳的性能，對于交流耦合設置，器件輸入端的共模變化應限制在 100mVpp 以下。對于無法避免較大共模波動的應用，TLV320ADCx120 和 PCMx120-Q1 系列提供多種模式，以便通過配置器件來獲得更高的共模容差，如表 2-1 所示。

增加輸入的共模容差確實需要進行性能權衡。本應用手冊詳細說明了每種輸入模式的典型性能。
