ZHCABE4A July 2021 – April 2022 PCM3120-Q1 , PCM5120-Q1 , PCM6120-Q1 , TLV320ADC3120 , TLV320ADC5120 , TLV320ADC6120
3 共模抑制性能
每個共模容差模式將在該模式的限制范圍內實現良好的共模抑制。模式 0 中每個變體的典型 CMRR 為 60dB，在模式 1 和 2 中，對于等效信號振幅，通常會提高若干個 dB。性能更高的 TLV320ADC6120 和 PCM6120-Q1 可以實現接近 80dB 的 CMRR（這在模式 2 中是典型的），對于希望在要求高共模容差的應用中獲得最佳性能的系統來說，這是一個很好的選擇。

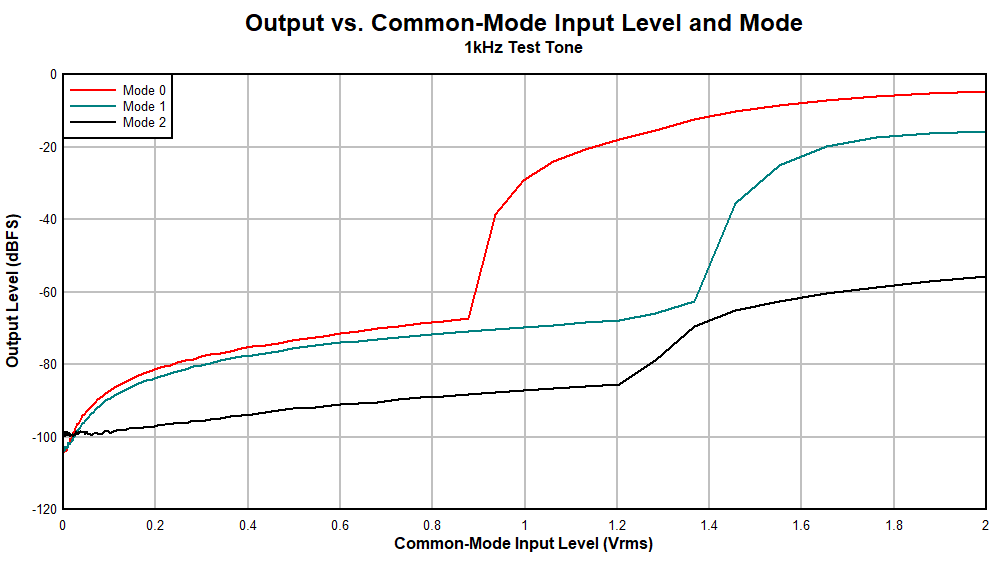

圖 3-1 演示了 TLV320ADC5120 和 PCM5120-Q1 生成的輸出電平，它們在每個容差模式下，在器件的滿量程輸入范圍內具有 1kHz 共模輸入。CMRR 是輸入電平（轉換為 dBFS，其中滿量程為 2Vrms）與測得的輸出電平（如曲線中所示）之間的差值。
圖 3-1 輸出與共模輸入電平和模式
