4.1 更改 TLV320ADCx140/PCMx140-Q1 的默認 I2C 地址
當多個 TLV320ADCx140/PCMx140-Q1 EVM 連接到單個 I2C 總線時，每個 EVM 必須具有唯一的 I 2C 地址。在 TLV320ADCx140 EVM 上，I2C 地址通過電路板底部的控制和 GPIO 選擇上的上拉和下拉來設置，如圖 4-2 所示。此部分的電阻放置（如表 4-1 所示）控制每個 TLV320ADCx140 器件的 I2C 地址。
在 PCMx140-Q1 EVM 上，I2C 地址通過電路板頂部的跳線設置。

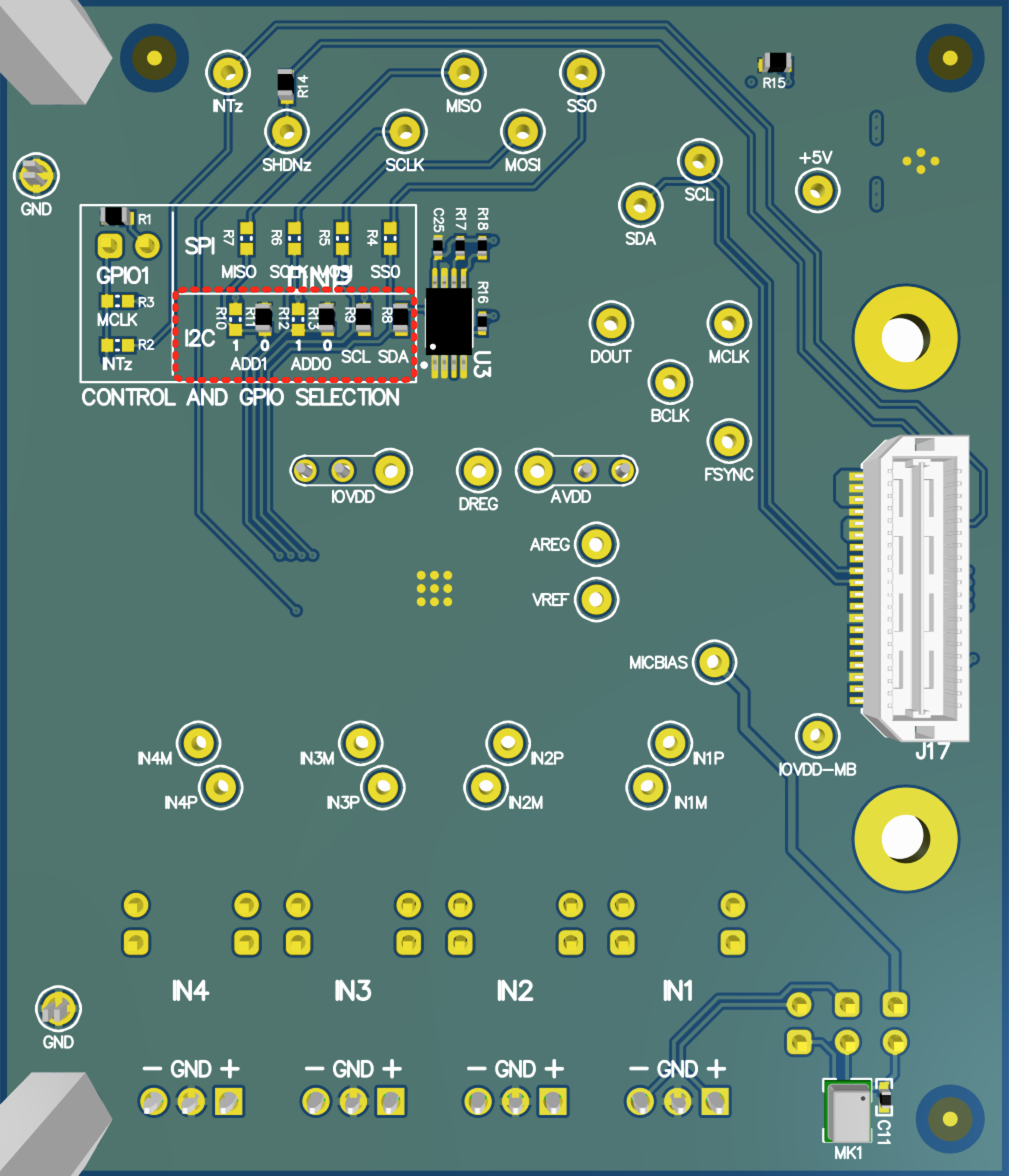

圖 4-2 TLV320ADx140 EVM 的 I2C 地址配置表 4-1 TLV320ADCx140/PCMx140-Q1 EVM I2C 從器件地址
| ADD1 | ADD0 | I2C 從器件地址（二進制） | ||
|---|---|---|---|---|
| 1 | 0 | 1 | 0 | |
| 未安裝 | 已安裝 | 未安裝 | 已安裝 | 1001 100 |
| 未安裝 | 已安裝 | 已安裝 | 未安裝 | 1001 101 |
| 已安裝 | 未安裝 | 未安裝 | 已安裝 | 1001 110 |
| 已安裝 | 未安裝 | 已安裝 | 未安裝 | 1001 111 |
