PurePath Console 啟動時，會詢問用戶要連接到 AC-MB 的器件數量，如圖 4-3 所示。在該對話框窗口中，選擇兩個 TLV320ADC5140 器件并點擊“Next”后，將啟動圖 4-4 所示的主窗口。

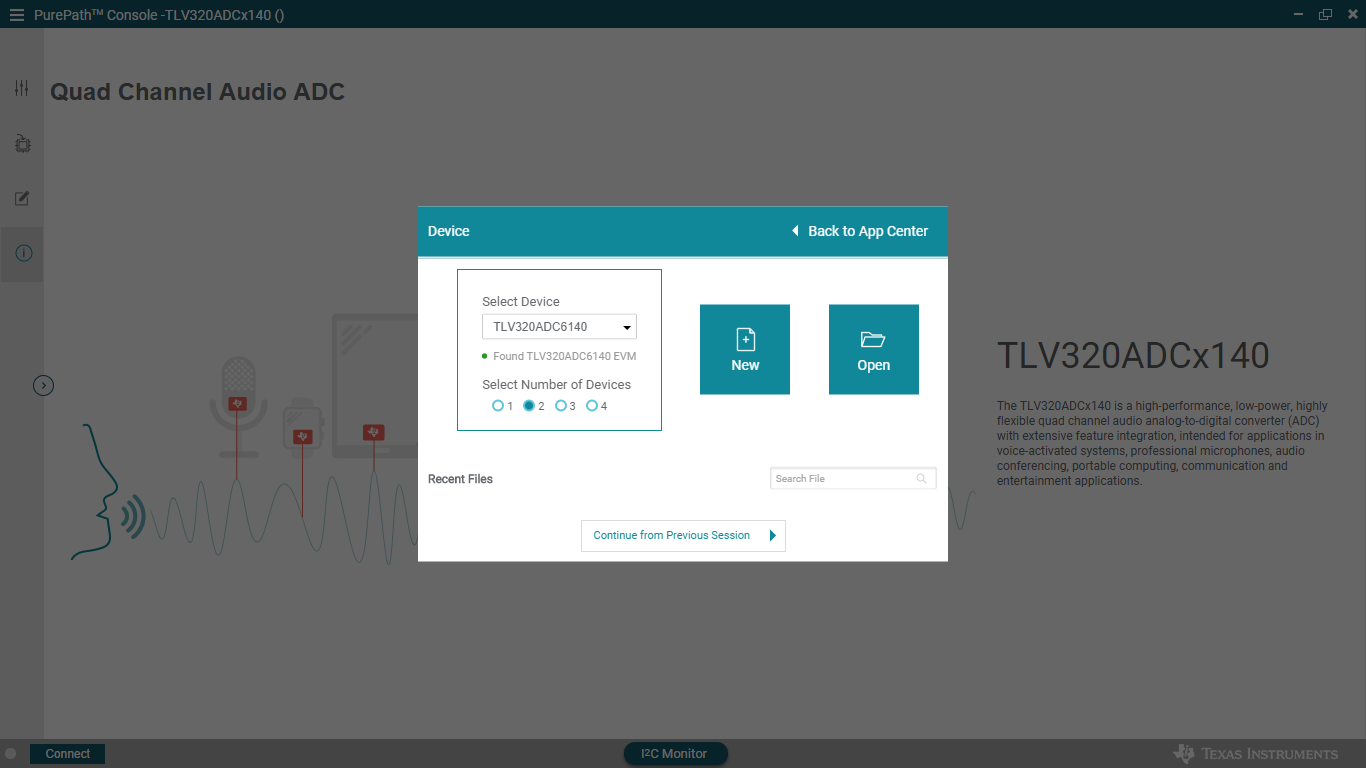

圖 4-3 PurePath Console“Input Number of Devices”對話框

PurePath Console 一次僅配置一個器件。器件通過屏幕頂部的器件圖標（字母）進行標記，如圖 4-4 所示。點擊器件圖標 A 可以對較小數字的 I²C 地址進行編程，點擊 B 可以對下一個 I²C 地址進行編程，依此類推。

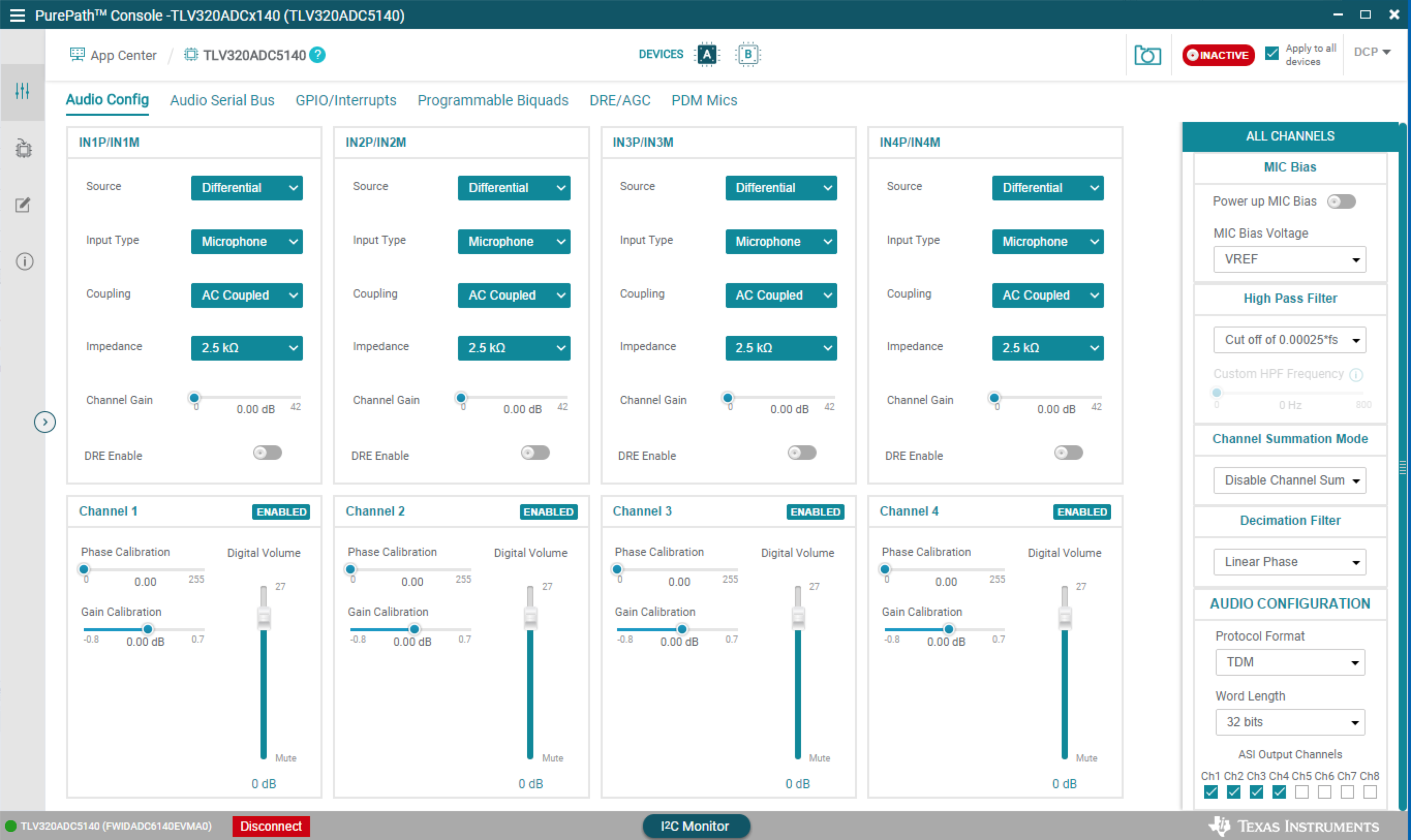

圖 4-4 PurePath Console 主窗口

“Audio Serial Bus”選項卡將器件的每個通道分配給一個時隙。在圖 4-5 中，器件 A 輸入通道 1-4 分別分配給時隙 0-3。在圖 4-6 中，器件 B 輸入通道 1-4 分別分配給時隙 4-7。注意，TDM 總線中的先前時隙未顯示，但 BCLK、FSYNC 和 SDOUT 中音頻接口信號線路圖開頭的省略號表示這些時隙之前有其他時隙。

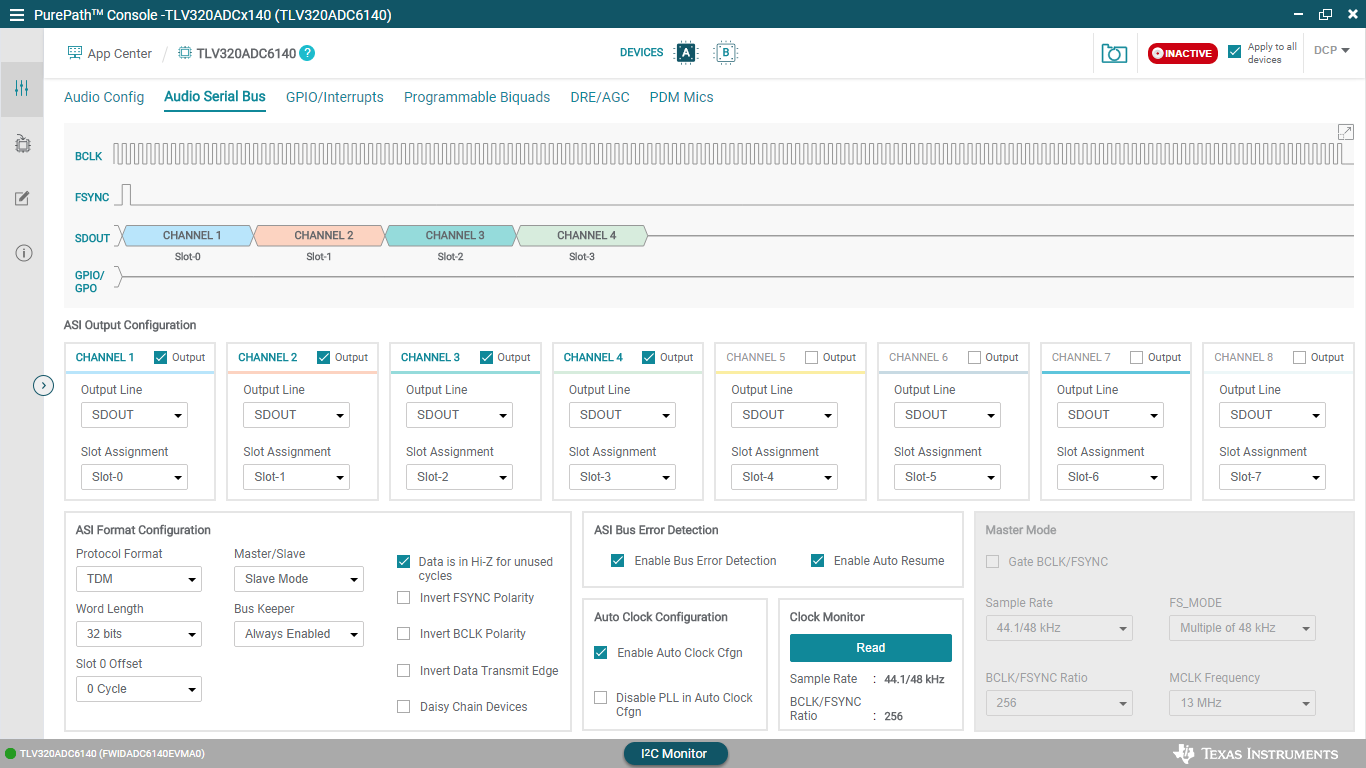

圖 4-5 PurePath Console 器件 A 通道到時隙映射

圖 4-6 PurePath Console 器件 B 通道到時隙映射

點擊“Audio Serial Bus”圖右上方的窗口展開圖標，可顯示所有時隙和所有器件，如圖 4-7 所示。

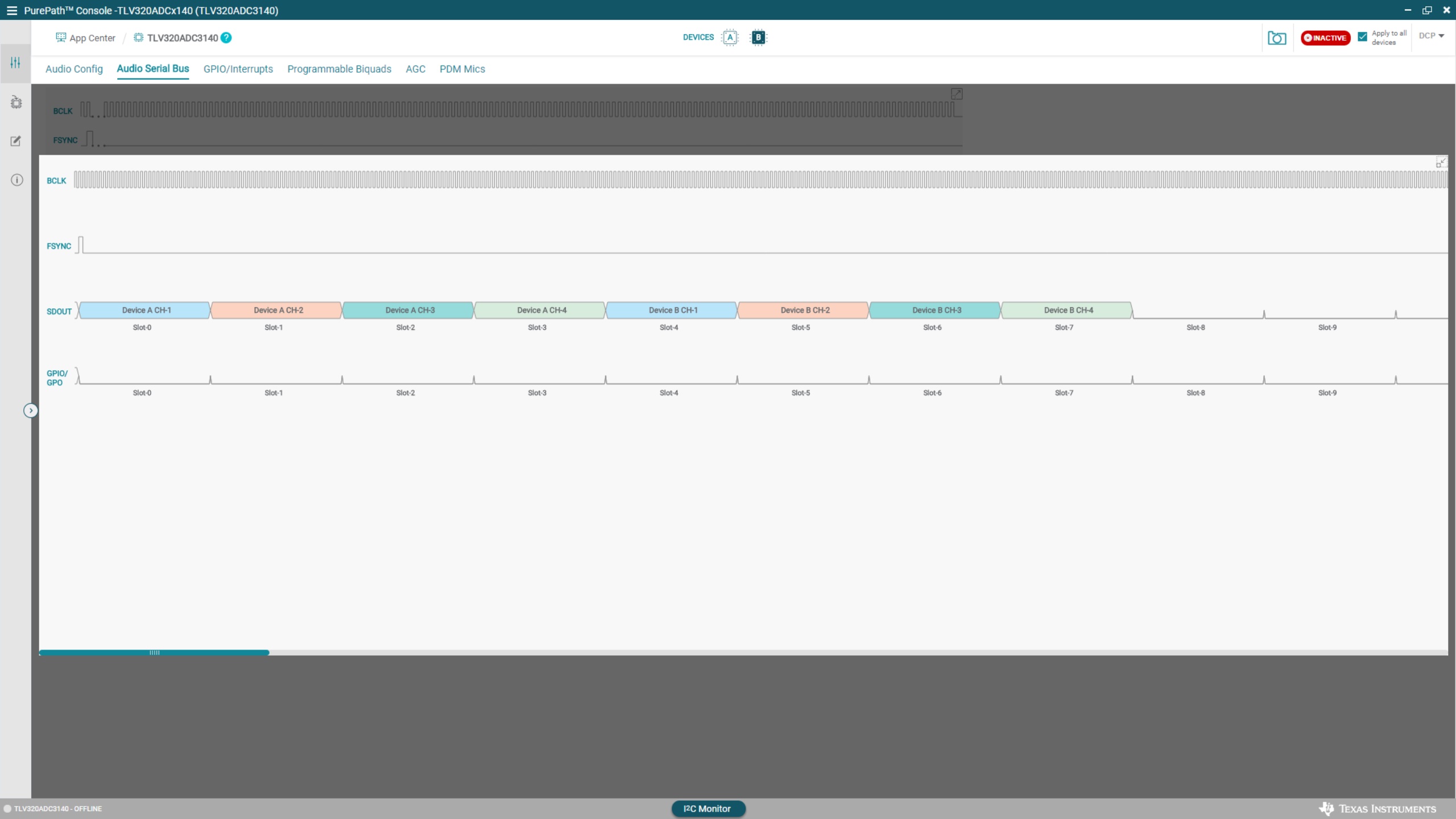

圖 4-7 器件 A 和 B 的 PurePath Console 通道到時隙映射
