4 為多個 TLV320ADCx140/PCMx140-Q1 EVM 配置 PurePath Console

PurePath? Console 支持將多個 TLV320ADCx140/PCMx140-Q1 器件連接到單個 AC-MB。但是，AC-MB 連接器只能連接到一個 TLV320ADCx140/PCMx140-Q1。要將額外的器件連接到單個 AC-MB，請將連接到單個 AC-MB 的電路板的電源、接地、I²C 和 TDM 信號外部連線到其他 TLV320ADCx140/PCMx140-Q1 EVM 的相應信號。僅將一個 EVM 連接到 AC-MB，同時通過各自的接頭或跳線連接其他信號，具體如下所示：

• 通過 JMP2 跳線將所有 TLV320ADCx140/PCMx140-Q1 EVM 的 IOVDD 連接在一起。
• 通過 JMP1 跳線將所有 TLV320ADCx140/PCMx140-Q1 EVM 的 AVDD 連接在一起。
• 通過 SHDNz 測試點將所有 TLV320ADCx140/PCMx140-Q1 器件的 SHDNz 連接在一起。
• 通過 SCL 測試點將所有 TLV320ADCx140/PCMx140-Q1 器件的 SCL 引腳連接在一起。
• 通過 SDA 測試點將所有 TLV320ADCx140/PCMx140-Q1 器件的 SDA 引腳連接在一起。
• 通過 BCLK 測試點將所有 TLV320ADCx140/PCMx140-Q1 器件的 BCLK 引腳連接在一起。
• 通過 FSYNC 測試點將所有 TLV320ADCx140/PCMx140-Q1 器件的 FSYNC 引腳連接在一起。
• SDOUT 連接取決于共享 TDM 或菊花鏈 TDM 模式：
  • 對于共享 TDM 模式，通過 DOUT 測試點將所有 TLV320ADCx140/PCMx140-Q1 器件的 SDOUT 引腳連接在一起。
  • 對于菊花鏈 TDM 模式，以菊花鏈方式連接 TLV320ADCx140/PCMx140-Q1 EVM：
    • 通過 DOUT 測試點將連接到 AC-MB 的電路板上接頭 J13 引腳 1 處的 GPIO1 信號 (GPIO1) 連接到第二個電路板的 SDOUT 引腳。
    • 如果使用三個或更多器件，則通過 DOUT 測試引腳將第二個電路板上接頭 J13 引腳 1 處的信號 (GPIO1) 連接到第三個電路板的 SDOUT 引腳。
    • 如果使用四個器件，則通過 DOUT 測試引腳將第三個電路板上接頭 J13 引腳 1 處的信號 (GPIO1) 連接到第四個電路板的 SDOUT 引腳。

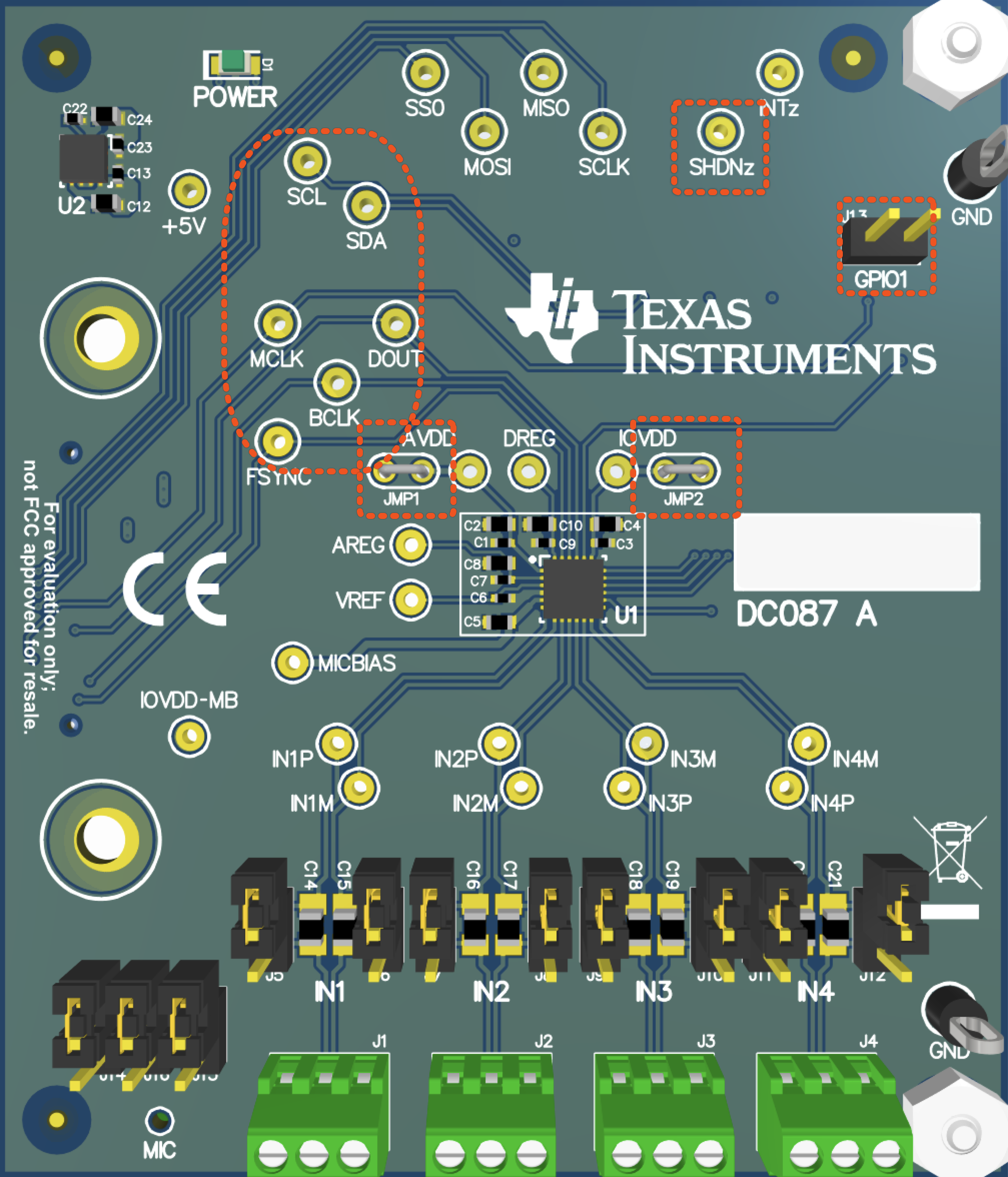

這些信號可在 TLV320ADCx140/PCMx140-Q1 EVM 的相應數字測試點抽頭，如圖 4-1 所示。
