決定檢測距離的初級電感器特性是電感器的物理尺寸。更具體地說，外徑 (d_OUT) 決定了檢測距離。為了檢測目標的移動，傳感器的磁場需要延伸到目標處。電感器的物理尺寸控制所產生磁場的物理尺寸。作為目標距離函數的傳感器電感變化具有一致的形狀，如圖 2-11 和圖 2-12 所示。電感變化（相對于目標距離變化）具有如此一致的形狀，用戶可以有效地調整對傳感器直徑 (d_OUT) 的響應，從而簡化系統設計。

如果用戶得知與磁場強度相對應的傳感器總電感不會顯著影響檢測距離，可能會感到驚訝。

圖 2-11 和圖 2-12 展示了直徑為 14mm 的示例傳感器的傳遞函數。盡管不同的電感器幾何形狀在圖的 Y 軸上具有不同的比例，但在目標按比例移動時整體形狀相似。隨著傳感器和目標之間的距離不斷減小，L 和 R_P 都會不斷減小。減小量取決于目標尺寸和成分，不過對于某些目標材料而言，L 和 R_P 實際上會隨著目標逐漸接近而增大。需要注意的是，在傳感器/目標場景中，傳感器和目標之間的磁鏈不會相加，相反，這些磁場是相互對立的，因此這兩者之間的互感為負值。

圖 2-11 R_P 與歸一化目標距離之間的關系

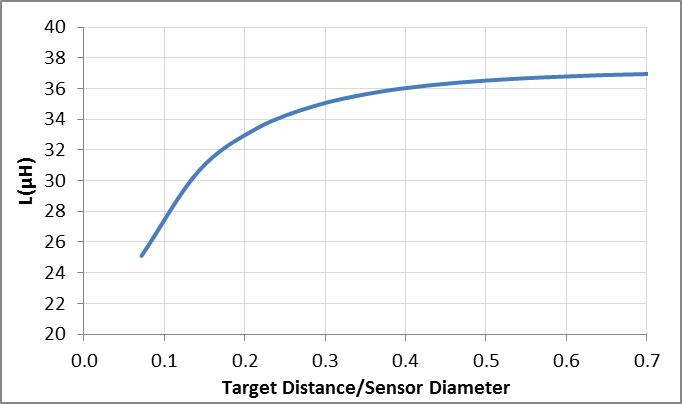

圖 2-12 電感與歸一化目標距離之間的關系

對于 LDC131x 和 LDC100x 器件，有效檢測距離約為傳感器直徑的一半。盡管 LDC161x 器件的 L 與距離響應之間的關系是相同的，但 LDC161x 的較高分辨率使其能夠在較遠的距離（高達傳感器直徑的兩倍）下有效地檢測目標移動，但有效測量分辨率較低。LDC211x 和 LDC3114 器件具有與 LDC161x 等效的檢測距離。對于 LDC0851，最大開關距離為線圈直徑的 40%。

如果系統需要 4mm 的檢測距離，則最小傳感器尺寸必須為 8mm；更大的傳感器可提供更高的測量分辨率。這就引出了電感式傳感器設計的第一條經驗法則：使用可在應用中實際使用的最大線圈。電感式傳感器設計的第二條經驗法則是目標的尺寸必須與傳感器相似。

在使用矩形或其他非圓形形狀電感器時，檢測距離基于較小的軸（而非較長的軸），如圖 2-13 所示。

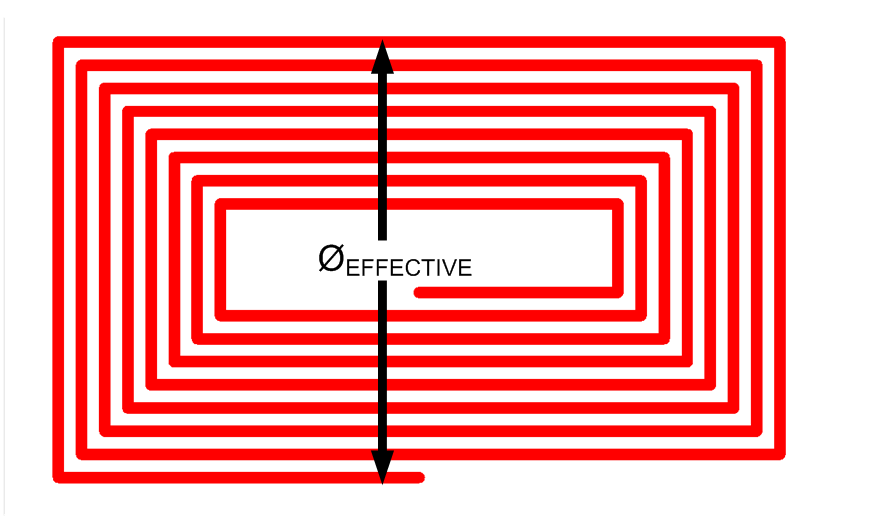

圖 2-13 非圓形線圈的傳感器“直徑”
