2.5.2 可提高繞線電感器 SRF 的技術
繞線電感器通常具有非常多的匝數（或繞組數），因此，雖然它們可以具有非常高的電感和相對較高的 RP 值，但它們通常具有低 SRF。

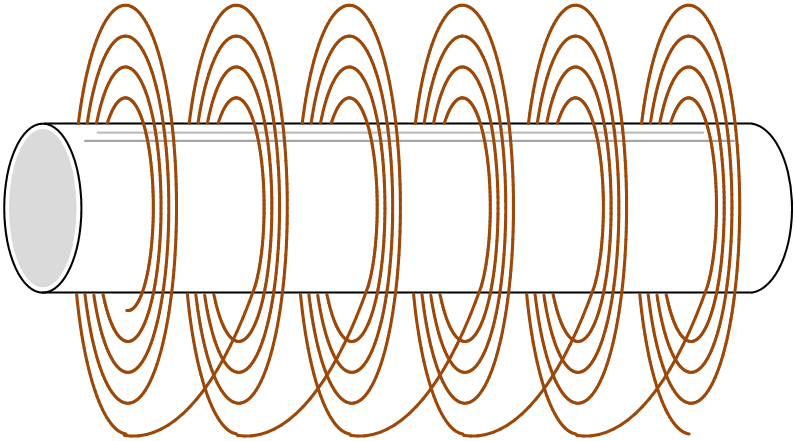

圖 2-17 繞線電感器寄生電容SRF 高度依賴于繞組的幾何形狀。對于匝數很多的繞線電感器，可以通過特定的繞組模式來減小寄生電容，從而增加 SRF。第一種方法是向外纏繞線圈，然后進行橫向纏繞，如圖 2-18 所示。該方法會減小各匝之間的面積并具有很大的電壓差。

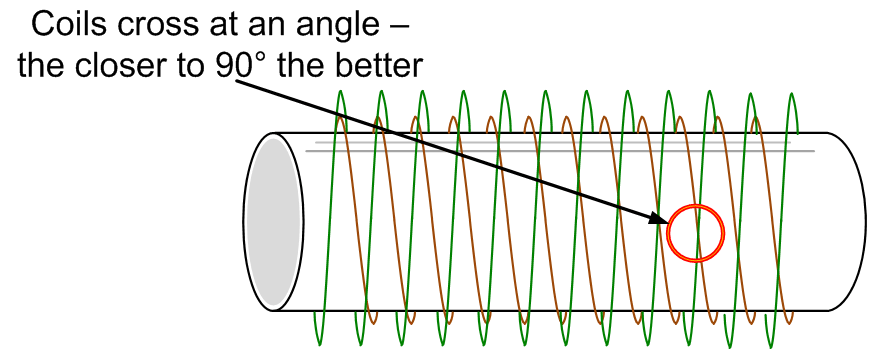

圖 2-18 向外纏繞方法如圖 2-19 所示，第二種纏繞方法是對繞組進行配置，使其以某個角度交叉，從而減小繞組之間的交叉部分面積。交叉角度必須盡可能接近 90°。以這種方式設計的線圈通常被稱為蜂房式線圈。

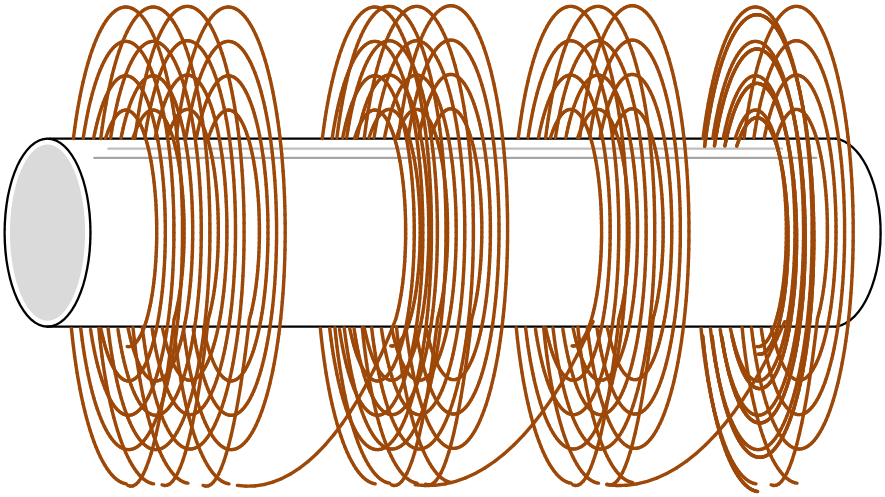

圖 2-19 蜂房式線圈的繞組交叉將這些技術結合在一起以生成多組繞組是可以接受的，如圖 2-20 所示。
圖 2-20 向外纏繞和繞組交叉組合
