ZHCAB50C March 2015 – May 2021 LDC0851 , LDC1001 , LDC1001-Q1 , LDC1041 , LDC1051 , LDC1101 , LDC1312 , LDC1312-Q1 , LDC1314 , LDC1314-Q1 , LDC1612 , LDC1612-Q1 , LDC1614 , LDC1614-Q1 , LDC2112 , LDC2114 , LDC3114 , LDC3114-Q1
1.1 傳感器頻率
從以下公式可以看出，電感和電容決定了傳感器頻率：
Equation1.

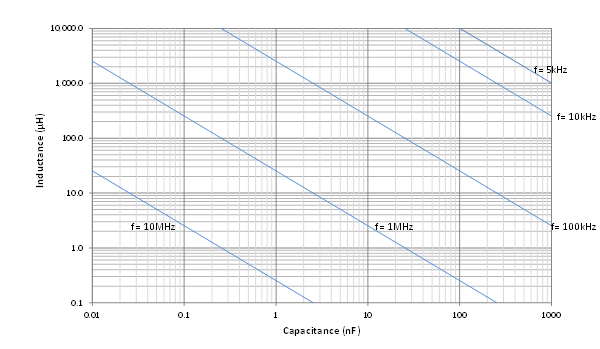

圖 1-1 展示了通過電容器和電感器值實現的多種傳感器頻率設置。例如，5MHz 傳感器可以使用 1nF 的電容器和大約 25μH 的電感器。更多有關如何構建該圖的信息，請參閱 Analog Wire 博客文章電感式檢測：傳感器頻率限制。
圖 1-1 傳感器頻率與電感和電容之間的關系TI 的 LDC 器件在很寬的頻率范圍內工作，對于 LDC1312 系列和 LDC1612 系列器件，該范圍為 1kHz 至 10MHz。LDC0851 可在高達 19MHz 的頻率下工作，LDC211x 和 LDC3114 可支持高達 30MHz 的傳感器頻率。
務必記住，工作頻率會因目標位置而變化。通常，當目標最接近傳感器時，傳感器頻率最高。最高頻率不能超過 LDC 的指定工作范圍。
