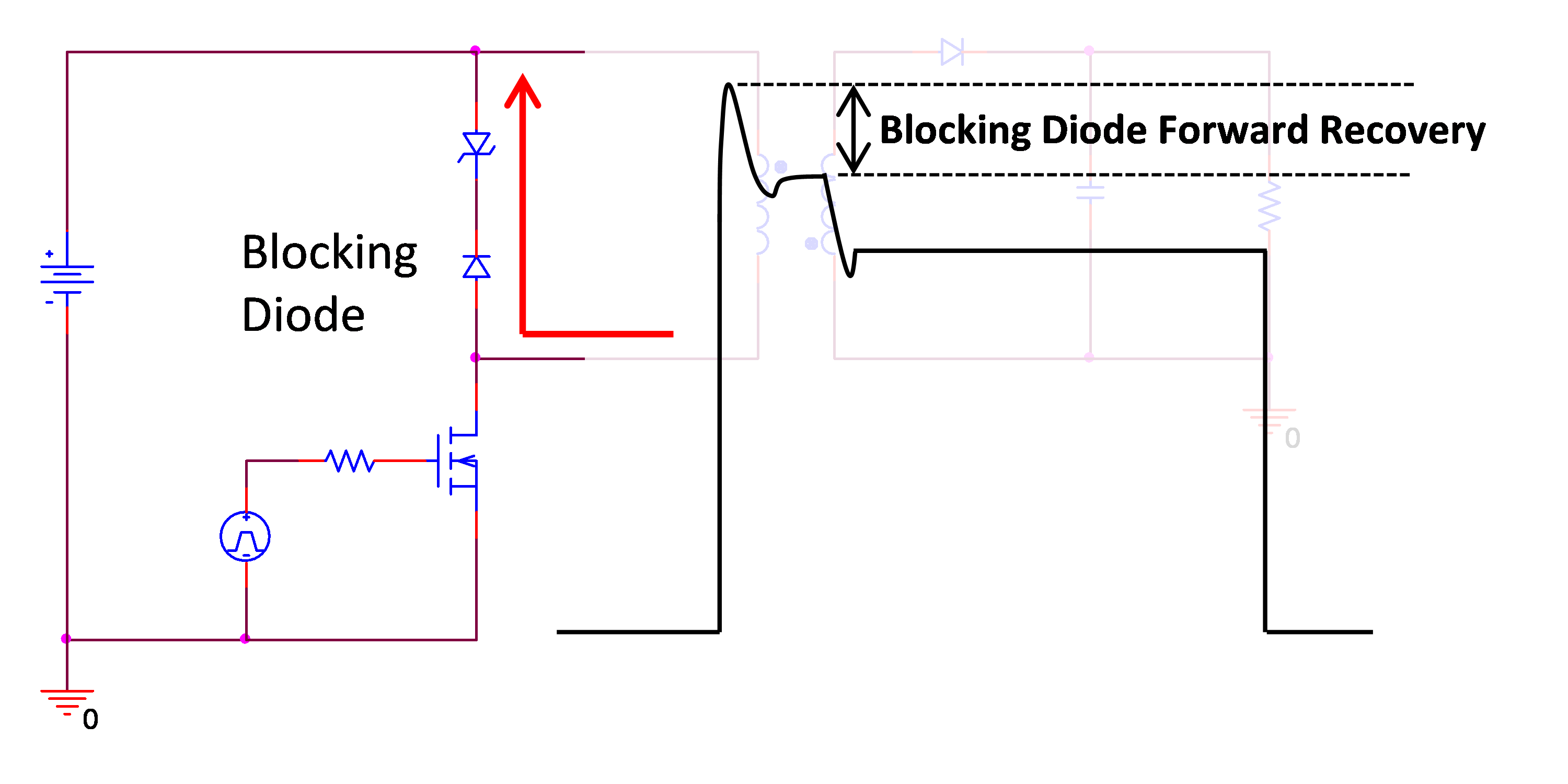

在關斷瞬變時,應盡快通過齊納耗散漏電感中存儲的能量。在關斷狀態之前,阻塞二極管處于反向偏置狀態,然后當主開關關斷后,應立即使電流從漏電感流至齊納二極管。布局中流到齊納的電流路徑應合適,但阻塞二極管的正向恢復時間也是一項重要因素。如果阻塞二極管的速度不足以處理此瞬態能量,將會出現有害的電壓峰值。圖 2-3 著重顯示了在阻塞二極管的正向恢復周期中建立的部分。在圖 3-1 的實際測試結果中,這次出現了大約 5V 的電壓峰值。
