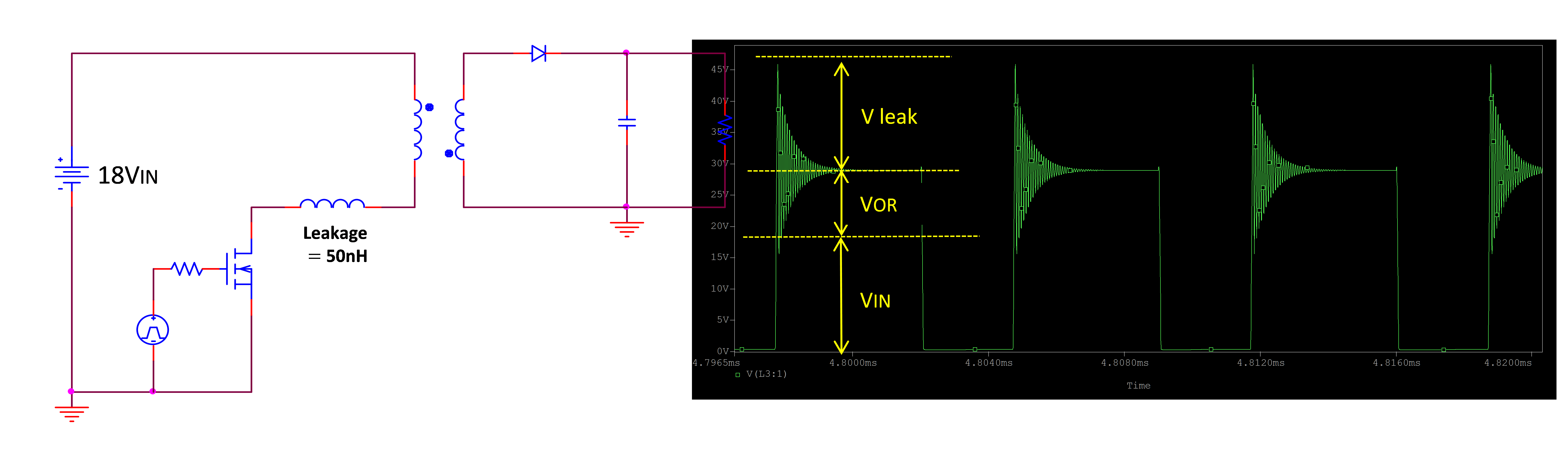

除了電壓應力 (VIN + VOR)，關斷時還存在較大的電壓尖峰，這是由一次繞組的漏電感中存儲的能量造成的。基本而言，事實是這樣的，一個繞組的磁通不會 100% 耦合到其他繞組，因此它仍然是電路中的漏電感。減小漏電系數的一種方法是改善變壓器繞組結構，例如交錯繞組。圖 1-2 是在初級側添加相等的少量漏電感后的仿真結果。

作為仿真結果，漏電感中的存儲能量在關斷瞬變時立即變?yōu)殡妷杭夥澹缓笾饕c節點上的電容諧振。通常，它在幾百 MHz 以下諧振，因此可能導致系統中出現 EMI 問題，需要采取其他緩沖措施。而且，如果電壓峰值高于器件的 AMR（絕對最大額定值），無論是在設計階段還是在現場，都會導致 IC 或 FET 損壞。
