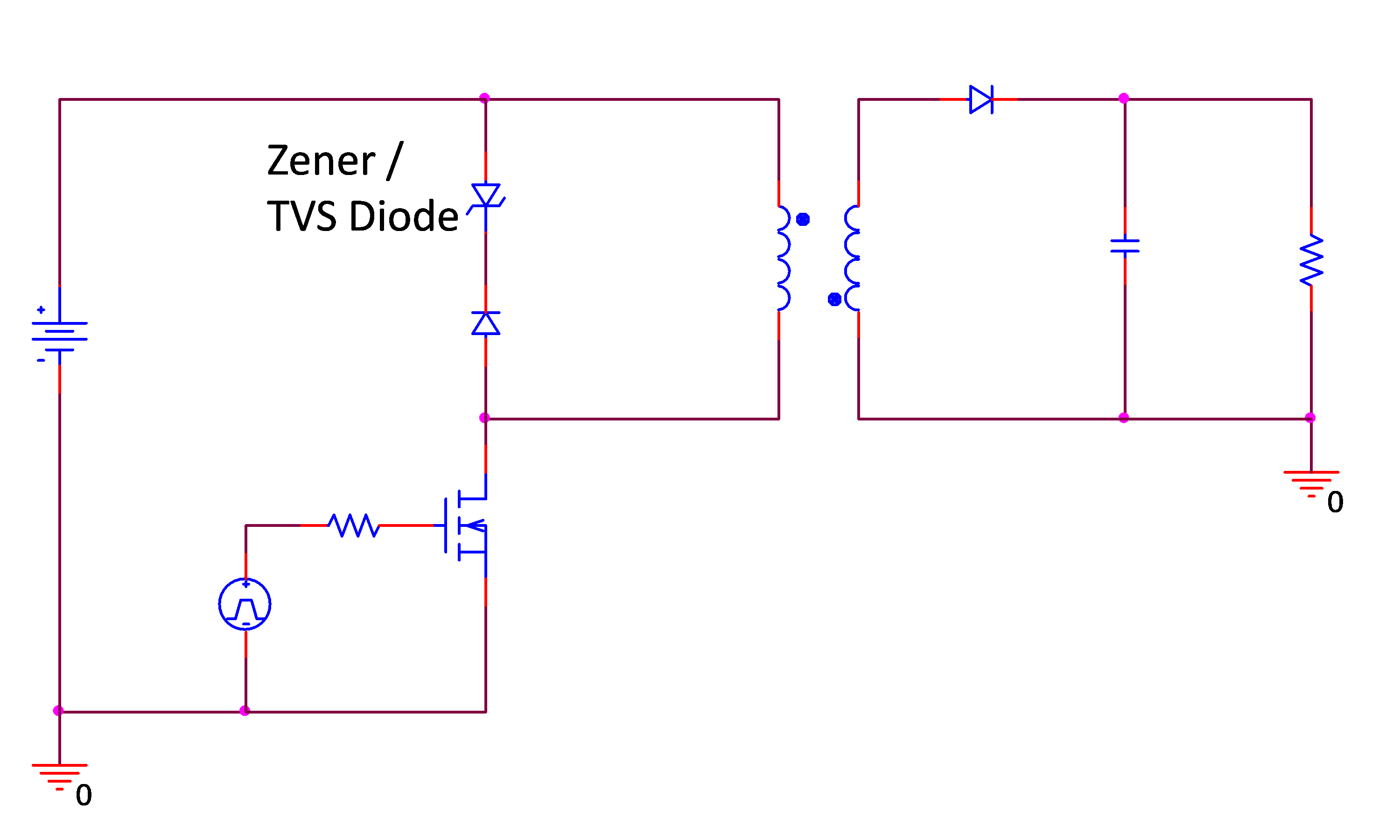

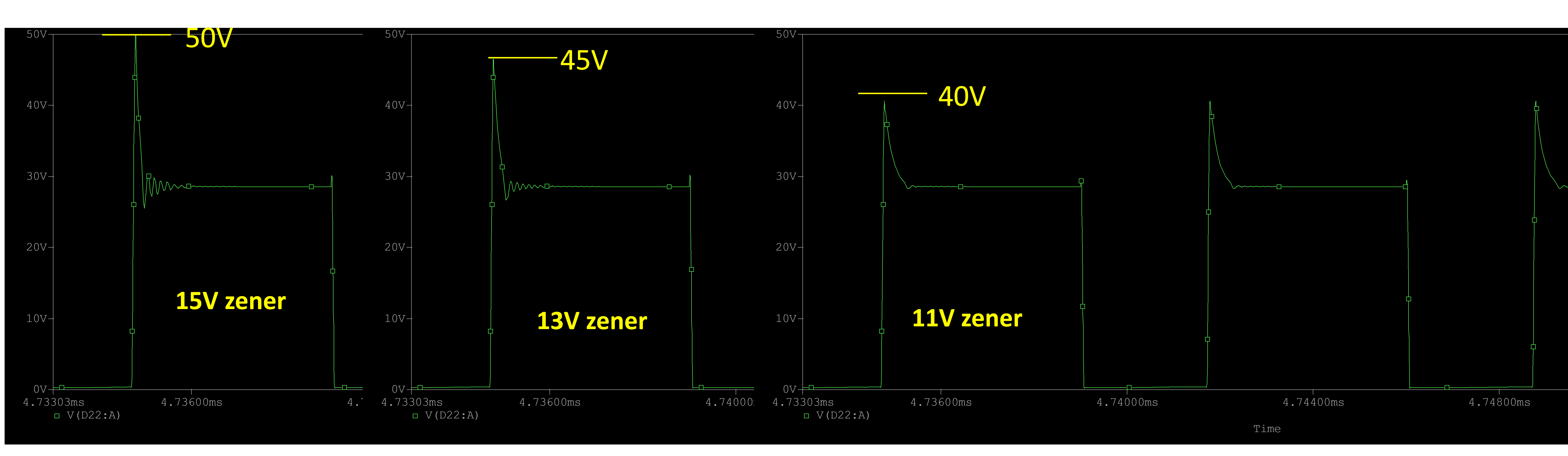

用戶可以通過幾種方式添加一些緩沖器電路，從而限制電壓尖峰，但是，如果需要限制峰值電平以保護開關器件時，我們強烈建議在該解決方案中使用齊納/TVS 鉗位。這意味著，用戶通過合理選擇齊納二極管的 Vz 額定電壓，可輕松控制由變壓器漏電感造成的電壓尖峰的峰值電平。圖 2-1 顯示了關于如何在相同的漏電感、VOR 和 VIN 條件下，根據齊納額定電壓來抑制電壓尖峰的仿真結果，并顯示了 SW 節點上電壓波形的變化。從左向右，齊納額定電壓分別是 VOR 的 1.5 倍、1.3 倍和 1.1 倍。（VOR 為 10V，VIN 為 18V）顯然，隨著齊納額定電壓接近 VOR 值，電壓峰值和振鈴不斷降低。

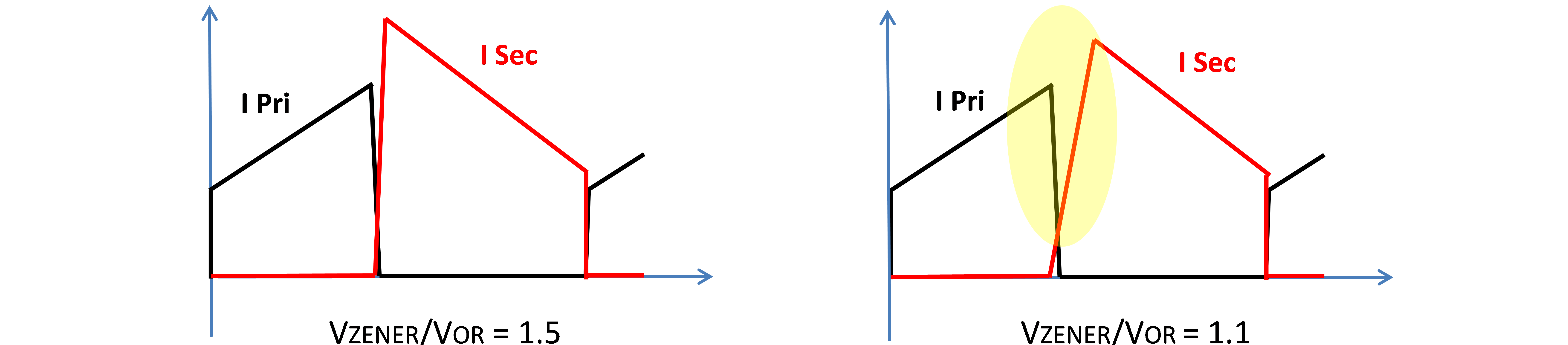

齊納鉗位的主要作用是當主開關關斷時吸收漏電感的能量，但是，如果齊納額定電壓非常接近 VOR 電平，它還會從一次繞組的勵磁電感中鉗制一些能量。這意味著，儲存在初級側中本應在關斷期間輸送到次級負載的一些能量可能會在齊納塊中消失，如圖 2-2 所示。考慮到所需電壓應力與系統效率間的關系，應該在系統中對此進行優化。
