最佳 EMI 性能的另一個關鍵特性是優化引腳排列的能力。LM60440 器件經過優化的引腳排列如圖 2-5 中所示。LM60440 具有用于輸入電源的并行引腳以及 GND 引腳,可實現高頻輸入電容器的對稱放置,并將兩個相等的并聯電感的等效寄生環路電感減半。因此,循環輸入電流會產生反向磁場,從而消除 H 場并減少輻射發射。此外,通過執行高 di/dt 輸入環路的對稱布局,產生的(反向)磁場可以相互抵消。為了進一步降低寄生電感,請在 PCB 第 2 層的 L1 和 L2 環路下方(頂層電源電路正下方)放置一個連續的接地平面,用于返回電流(圖 2-8)。此外,LM60440 器件能方便地在內部路由開關節點引腳。第二個開關節點引腳與 BOOT 引腳(內部高側驅動器的自舉電源電壓)緊鄰放置。這簡化了啟動電容器的布線并減小了 SW 面積。啟動電容器和 VCC 電容器的緊鄰放置降低了柵極驅動器電路和在 MOSFET 開關期間承載高頻電流的換向電源環路的寄生電感,最終減少了傳導和輻射發射。

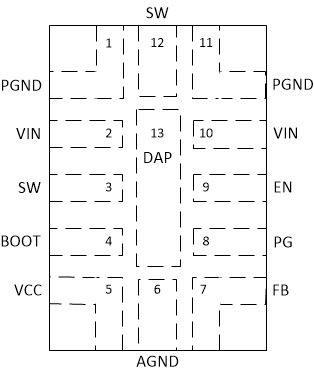

圖 2-7 LM604x0 引腳排列

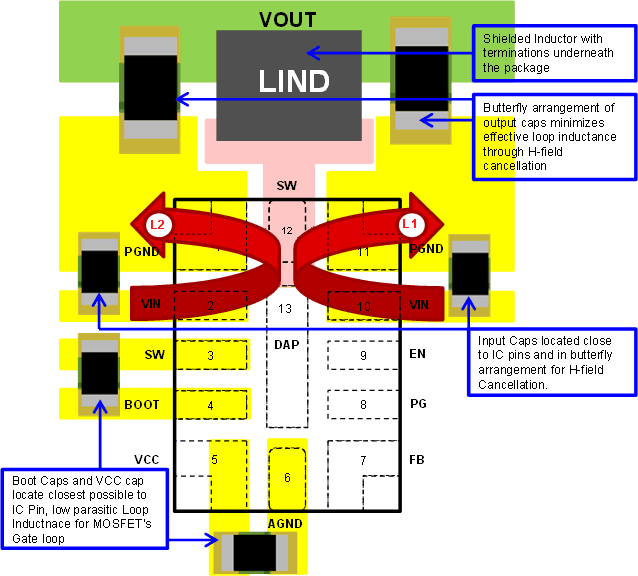

圖 2-8 具有并行輸入環路的 LM604x0 布局LM60440 經過優化的引腳排列可實現密集布局和緊湊型整體解決方案尺寸(圖 2-9)。

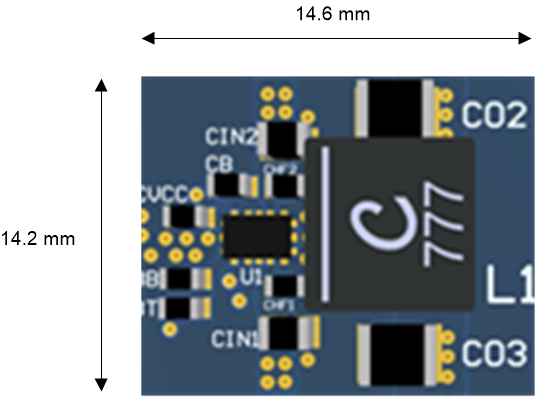

圖 2-9 LM60440AQEVM 解決方案尺寸
