ZHCAAG1A December 2014 – June 2021 FDC1004 , FDC1004-Q1
6.3 用于人類識別的單一傳感器
用于人類識別的單一傳感器設計使用與平行指拓撲相同的邊緣電容原則，只是用人手或手指代替了接地電極。由于人體是接地的，當手接近傳感器時，從傳感器到手之間的邊緣電場線會發(fā)生雜散。此技術的作用原理與平行板公式類似，因為傳感器與 GND（手）電極之間的距離是唯一的可變參數(shù)。手靠近傳感器后，電容會增加，但由于邊緣效應，會以非線性的方式增加。在傳感器電極下如有屏蔽電極，可幫助減少 EMI 和寄生電容效應（如圖 6-5 所示），并且也適用于傳感器側面。

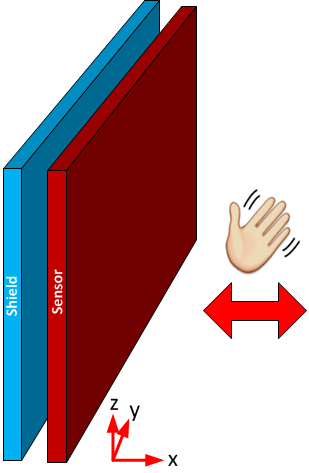

圖 6-5 用于人類識別的單一傳感器拓撲
