ZHCAAG1A December 2014 – June 2021 FDC1004 , FDC1004-Q1
4 FDC1004 工作原理
FDC1004 電容式感應的基本操作是實現一種開關電容器電路，將電荷從傳感器電極傳輸至 Σ-Δ 模數轉換器 (ADC)，如圖 4-1 所示。在特定時間段內在傳感器線上驅動 25kHz 步進波形，以對電極進行充電。在特定時長后，傳感器上的電荷會傳輸?shù)讲蓸?保持電路。Σ-Δ ADC 可將模擬電壓轉換為數字信號。ADC 完成轉換后，產生的結果會經過數字濾波和糾正，具體取決于增益和偏移校準。

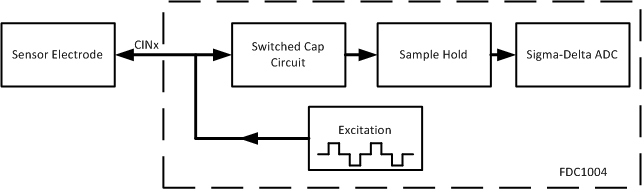

圖 4-1 FDC1004 電容式感應工作原理
